Y-образный фильтр

БолаисиСетчатые фильтры Y-типа служат фильтрами предварительной очистки трубопроводов, улавливая твердые загрязнения, такие как осадок и сварочный шлак, для защиты насосов, клапанов и приборов, расположенных ниже по потоку. Доступны в различных материалах корпуса и номинальных диаметрах, они совместимы с водой, маслом, газом, паром и другими средами. Съемный экран можно очистить и использовать повторно. Благодаря гибким вариантам установки каждое устройство проходит многочисленные заводские проверки. Наша продукция продается по всему миру с 12-месячной полной гарантией, а индивидуальные характеристики доступны по запросу.

Определение продукта

Фильтр Y-типа представляет собой фитинг механической очистки, установленный на переднем конце трубопровода для жидкости и названный в честь его угловой Y-образной конструкции корпуса клапана. Когда среда протекает через корпус клапана, встроенный прецизионный фильтр улавливает твердые частицы, содержащиеся в жидкости, позволяя чистой среде течь к оборудованию, расположенному ниже по потоку. Фильтры Y-типа совместимы с водой, нефтью, газом и другими средами. Стандартные характеристики ячеек следующие: 18–30 меш для воды, 10–100 меш для газа и 100–480 меш для нефти. Сетчатый картридж можно снять для очистки и использовать повторно. Этот продукт выполняет только предварительную фильтрацию примесей в трубопроводе без изменения скорости потока или давления среды. Его можно комбинировать с задвижками, шаровыми кранами, шаровыми кранами, водяными насосами, теплообменниками и расходомерами. Это снижает истирание, засорение и внеплановые остановки трубопроводного оборудования у источника, существенно сокращая затраты на обслуживание и замену оборудования.

Технические характеристики

1. Бренд:Болаиси

2. Модель: GL41H/W-16C/P

3. Номинальный диаметр: DN15 ~ DN300.

4.Материал корпуса клапана: литая углеродистая сталь WCB/нержавеющая сталь 304/нержавеющая сталь 316.

5.Класс давления: PN10, PN16, PN25, PN40.

6. Тип соединения: фланцевое соединение.

7.Материал экрана: проволочная сетка из нержавеющей стали 304/316.

8. Точность фильтрации экрана: стандартная сетка 40/60/80/100 (настраиваемая)

9.Применимые среды: водопроводная вода, сточные воды, нефтепродукты, природный газ, пар и т. д.

10. Рабочая температура: версия из литой стали ≤ 350°C; Версия из нержавеющей стали ≤ 280°C

11. Направление потока жидкости: однонаправленное, прямое.

12. Требования к установке: Подходит как для горизонтальных, так и для вертикальных трубопроводов; чаша сита должна быть обращена вниз.

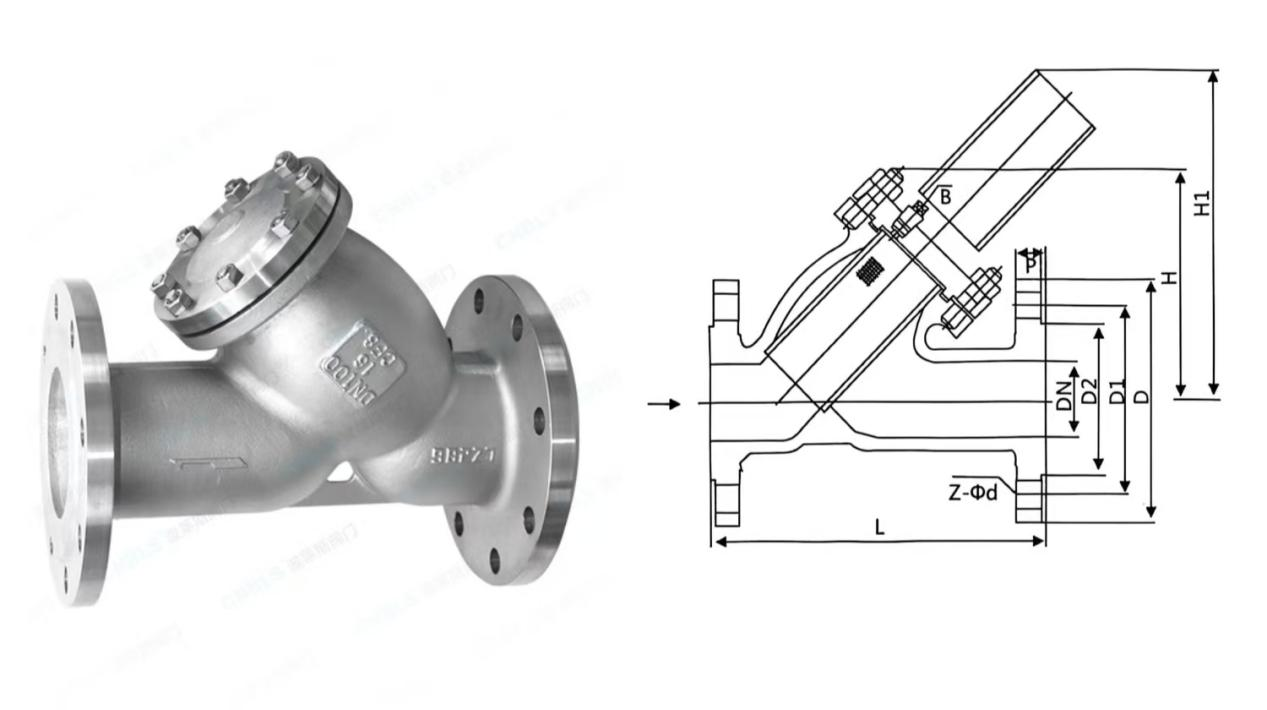

Чертежи продукта и технические параметры

Гарантийный срок и правила возврата/обмена послепродажного обслуживания

1. Срок гарантии

ВсеБолаисиНа сетчатые фильтры Y-типа предоставляется 12-месячная гарантия на всю установку, начиная с даты, когда товар покинет наш завод. Гарантийное покрытие: заводские дефекты качества, включая литые отверстия на корпусах клапанов, утечки из фланцев, повреждения оригинальных сеток и дефекты производственного процесса. Исключения из гарантийного покрытия: Повреждения, вызванные несанкционированной разборкой и сборкой, чрезмерная коррозия среды, воздействие твердых зернистых предметов, засорение и деформация сита из-за нерегулярной продувки, а также работа за пределами номинального давления или температуры.

2. Правила возврата и обмена

1. Поврежденный товар при получении или дефекты заводского качества: клиенты должны предоставить реальные фотографии и видеодоказательства. Мы предлагаем бесплатную замену или бесплатный ремонт.

2. Отмена заказа покупателем в одностороннем порядке/неправильный выбор размера, параметров или стандартов: За неизготовленные заказы из суммы возмещения вычитаются частичные материальные заранее оцененные убытки. Полностью готовые и отгруженные заказы не подлежат безусловному возврату.

3. Возврат без проблем с качеством: товары должны оставаться неоткрытыми, без царапин при использовании. Клиент несет все входящие и исходящие международные логистические, таможенные и тарифные сборы, а также вычет потерь при обработке возврата.

Области применения

1. Проекты муниципального водоснабжения и канализации. Предварительная фильтрация для городских магистральных водопроводов, линий очистки сточных вод и насосных станций вторичного водоснабжения. Он улавливает осадок и ржавчину в трубопроводах, защищая водяные насосы, счетчики воды и редукционные клапаны.

2. Нефтяная и газовая промышленность. Трубопроводы для транспортировки сырой нефти, станции регулирования давления газа и трубопроводы газозаправочных станций. Фильтрует сварочный шлак и металлический мусор, предотвращая заклинивание и выход из строя регуляторов давления и расходомеров.

3. Линии химического производства. Маслопроводы для теплопередачи, линии подачи слабой кислоты и слабой щелочи, а также циркуляционные трубопроводы реактора. Он фильтрует кристаллические частицы в среде, продлевая срок службы клапанов и теплообменников.

4. Электростанции и системы отопления, вентиляции и кондиционирования воздуха. Трубопроводы питательной воды котлов, сети высокотемпературного пара и системы центрального кондиционирования циркуляционной воды. Удаляет накипь и ржавчину, предотвращая засорение теплообменных трубок.

5. Металлургия, бумажная и текстильная промышленность. Системы циркуляции охлаждающей воды и трубопроводы подачи шлама. Он улавливает твердые частицы для защиты прокатных станов, водяных насосов и прецизионных текстильных регулирующих клапанов.

6. Поддержка зарубежного коммерческого оборудования. Жидкостные трубопроводы оборудования для очистки воды, топливных котлов, очистительных машин и воздушных компрессоров. Долгосрочная поддержка закупок производителей оборудования в Европе, Америке и Юго-Восточной Азии.

Почему стоит выбратьБолаисские клапаны?

1.Прямые поставки с завода-изготовителя для внешней торговли без наценок посредников. Мы владеем независимыми литейными заводами по производству нержавеющей стали и литейной стали, а также обрабатывающими цехами, специально предназначенными для зарубежных рынков. Мы гарантируем стабильные сроки выполнения оптовых заказов.

2. Прецизионное сито из нержавеющей стали, многоразовое после многократной очистки. Высокая термостойкость и устойчивость к эрозии, легкая разборка. Его можно переустановить после промывки чистой водой без частой замены расходных материалов, что сокращает долгосрочные эксплуатационные расходы клиентов.

3. Несколько вариантов материалов для всех условий работы, совместимых со сложными зарубежными условиями эксплуатации. Литая сталь подходит для высокотемпературного пара; Нержавеющая сталь 304 подходит для воды, нефти и газа; Нержавеющая сталь 316 подходит для слабоагрессивных жидкостей. Наша продукция отвечает разнообразным эксплуатационным требованиям проектов химического, теплового, водоснабжения и дренажа по всему миру.

4. Трехэтапная заводская проверка для обеспечения стабильного экспортного качества. Вся продукция проходит спектральное тестирование PMI сырья, испытание на гидростатическую прочность корпуса клапана и выборочную проверку точности сетчатой ​​фильтрации. К каждому агрегату прилагается сертификат заводской проверки, соответствующий международным стандартам жидкостного оборудования.

5.Комплексная система послепродажного обслуживания внешней торговли. Выделенные менеджеры по внешней торговле предоставляют индивидуальное обслуживание. Запасные части будут отправлены незамедлительно в случае любых неисправностей, возникших в течение гарантийного срока.

Часто задаваемые вопросы (FAQ)

В1: Нужно ли устанавливать фильтр Y-типа горизонтально? Можно ли использовать его на вертикальных трубопроводах?

О: применимо как к горизонтальным, так и к вертикальным трубопроводам. Просто убедитесь, что отстойник фильтра обращен вниз, чтобы облегчить осаждение примесей и регулярную продувку.

В2: Как выбрать точность фильтрации? Какой размер ячеек рекомендуется для различных сред?

А: 40–60 меш для водопроводной и обычной канализации; 60–80 меш для нефтепродуктов и газа; 100–200 меш для трубопроводов чистой воды и прецизионных приборов. Нестандартные размеры сетки доступны по запросу.

Вопрос 3: Модель из литой стали или нержавеющей стали для трубопроводов пара с температурой 300°C?

Ответ: Фильтр Y-образного типа из литой стали WCB является предпочтительным выбором для пара с температурой 300°C и максимальной термостойкостью 350°C. Версии из нержавеющей стали рекомендуются для условий эксплуатации ниже 280°C.

В4: Как почистить засоренный экран? Нужно ли снимать весь агрегат с трубопровода?

О: Нет необходимости разбирать фланцы корпуса клапана. Сначала закройте переднюю и заднюю задвижки, чтобы сбросить давление, затем откройте нижнюю продувочную пробку, чтобы слить грязную воду. Ослабьте верхнюю торцевую крышку, чтобы вынуть сетку для промывки и чистки.

В5: Можно ли установить автоматический продувочный клапан?

 А: Да. Продувочный порт всех моделей имеет стандартную универсальную резьбу. Для осуществления автоматической продувки без присмотра можно установить ручные шаровые краны или автоматические продувочные клапаны.

В6: Можно ли бесплатно переоформить ржавый или поврежденный экран в течение гарантийного срока?

О: Бесплатная замена будет предоставлена, если повреждение вызвано оригинальным материалом или производственными дефектами. Если коррозионное повреждение вызвано чрезмерной концентрацией хлорид-ионов, кислот или щелочей в среде, гарантия не распространяется, однако сменные экраны могут быть поставлены по себестоимости.
