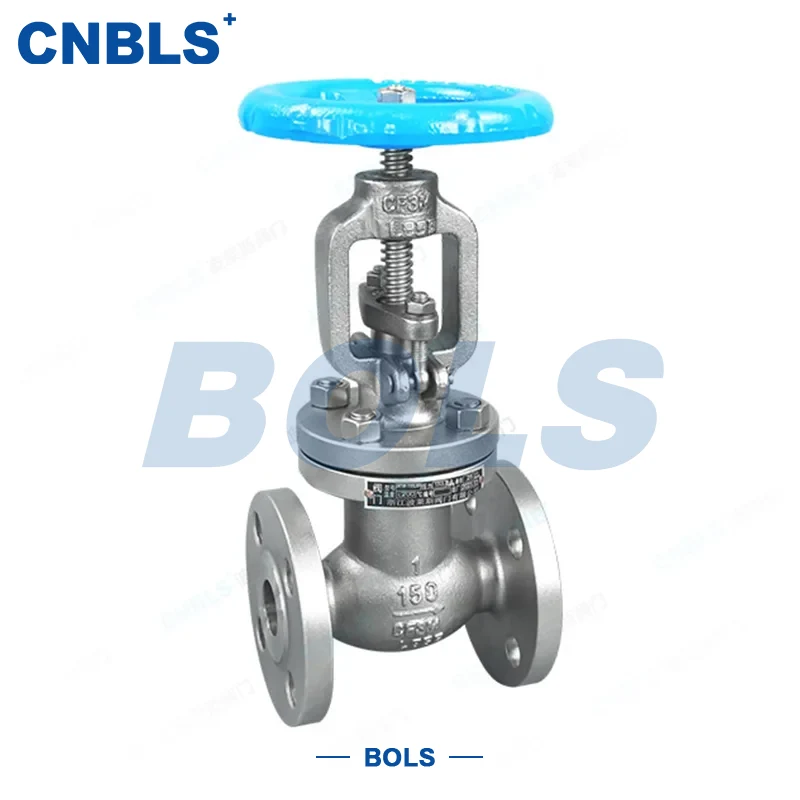

Фланцевые вентили из нержавеющей стали ANSI
Bolaisi означает надежное качество, стабильную работу и длительный срок службы промышленной арматуры. Мы являемся профессиональным производителем и поставщиком фланцевых проходных клапанов из нержавеющей стали ANSI с передовым производством и строгим контролем качества в соответствии со стандартами API 602, ASME B16.34 и API 598. Этот клапан отличается широкой адаптируемостью к давлению, температуре и среде, сильной коррозионной стойкостью и превосходным уплотнением. Мы поддерживаем индивидуальные решения и оптовые услуги для удовлетворения различных требований проекта.
Bolaisi означает надежное качество, стабильную работу и длительный срок службы промышленной арматуры. Мы являемся профессиональным производителем и поставщиком фланцевых проходных клапанов из нержавеющей стали ANSI с передовым производством и строгим контролем качества в соответствии со стандартами API 602, ASME B16.34 и API 598. Этот клапан отличается широкой адаптируемостью к давлению, температуре и среде, сильной коррозионной стойкостью и превосходным уплотнением. Мы поддерживаем индивидуальные решения и оптовые услуги для удовлетворения различных требований проекта.
Технические параметры
|
Параметр Элемент |
Значение параметра |
|
Базовая модель |
Фланцевый проходной клапан из нержавеющей стали ANSI (например, тип API 602 J41W/H, J941W/H ANSI) |
|
Номинальный диаметр |
NPS 1/2 ~ NPS 12 (DN15 ~ DN300) |
|
Номинальное давление |
Класс 150, 300, 600, 900, 1500, 2500 (ASME B16.34) |
|
Материал корпуса клапана |
АСТМ А182 Ф304, Ф316, Ф304Л, Ф316Л |
|
Материал сердечника клапана |
Соответствующий материал корпуса; нержавеющая сталь с накладкой из стеллита (ASTM A417); нержавеющая сталь с наплавкой из твердого сплава (API 602) |
|
Материал уплотнительной поверхности |
H: Твердый сплав; W: Материал корпуса; F: ПТФЭ (ASTM D1710); Y: Стеллитовый сплав (ASTM A417). |
|
Тип подключения |
Фланцевые (RF, RTJ, FF); АСМЭ Б16.5, АСМЭ Б16.47 |
|
Тип срабатывания |
Ручной (маховик, API 602); Электрический (многооборотный, NEMA 4/4X); Пневматический (двойного/одинарного действия); Коническая передача |
|
Применимая температура |
Г/Г/В: -29℃ ~ +425℃; Ф: -29℃ ~ +200℃ (ASME B16.34) |
|
Применимая среда |
Вода, пар, масло, природный газ, сжиженный нефтяной газ, технологические среды, агрессивные химические среды (API 602) |
|
Герметичность |
Металлическое уплотнение: API 598, класс IV; Мягкое уплотнение: API 598, класс VI. |
|
Испытательное давление корпуса |
1,5 × номинальное давление (API 598) |
|
Испытательное давление уплотнения |
1,1 × номинальное давление (API 598) |
Основные атрибуты
|
Категория |
Спецификация |
|
Класс давления |
Класс 150/300/600/900/1500/2500 |
|
Фланцевое соединение |
RF (выступающая поверхность), RJ (кольцевое соединение), FF (плоская поверхность) |
|
Тип структуры |
OS&Y (внешний винт и хомут), NRS (невыдвижной шток), прямоточный канал |
|
Тип уплотнения |
Металлическое жесткое уплотнение, мягкое уплотнение |
Материалы компонентов
Компоненты фланцевых проходных клапанов из нержавеющей стали ANSI соответствуют стандартам США, обеспечивая превосходную коррозионную стойкость, износостойкость и герметичность.
|
Компонент |
Спецификация материала |
|
Корпус клапана/крышка |
ASTM A351 CF8 (304), CF8M (316), CF3 (304L), CF3M (316L) |
|
Шток клапана |
AISI 304, AISI 316, 17-4PH |
|
Сердечник/Седло клапана |
Накладка из стеллита, уплотнение корпуса, мягкое уплотнение из ПТФЭ. |
|
Сальниковая упаковка |
ПТФЭ, гибкий графит, плетеный графит |
|
Болт / Гайка |
АСТМ А193 Б8/Б8М |
Стандарты проектирования и производства
● Конструкция шарового клапана: API 602, ANSI/ASME B16.34.
● Монтажная длина: ANSI/ASME B16.10.
● Размеры фланца: ANSI/ASME B16.5, ANSI/ASME B16.47.
● Номинальные значения давления и температуры: ANSI/ASME B16.34.
● Тестирование и проверка: API 598.
● Установка: ASME B16.5, ASME B31.3.
Введение продукта
Фланцевые проходные клапаны из нержавеющей стали ANSI являются важным регулирующим и запорным устройством в промышленных трубопроводных системах. Они контролируют поток и обеспечивают точное дросселирование, поднимая диск через шток клапана.
Клапан, изготовленный из нержавеющей стали с высокой коррозионной стойкостью и фланцевыми концами, производится строго в соответствии с американскими стандартами. Он отличается надежным уплотнением, стабильным регулированием и простотой обслуживания, широко используется в нефтяной, химической, СПГ, энергетической, фармацевтической и водоочистной промышленности.
Являясь клапаном, полностью соответствующим американским стандартам, его конструкция, материал и привод могут быть адаптированы для удовлетворения различных требований применения, обеспечивая надежное решение для промышленных трубопроводных систем.
Точки выбора
1. Давление и температура: Соответствуйте рабочему давлению и температуре в соответствии с ASME B16.34.
2.Материал: выберите 304 (CF8), 316 (CF8M) или нержавеющую сталь со сверхнизким содержанием углерода в зависимости от средней коррозионной активности.
3. Уплотнение и фланец: используйте металлическое жесткое уплотнение и фланец RJ для работы при высоком давлении, высокой температуре или при работе с частицами; используйте RF или FF для общего обслуживания.
4. Структура: OS&Y для четкой индикации положения и простоты обслуживания; NRS для установки в ограниченном пространстве.
5.Приведение в действие: электрическое или пневматическое для дистанционного/высокочастотного управления (взрывозащищенное исполнение по стандарту США); руководство по низкочастотному локальному управлению.
Горячие Теги: Фланцевые шаровые клапаны из нержавеющей стали ANSI, Производитель, Поставщик, Фабрика
