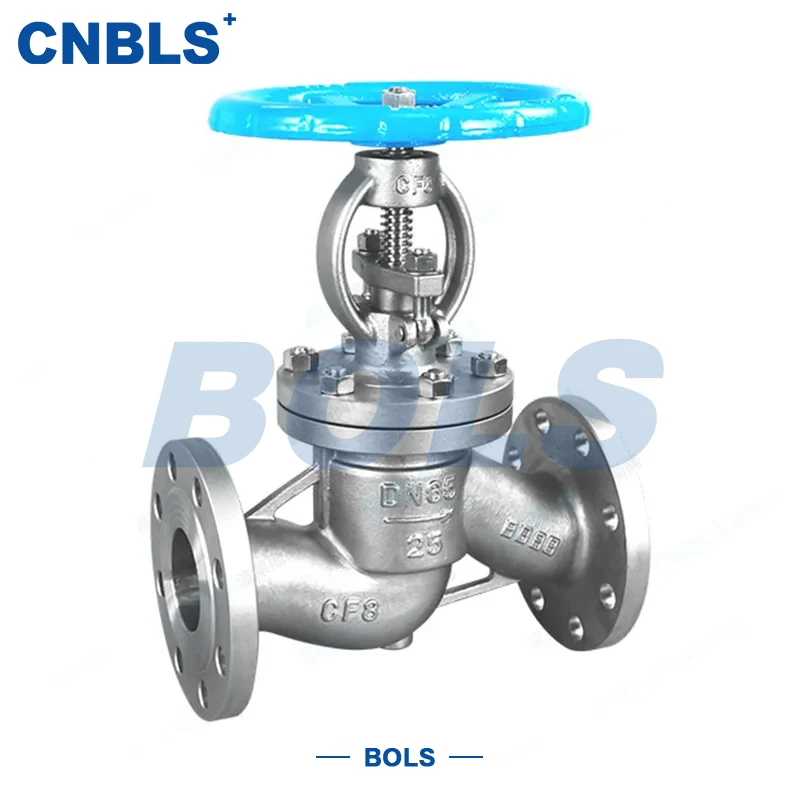

Фланцевые вентили GB из нержавеющей стали

Фланцевые шаровые клапаны GB из нержавеющей стали являются основными регулирующими и запорными устройствами для промышленных трубопроводных систем. Они спроектированы и изготовлены в строгом соответствии с китайскими национальными стандартами, полностью соответствуют авторитетным стандартам Великобритании, включая GB/T 12235, обеспечивая баланс между точностью регулирования и надежностью уплотнения.

Клапан обеспечивает среднее двухпозиционное управление и точное регулирование расхода, перемещая диск вверх и вниз через шток клапана. Благодаря использованию коррозионностойкой нержавеющей стали и стандартизированной конструкции фланцевого соединения он отличается простотой установки, простотой обслуживания, отличными герметизирующими характеристиками и стабильной работой.

Широко используемое в химической, энергетической, фармацевтической, водоочистной, пищевой и других отраслях промышленности с высокими требованиями к безопасности и надежности, это ключевое клапанное оборудование, обеспечивающее стабильную и эффективную работу трубопроводных систем.

Технические параметры

Материалы компонентов

Основные преимущества

Полное соответствие стандарту GB

Проектирование, производство и испытания строго соответствуют GB/T 12235, GB/T 12224 и другим национальным стандартам. Каждый клапан проходит испытание под давлением GB и полностью совместим с отечественными промышленными трубопроводными системами GB.

Отличные характеристики уплотнения

Поддерживает металлическое жесткое уплотнение и мягкое уплотнение из ПТФЭ. Металлическое уплотнение для высокого давления, высокой температуры и сред, содержащих частицы; Мягкое уплотнение для нулевой утечки. Оба соответствуют GB/T 13927.

Удобное фланцевое соединение

Стандартные фланцы RF, MFM и TG соответствуют GB/T 9113. Простая установка и демонтаж для удовлетворения различных требований к уплотнению.

Широкий диапазон материалов и срабатываний

Материал корпуса: 304/316/316L для различных уровней коррозии. Привод: ручной, электрический, пневматический, конический редуктор для гибкой эксплуатации.

Низкая стоимость обслуживания

Конструкция с внешним винтом и хомутом (OS&Y) обеспечивает четкое наблюдение за состоянием и простоту обслуживания. Стандартные детали GB обеспечивают удобную замену и низкий уровень отказов.

Приложения

Фланцевые проходные клапаны GB из нержавеющей стали предназначены для общего применения в соответствии с требованиями GB с высокими требованиями безопасности и надежности:

● Химическая промышленность: трубопроводы технологических процессов и агрессивных сред.

● Энергетика: трубопроводы пара и охлаждающей воды.

● Фармацевтическая промышленность: транспортировка экологически чистых сред

● Водоподготовка: трубопроводы водоснабжения и канализации.

● Пищевая промышленность: трубопроводы для пищевой среды.

Подходит для класса давления PN10 ~ PN100 и размера DN10 ~ DN400.

Рекомендации по выбору

Давление и температура

Выберите материал и уплотнение согласно GB/T 12224, чтобы избежать избыточного давления/перегрева.

Материал по коррозионной активности

Общая среда: 304 Средняя коррозия: 316 Сильная коррозия: 316L

Уплотнение и фланец

Высокое давление/высокая температура/частицы: металлическое уплотнение + фланец MFM/TG Чистота/низкое давление: мягкое уплотнение из ПТФЭ + фланец RF

Структура

На открытом воздухе/необходимо наблюдение: OS&Y (поднимающийся стержень) Узкое пространство: NRS (неподнимающийся стержень)

Активация

Локальное управление: ручное. Дистанционное/автоматическое: электрическое/пневматическое (взрывобезопасность согласно GB 3836.1).

Стандарты проектирования и производства

● Конструкция клапана: GB/T 12235.

● Личная встреча: GB/T 12221.

● Фланец: GB/T 9113, GB/T 9124.

● Номинальное давление-температура: GB/T 12224.

● Тестирование: GB/T 13927.

● Материал: ГБ/Т 1220, ГБ/Т 3098.1/2.

● Установка: GB 50235.

Установка и обслуживание

Перед установкой убедитесь, что модель, давление, материал и уплотнение соответствуют стандартам Великобритании и условиям эксплуатации. Проверьте поверхности корпуса и фланцев на наличие повреждений и загрязнений.

Установка

Устанавливайте в отмеченном направлении потока: низкий вход, высокий выход. Равномерно затяните болты согласно GB 50235.

Операция

Работайте медленно и плавно. Для электрических клапанов при необходимости подтвердите соответствие стандарту GB 3836.1.

Регулярное техническое обслуживание

Регулярно проверяйте набивку фланца и штока. Очищайте внутренние загрязнения, чтобы предотвратить заклинивание диска.

Долгосрочное обслуживание

Проверьте и отполируйте или замените изношенные поверхности седла/диска, используя детали, соответствующие требованиям GB. Проверьте перед повторным запуском после длительного простоя.

Фланцевые проходные клапаны GB из нержавеющей стали полностью соответствуют национальным стандартам, строго соблюдая GB/T 12235 и другие авторитетные стандарты. Благодаря устойчивой к коррозии нержавеющей стали и стандартизированным фланцевым соединениям они обеспечивают надежное уплотнение, простоту эксплуатации, простоту обслуживания и высокую универсальность.

Подходящие для PN10 ~ PN100, DN10 ~ DN400, они охватывают химическую, энергетическую, фармацевтическую и многие другие отрасли промышленности, отвечая как общим нормам, так и требованиям по перекрытию. Благодаря качеству уровня GB, обеспечивающему безопасную и стабильную работу трубопровода, простоте выбора и низким затратам на техническое обслуживание, они являются предпочтительными клапанами, совместимыми с GB, для бытовых промышленных трубопроводных систем.
