Как шаровой кран обеспечивает нулевую утечку благодаря мягким уплотнительным материалам седла?

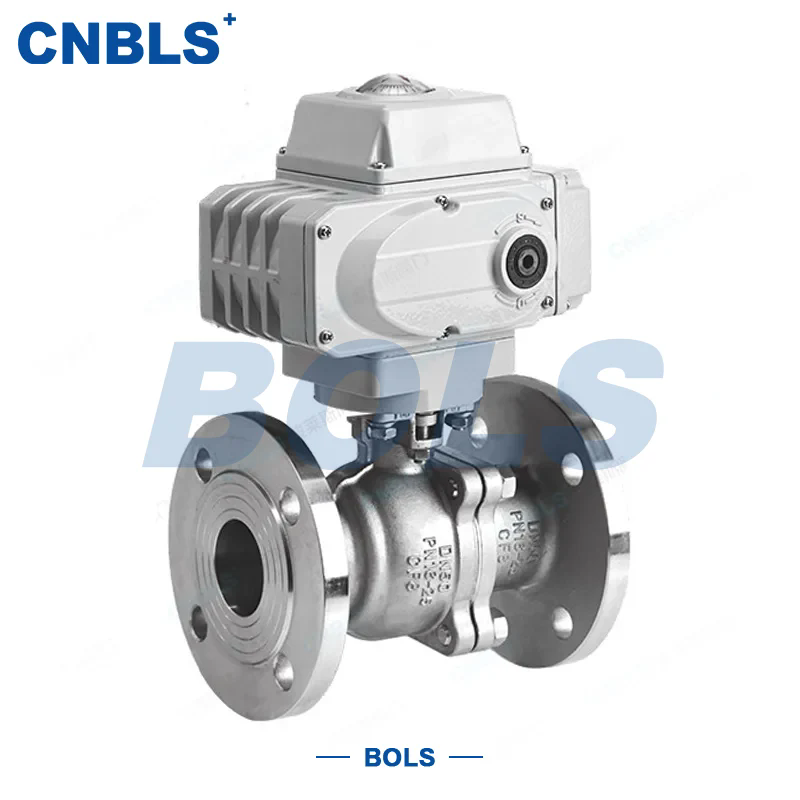

Летом 2021 года на химическом заводе на побережье Мексиканского залива произошла небольшая утечка из-зашаровой кран из нержавеющей сталина бензольной линии. Утечка была небольшой — всего несколько капель в минуту, — но за 72 часа она выпустила в атмосферу достаточно летучих органических соединений, чтобы вызвать обязательное сообщение Агентства по охране окружающей среды. В результате штрафы, затраты на очистку и репутационный ущерб превысили 400 000 долларов. Основной причиной не был катастрофический сбой; это был материал сиденья, потерявший свою упругую память после двух лет термоциклирования. Этот инцидент иллюстрирует важную истину: нулевая утечка в шаровых кранах из нержавеющей стали не достигается за счет металлического корпуса или полированного шара. Это достигается за счет мягкого уплотнительного материала седла, и его характеристики определяют, является ли клапан надежным активом или скрытым недостатком.

Фраза «нулевая утечка» в терминологии промышленных клапанов означает герметичное закрытие — отсутствие видимой утечки газа или жидкости через седло при определенных условиях испытаний. Для шаровых кранов из нержавеющей стали такой уровень герметичности возможен только при использовании мягкого седла: полимерного компонента, который микроскопически деформируется, заполняя дефекты на поверхности шара. Выбор этого полимера и разработка его интерфейса с мячом являются темой этой статьи. Мы рассмотрим физику уплотнения с мягким седлом, свойства трех основных материалов (ПТФЭ, ПТФЭ и ПЭЭК), конструктивные особенности, обеспечивающие сохранение усилия уплотнения в течение тысяч циклов, а также международные стандарты, подтверждающие отсутствие утечек. Это не маркетинговый обзор; это углубленное техническое исследование для инженеров, спецификаторов и специалистов по техническому обслуживанию, которым необходимо понять, почему некоторые шаровые краны из нержавеющей стали остаются герметичными в течение десятилетий, а другие выходят из строя через несколько месяцев.

Оглавление

• 1. Что делает отсутствие утечек критическим требованием для шаровых кранов из нержавеющей стали?
• 2. Как материалы мягкого седла физически создают уплотнение с нулевой утечкой?
• 3. Какие материалы мягкого седла лучше всего сочетают герметичность и долговечность?
• 4. Какие конструктивные особенности обеспечивают постоянную силу уплотнения?
• 5. Как проверяются шаровые краны из нержавеющей стали на отсутствие утечек?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Что делает отсутствие утечек критическим требованием для шаровых кранов из нержавеющей стали?

Спрос на нулевые утечки не является одинаковым во всех отраслях. В некоторых случаях допустимо несколько капель в минуту; в других случаях наличие одной молекулы опасного вещества является нарушением нормативных требований. Разница заключается в последствиях. На водоочистных сооружениях протекающий шаровой кран из нержавеющей стали может привести к потере воды и увеличению затрат на перекачку, но это не является критической ситуацией. Для фармацевтического производителя, производящего химиотерапевтический препарат, утечка означает загрязнение продукта, браковку партии и потенциальный вред пациенту. Для предприятия по переработке природного газа утечка означает неорганизованные выбросы, которые способствуют глобальному потеплению и создают риск взрыва. Понимание ставок помогает инженерам оправдать инвестиции в высококачественные материалы для мягких сидений.

В следующей таблице представлены последствия утечек в пяти репрезентативных отраслях. Каждая строка представляет собой различную стоимость отказа: от простого обслуживания до катастрофической ответственности.

Обратите внимание, что серьезность затрат возрастает не только из-за токсичности жидкости, но и из-за нормативной базы. В фармацевтическом и нефтегазовом секторах утечки — это не просто проблема технического обслуживания; это проблема соответствия. Единственная утечка может вызвать проверку, остановку и требование доказать, что клапан был правильно указан и обслуживался. Вот почему выбор материала сиденья и документирование его характеристик так важны. ВЧжэцзянская компания Bolaisi Valve Co., Ltd.Наш завод поддерживает полную программу отслеживания каждого материала мягкого седла, который мы используем, от партии полимерной смолы до окончательного сертификата испытаний клапана. Эта документация часто так же ценна для наших клиентов, как и сам клапан.

Помимо регуляторного риска, существует проблема стоимости жизненного цикла. Дешевый шаровой кран из нержавеющей стали с низкокачественным седлом может стоить 50 долларов и прослужить шесть месяцев. Клапан премиум-класса с высокоэффективным седлом из RPTFE может стоить 150 долларов и прослужить пять лет. За десять лет дешевый клапан требует 20 замен, 20 вмешательств по техническому обслуживанию и 20 возможностей возникновения утечки. Клапан премиум-класса требует двух замен и двух вмешательств. Общая стоимость владения, включая трудозатраты, время простоя и риски, явно говорит в пользу решения премиум-класса. Наш завод подсчитал, что для типичного химического завода переход от стандартных мягких седел к высокопроизводительным снижает затраты на техническое обслуживание клапанов на 60% за пятилетний период. Это экономический аргумент в пользу нулевых утечек, и именно поэтому мы так уделяем внимание материаловедению и точному производству.

2. Как материалы мягкого седла физически создают уплотнение с нулевой утечкой?

Чтобы понять, как мягкое седло обеспечивает нулевую утечку, необходимо мыслить в микроскопическом масштабе. Шарик из нержавеющей стали, даже отполированный до зеркального блеска, не является идеально гладким. У него есть пики и впадины, размер которых измеряется микродюймами. Когда две металлические поверхности прижаты друг к другу, как в шаровом кране с металлическим седлом, они соприкасаются только на самых высоких вершинах. Фактическая площадь контакта составляет лишь небольшую часть видимой площади. Путь жидкости вьется через долины и промежутки между вершинами. Вот почему клапаны с металлическими седлами, хотя и отлично подходят для высоких температур и абразивной эксплуатации, часто слегка подтекают. Для сглаживания пиков они полагаются на чрезвычайно высокое контактное давление, но даже в этом случае трудно гарантировать идеальное уплотнение.

Мягкое сиденье полностью меняет физику. Полимерный материал мягче металлического шарика. Когда клапан закрыт и седло прижимается к шару, полимер деформируется. Она течет в долины, заполняя пробелы, и соответствует вершинам. Площадь контакта резко увеличивается — примерно с 5% видимой площади до более 90%. Путь утечки не просто сужается; оно устранено. Уплотнение зависит не от совершенства металлической поверхности, а от способности полимера адаптироваться к этой поверхности. Вот почему шаровой кран из нержавеющей стали с мягким седлом может обеспечить герметичное перекрытие, даже если на шаре имеются незначительные царапины или следы износа.

Процесс создания этой печати происходит в три отдельных этапа. Первый этаппервоначальный контакт. Когда шар поворачивается в закрытое положение, седло прижимается к нему. Полимер начинает упруго деформироваться, площадь контакта увеличивается. На этом этапе печать еще не завершена; все еще могут быть микроскопические пути утечки. Второй этапподача напряжения под давлением. По мере увеличения давления технологической жидкости оно воздействует на заднюю часть седла, сильнее прижимая его к шару. Это эффект самоподпитки. Чем выше давление, тем плотнее уплотнение. Полимер продолжает деформироваться, заполняя даже самые мелкие неровности. Третий этап – эторавновесие. Седло достигает состояния сжатия, при котором сила упругого восстановления полимера уравновешивает приложенное давление. На этом этапе уплотнение является полным и стабильным. Он будет оставаться герметичным до тех пор, пока полимер сохраняет свою упругую память.

В следующей таблице сравнивается механика контакта металлического седла с мягким седлом при одинаковой приложенной нагрузке. Цифры соответствуют 1-дюймовому шаровому крану из нержавеющей стали при давлении 20 бар.

Таблица поясняет, почему мягкие седла являются предпочтительным выбором для применений с нулевыми утечками. Площадь контакта на порядок больше, путь утечки практически исключен, а уплотнение улучшается с увеличением давления. Однако за эти характеристики приходится идти на компромисс: мягкое седло ограничено температурой и химической стойкостью полимера. Вот почему выбор материала так важен. На нашем заводе мы проверяем каждую партию полимера, чтобы проверить его модуль упругости, остаточную деформацию при сжатии и химическую совместимость, прежде чем из него будет изготовлено седло. Это гарантирует, что физика герметизации работает в пользу наших клиентов, а не против них.

3. Какие материалы мягкого седла лучше всего сочетают герметичность и долговечность?

Не существует универсального «лучшего» материала для мягких сидений. Оптимальный выбор зависит от тонкого баланса между герметизирующими характеристиками, термостойкостью, химической совместимостью и механической прочностью. Материал, который отлично герметизируется при температуре окружающей среды, может размягчиться и растекаться при температуре 150°C. Материал, устойчивый к концентрированной серной кислоте, может набухать и разлагаться в ацетоне. Процесс выбора представляет собой инженерный компромисс и требует четкого понимания рабочей области. В компании Zhejiang Bolaisi Valve Co., Ltd. мы помогаем нашим клиентам найти этот компромисс, используя структурированную систему принятия решений.

Первое соображениетемпература. PTFE и RPTFE имеют предел непрерывной эксплуатации 200°C. PEEK увеличивает температуру до 250°C. При температуре выше 250°C мягкие сиденья не подходят; требуется клапан с металлическим седлом. Второе соображениехимическая совместимость. ПТФЭ практически универсален и устойчив почти ко всем промышленным химикатам, за исключением расплавленных щелочных металлов и элементарного фтора. PEEK обладает хорошей устойчивостью к большинству химикатов, но может подвергаться воздействию сильных окислительных кислот. Третье соображениедавление и механическая нагрузка. Чистый ПТФЭ имеет низкую прочность на сжатие и склонен к хладотекучести под высоким давлением. RPTFE со стеклянными или углеродными наполнителями гораздо лучше сопротивляется хладотекучести. PEEK является самым прочным из трех и является предпочтительным выбором для применений с высоким давлением. Четвертое соображениецикл жизни. PEEK обладает высочайшей износостойкостью и прослужит дольше всего при многоцикловом использовании. RPTFE занимает промежуточное положение, а у PTFE самый короткий срок службы.

Чтобы проиллюстрировать компромиссы, рассмотрим три реальных приложения. На фармацевтическом заводе шаровой кран из нержавеющей стали обрабатывает стерильную воду при температуре 121°C во время циклов SIP (пар на месте). Клапан срабатывают 20 раз в день. Здесь приоритетом является химическая инертность и соответствие требованиям FDA. ПТФЭ — лучший выбор, поскольку он инертен, нетоксичен и выдерживает температуру. Срок службы достаточен для этого малоциклового применения. На химическом заводе клапан обрабатывает 30%-ную соляную кислоту при температуре 80°C с частотой 500 циклов в день. Приоритетом является химическая стойкость и износостойкость. RPTFE с углеродным наполнителем является оптимальным выбором, поскольку он устойчив к кислоте и имеет более длительный срок службы по сравнению с чистым PTFE. На нефтегазовом объекте клапан работает с природным газом при температуре 150°C и давлении 100 бар с частотой 200 циклов в день. Приоритетом является герметизация под высоким давлением и термическая стабильность. PEEK — лучший выбор, поскольку он противостоит деформации под давлением и сохраняет силу уплотнения при повышенных температурах.

В следующей таблице представлено параллельное сравнение трех основных материалов мягких седел по ключевым критериям выбора.

Основу принятия решения можно кратко изложить. Если приложение применяется при низком давлении, малом цикле и требует универсальной химической стойкости, выберите ПТФЭ. Если область применения – среднее давление, средний цикл и требуется баланс химической и износостойкости, выберите RPTFE. Если область применения связана с высоким давлением, большим циклом работы и требует максимальной долговечности и термостойкости, выберите PEEK. Конечно, реальные приложения редко так четко классифицируются. Именно поэтому наш завод предлагает типовую программу испытаний: мы изготовим седла из каждого потенциального материала и испытаем их в реальных условиях эксплуатации заказчика. Этот эмпирический подход исключает догадки и гарантирует, что выбранный материал обеспечивает нулевую утечку в течение требуемого срока службы.

4. Какие конструктивные особенности обеспечивают постоянную силу уплотнения?

Даже самый лучший материал седла выйдет из строя, если клапан не рассчитан на сохранение постоянной силы уплотнения с течением времени. Сиденье подвергается непрерывному циклу сжатия и расслабления, тепловому расширению и сжатию, а также химическому воздействию. Без тщательного проектирования усилие уплотнения ухудшится, и начнется утечка. Следующие конструктивные особенности необходимы для обеспечения нулевой утечки шарового крана из нержавеющей стали на протяжении всего срока службы.

Геометрия сиденья.Форма седла в месте контакта с шаром определяет контактное давление и поведение самовозбуждения. Коническое седло с небольшим углом (обычно от 30° до 45°) обеспечивает большую площадь контакта и сильную самоподпитку. Сферическое седло более точно соответствует шару, но его сложнее изготовить. Наши инженеры используют анализ методом конечных элементов для оптимизации профиля седла для каждого размера клапана и класса давления. Целью является достижение равномерного распределения контактных напряжений без превышения прочности полимера на сжатие.

Удержание сиденья.Седло должно надежно удерживаться в корпусе клапана. Если он перемещается или вращается, уплотнение будет нарушено. Три основных метода фиксации: запрессовка, механический фиксатор и подпружиненный. Прессовая посадка проста и экономична, но может ослабиться при термоциклировании. Механический фиксатор использует кольцо с резьбой или пластину с болтами, чтобы удерживать седло на месте; это более безопасно, но добавляет сложности. В подпружиненной конструкции используется волнистая пружина или тарельчатая шайба для приложения постоянной предварительной нагрузки к седлу. Это самый надежный метод, поскольку он автоматически компенсирует износ, тепловое расширение и колебания давления. Для применения в условиях высоких циклов или высоких температур мы настоятельно рекомендуем использовать подпружиненные седла.

Поддержка сиденья.Мягкие полимеры, особенно ПТФЭ, имеют тенденцию деформироваться под давлением. Металлическое опорное кольцо (обычно из нержавеющей стали) расположено позади седла, чтобы ограничить эту деформацию. Опорное кольцо также действует как теплоотвод, отводя тепло от поверхности уплотнения и снижая скорость разрушения полимера. Зазор между седлом и опорным кольцом необходимо тщательно контролировать; слишком туго, и седло не может деформироваться настолько, чтобы обеспечить герметичность; слишком свободно, и сиденье выпирает в зазор. Наш завод обрабатывает опорное кольцо с допуском ±0,02 мм, чтобы обеспечить правильный натяг.

Поверхностная отделка.Качество поверхности шара является важнейшим параметром конструкции. Более шероховатая поверхность обеспечивает больший механический «зуб» для сцепления полимера, но также увеличивает трение и износ. Более гладкая поверхность снижает трение, но для обеспечения уплотнения требуется более податливый материал седла. Оптимальная чистота поверхности обычно составляет Ra от 0,2 до 0,4 мкм, что является достаточно гладким, чтобы минимизировать износ, но достаточно шероховатым, чтобы полимер мог впитаться в поверхность. Наши шары притираются и полируются в соответствии с этой спецификацией, и мы проверяем качество отделки с помощью профилометра на каждой производственной партии.

В следующей таблице приведены конструктивные особенности и их влияние на характеристики уплотнения.

Эти конструктивные особенности не являются независимыми; они взаимодействуют. Подпружиненное седло требует опорного кольца для предотвращения чрезмерного сжатия. Коническая геометрия седла требует специальной обработки поверхности шара для достижения оптимального контактного напряжения. Наш завод проектирует всю систему уплотнений как единое целое, а не как совокупность отдельных компонентов. Благодаря этому системному подходу наши шаровые краны из нержавеющей стали неизменно обеспечивают нулевую утечку в самых требовательных приложениях, от криогенной эксплуатации до высокотемпературного пара.

5. Как проверяются шаровые краны из нержавеющей стали на отсутствие утечек?

Дизайн и материалы хороши настолько, насколько хороши испытания, которые их подтверждают. Шаровой кран из нержавеющей стали, который покидает завод без надлежащего испытания на герметичность, является ответственностью, ожидающей своего исполнения. Международные стандарты, регулирующие испытания клапанов — API 598, ISO 5208 и ISO 15848 — обеспечивают основу для проверки отсутствия утечек. В компании Zhejiang Bolaisi Valve Co., Ltd. каждый производимый нами клапан проходит строгий протокол испытаний, который превышает эти минимальные требования. В этом разделе этот протокол описан с точки зрения инженера-испытателя в заводском цехе.

Тестовый день начинается с визуального осмотра. Клапан проверяют на правильность сборки, правильность ориентации шара и наличие всех креплений. Затем клапан монтируется на испытательном стенде. Для шарового крана из нержавеющей стали испытательный стенд обычно представляет собой гидравлический или пневматический коллектор, который обеспечивает независимую подачу давления на входную и выходную стороны. Первое испытание – этотест оболочки. Клапан частично открыт, а полость корпуса находится под давлением воды в 1,5 раза превышающим максимальное номинальное давление. Клапан удерживается под этим давлением не менее 60 секунд. Любая видимая утечка, запотевание или структурная деформация являются основанием для отказа. В ходе этого испытания проверяется целостность корпуса клапана и соединения крышки.

Второй тест – этоиспытание седла на герметичность. Это критический тест на отсутствие утечек. Клапан закрыт, а на стороне входа находится давление воды или воздуха, в зависимости от спецификации заказчика. Для шаровых кранов из нержавеющей стали с мягким седлом критерием приемки обычно является нулевая утечка — отсутствие видимых пузырьков при испытании на погружение в воду или отсутствие обнаруживаемого падения давления при испытании на падение давления. Испытательное давление обычно в 1,1 раза превышает номинальное давление при температуре окружающей среды. Клапан удерживается под этим давлением не менее 60 секунд. Выходная сторона контролируется через смотровое стекло или датчик давления. При обнаружении какой-либо утечки клапан бракуется и разбирается для исследования. Седло осматривают на наличие повреждений, а поверхность шара проверяют на наличие царапин. Основная причина выявляется и устраняется до повторной сборки клапана и повторного тестирования.

Третий тест – этотест на заднем сиденье, если применимо. Это испытание подтверждает, что уплотнение штока может выдерживать давление, когда клапан полностью открыт. Клапан открывается полностью, и полость корпуса находится под давлением. Область вокруг штока контролируется на предмет утечек. Это испытание особенно важно для клапанов, которые будут использоваться в условиях, когда клапан остается открытым в течение длительного времени.

В следующей таблице приведены протоколы испытаний и критерии приемки, используемые на нашем заводе.

Каждому клапану, прошедшему эти испытания, выдается сертификат испытаний, в котором указаны серийный номер, дата испытания, испытательное давление и имя технического специалиста. Этот сертификат отслеживается по партии материала и производственному протоколу. Для клиентов из регулируемых отраслей эта документация необходима для проведения собственных проверок качества. На нашем заводе мы храним копию каждого сертификата испытаний в течение как минимум десяти лет. Мы также предлагаем сторонние свидетели тестирования для критически важных приложений, при этом представитель заказчика может лично наблюдать за тестированием. Такой уровень прозрачности является частью нашей приверженности качеству и нашей уверенности в эффективности наших шаровых кранов из нержавеющей стали.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между нулевой утечкой и герметичным закрытием?

Ответ: Нулевая утечка и герметичное закрытие часто используются как взаимозаменяемые понятия, но есть небольшая разница. Пузырьонепроницаемое закрытие — это особый критерий испытаний, определенный в таких стандартах, как API 598, где клапан испытывается воздухом или газом, и в течение определенного периода в водяной бане не наблюдается никаких пузырьков. Нулевая утечка — это более широкий термин, который означает отсутствие какой-либо обнаруживаемой утечки, будь то жидкость или газ. На практике для шаровых кранов из нержавеющей стали с мягкими седлами достижение герметичного закрытия эквивалентно достижению нулевой утечки.

Вопрос 2: Могут ли шаровые краны из нержавеющей стали сохранять нулевую утечку при высоких температурах?

Ответ: Шаровые краны из нержавеющей стали могут сохранять нулевую утечку при высоких температурах, но максимальная температура зависит от материала седла. Седла из PTFE и RPTFE ограничены температурой примерно 200°C. Сиденья из PEEK могут работать при температуре до 250°C. Для применений при температурах выше этих требуется шаровой кран с металлическим седлом. Компания Zhejiang Bolaisi Valve Co., Ltd. предлагает шаровые краны из нержавеющей стали с высокотемпературными материалами седла, которые обеспечивают нулевую утечку при повышенных температурах.

Вопрос 3: Как материал седла влияет на рабочий крутящий момент шаровых кранов из нержавеющей стали?

Ответ: Материал седла существенно влияет на рабочий крутящий момент шаровых кранов из нержавеющей стали. ПТФЭ и РПТФЭ имеют низкий коэффициент трения, что приводит к более низкому рабочему моменту. PEEK имеет немного более высокий коэффициент трения, что может потребовать более высокого рабочего крутящего момента. Конструкция седла, включая площадь контакта и посадку с натягом, также влияет на крутящий момент. Наш завод оптимизирует сочетание материала и конструкции седла, чтобы минимизировать рабочий крутящий момент, сохраняя при этом нулевую утечку.

Вопрос 4: Каков типичный срок службы шаровых кранов из нержавеющей стали с мягкими седлами?

Ответ: Срок службы шаровых кранов из нержавеющей стали с мягкими седлами зависит от условий эксплуатации, частоты эксплуатации и материала седла. В нормальных условиях шаровой кран из высококачественной нержавеющей стали может обеспечить 100 000 и более циклов, прежде чем седло потребует замены. В абразивных или многоцикловых применениях срок службы может быть короче. Наш завод использует высококачественные материалы и прецизионное производство, чтобы максимально продлить срок службы наших шаровых кранов из нержавеющей стали.

Вопрос 5: Можно ли отремонтировать шаровые краны из нержавеющей стали, если они начали протекать?

Ответ: Да, шаровые краны из нержавеющей стали часто можно отремонтировать, заменив седла и уплотнения штока. Это обычная процедура технического обслуживания. Клапан необходимо снять с магистрали, разобрать, а изношенные седла и уплотнения заменить новыми. Наш завод предоставляет комплекты сменных седел для наших шаровых кранов из нержавеющей стали, а также мы можем предоставить инструкции по процедуре ремонта. В некоторых случаях может быть более рентабельно заменить весь клапан.

7. Заключение

Нулевая утечка в шаровых кранах из нержавеющей стали не является случайностью; это результат преднамеренной инженерии. Материал уплотнения мягкого седла — будь то ПТФЭ, ПТФЭ или ПЭЭК — является важнейшим компонентом, который деформируется, заполняя микроскопические дефекты, автоматически активизируется под давлением и сохраняет свою целостность в течение тысяч циклов. Конструкция седла, включая его геометрию, метод крепления и опорную конструкцию, гарантирует сохранение постоянного усилия уплотнения на протяжении всего срока службы клапана. Протокол испытаний — испытание корпуса, испытание на герметичность седла и испытание на заднее седло — подтверждает, что каждый клапан соответствует стандарту нулевой утечки, прежде чем он покинет завод.

В Zhejiang Bolaisi Valve Co., Ltd. мы посвятили себя освоению искусства и науки мягкого уплотнения седел в шаровых кранах из нержавеющей стали. Наши клапаны разработаны с оптимальным сочетанием материалов, конструкции и точности изготовления, чтобы обеспечить надежную работу с нулевыми утечками в самых сложных условиях. Мы проверяем каждый клапан на соответствие международным стандартам и предоставляем полную документацию нашим клиентам. Независимо от того, занимаетесь ли вы химической переработкой, нефтью и газом, фармацевтикой или очисткой воды, наши шаровые краны из нержавеющей стали могут удовлетворить ваши самые строгие требования к уплотнению.

Свяжитесь с Zhejiang Bolaisi Valve Co., Ltd. сегоднячтобы узнать больше о наших шаровых кранах из нержавеющей стали и о том, как мы можем помочь вам добиться нулевой утечки в ваших критически важных приложениях.
