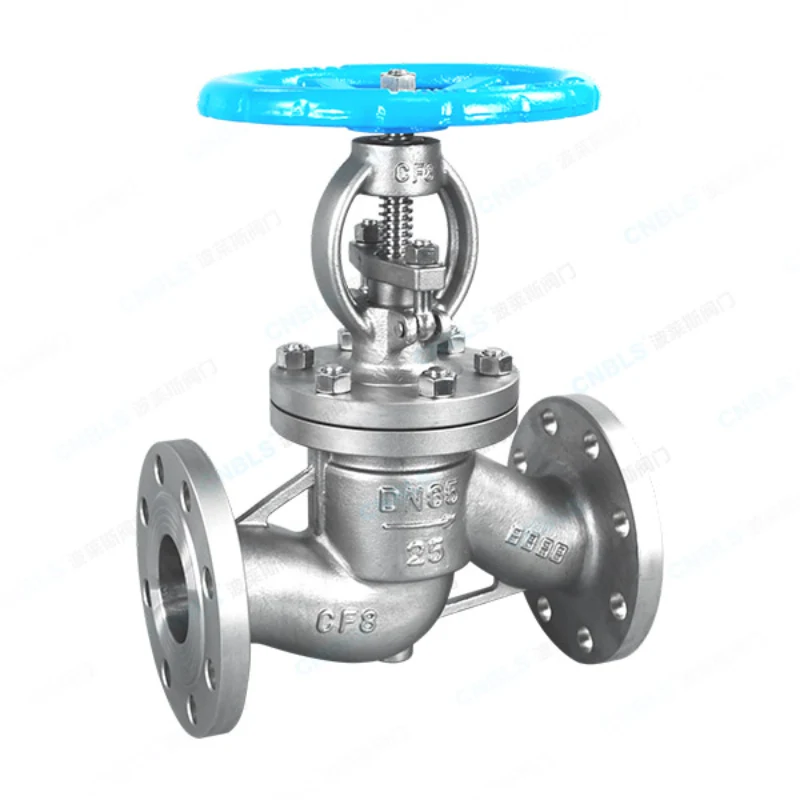

Фланцевый шаровой клапан

Клапаны Bolaisi, изготовленные в строгом соответствии с отраслевыми стандартами, доступны из полного спектра материалов, включая углеродистую и нержавеющую сталь, и подходят для сложных условий эксплуатации, включая температуру окружающей среды или высокие температуры, высокое давление, агрессивные среды, пар и нефтепродукты. Перед отправкой с завода каждое устройство проходит строгие испытания под давлением, что обеспечивает стабильное уплотнение, низкое сопротивление потоку и длительный срок службы. Эти клапаны широко используются в глобальных проектах в химической промышленности, энергетике, централизованном теплоснабжении, муниципальной инфраструктуре и энергетике.

Определение продукта

Фланцевый проходной клапан имеет цельную конструкцию с литыми фланцами на обоих концах корпуса клапана. Шток клапана приводит диск в вертикальное подъемное движение, изменяя площадь потока на седле для достижения трех основных функций: перекрытия среды, регулирования потока и дросселирования давления. Фланцевое соединение обеспечивает надежную установку и надежное уплотнение, а также облегчает разборку и техническое обслуживание. Следовательно, фланцевый седельный клапан является предпочтительным выбором для трубопроводных систем, требующих частой циклической работы и регулирования расхода или давления — приложений, где задвижки или шаровые краны не могут служить адекватной заменой.

Основные параметры продукта

Технические характеристики и конструктивные характеристики

1. Путь потока и гидродинамика

Имеет оптимизированную обтекаемую S-образную конструкцию канала потока, обеспечивающую плавный поток среды, минимальную турбулентность и низкие потери давления, тем самым эффективно снижая потребление энергии в системе трубопроводов. В отличие от прямоточного пути потока задвижек, уникальная изогнутая конструкция камеры клапана шарового клапана позволяет регулировать расход и точное снижение/стабилизацию давления, отвечая требованиям точной регулировки в технологических трубопроводах.

2. Характеристики системы уплотнения

В моделях с жестким уплотнением используется прецизионно подогнанная коническая уплотнительная конструкция с наплавкой из сплава высокой твердости на уплотнительных поверхностях. Это обеспечивает устойчивость к высокоскоростной эрозии среды, высоким температурам и износу, обеспечивая стабильные характеристики уплотнения в течение длительного времени в условиях, связанных с паром, микрочастицами и высоким давлением. Версия с мягким уплотнением обеспечивает герметичное уплотнение, обеспечивая нулевую утечку при низком давлении; он подходит для применений, связанных с очищенной водой, газом и чистыми жидкостями.

3. Открытие/закрытие и производительность передачи.

Шток клапана изготовлен с использованием процесса прецизионной прокатки, в результате чего получается гладкая, устойчивая к ржавчине и коррозии поверхность, обеспечивающая плавный подъем без заеданий. Гайка штока изготовлена ​​из высокоизносостойкого медного сплава с низким коэффициентом трения и длительным сроком службы; он поддерживает частую работу с большим количеством циклов без проскальзывания и износа, что делает его идеальным для автоматизированных высокочастотных приложений.

4. Конструктивная прочность корпуса клапана.

Корпус клапана имеет цельнолитую конструкцию с одинаковой толщиной стенок и плотной литой микроструктурой, что обеспечивает превосходную устойчивость к высокому давлению, ударам и деформации. Фланец и корпус клапана бесшовно интегрированы, что обеспечивает высокую способность выдерживать давление и плоскую уплотнительную поверхность, обеспечивающую плотную посадку во время установки, тем самым сводя к минимуму риск утечки или деформации фланца во время длительной эксплуатации.

5. Пригодность приложения

Продукт поддерживает условия, связанные с циклическим изменением температуры (высокие/низкие температуры), скачками высокого давления и непрерывной работой. Его структурная конструкция позволяет избежать типичных проблем, присущих стандартным клапанам, таких как эрозия, внутренние утечки и заклинивание. Материалы и комбинации уплотнений могут быть адаптированы в зависимости от коррозионной активности среды, температуры и давления, что делает клапан подходящим для подавляющего большинства сложных промышленных трубопроводных систем.

Производственный процесс

Компания Boles Valve придерживается точности производства на протяжении всего процесса; Каждый фланцевый проходной клапан проходит комплексную стандартизированную производственную последовательность:

Спектроскопический анализ сырья: каждая партия сырья из углеродистой и нержавеющей стали подвергается спектроскопическому анализу, чтобы гарантировать соответствие материала и отсутствие примесей или дефектов.

Процесс прецизионного литья: прецизионное литье из золя кремнезема используется для обеспечения плотной структуры корпуса клапана без пор и песчаных отверстий, что приводит к превосходной устойчивости к давлению.

Высокоточная обработка: поверхности фланцев, уплотнительные поверхности, седла клапанов и диски клапанов подвергаются прецизионной обработке с использованием технологии ЧПУ, что обеспечивает чрезвычайно высокую точность уплотнения.

Наплавка уплотняемой поверхности: изделия с твердым уплотнением имеют наплавку из сплавов Cr13 или стеллита, обеспечивающих превосходную стойкость к высоким температурам, эрозии и износу.

Стандартизированная сборка без пыли: уплотнения, прокладки и крепежные детали собираются в соответствии со строгими стандартами, с надежным уплотнением и защитой штока, полностью исключающими риск внешней утечки. Испытание под давлением: каждый клапан должен пройти как гидростатическое испытание корпуса, так и испытание на герметичность седла; только те, которые прошли проверку, допускаются к складированию.

Антикоррозийное покрытие и защитная упаковка. Корпуса из углеродистой стали покрыты устойчивой к ржавчине эмалированной отделкой, а корпуса из нержавеющей стали подвергаются пассивации. Фланцы оснащены защитными колпаками, а экспортная упаковка обеспечивает влагостойкость и ударопрочность.

Области применения

Фланцевые вентили являются основной промышленной арматурой, подходящей для широкого спектра глобальных инженерных проектов:

Тепловые и когенерационные установки: трубопроводы высокотемпературного пара, системы термического масла, вспомогательные трубопроводы котлов и системы циркуляции воды высокого давления.

Нефтехимическая промышленность: транспортировка нефти, химические жидкости, кислотные/щелочные среды, технологические трубопроводы и контроль жидкости для реакционных установок.

Муниципальная вода и противопожарная защита: городские сети трубопроводов, помещения пожарных насосов, очистка сточных вод и системы регулирования/закрытия потока для насосных станций.

Защита окружающей среды и новая энергетика: оборудование для очистки отходящих газов и жидкостей, трубопроводы для жидкостей для новых энергетических систем и системы транспортировки природного газа.

Общепромышленное производство: заводская циркуляционная вода, трубопроводы оборудования, технологические жидкости и автоматизированные трубопроводные системы.

Почему стоит выбрать фланцевые вентили Bolaisi?

1. Комплексные стандарты для глобальных проектов

Соответствует всем техническим требованиям для внутренних тендеров, экспорта и зарубежных проектов; Полная документация обеспечивает беспроблемную приемку.

2. Обширный ассортимент материалов

Специальные материалы и решения для уплотнений для стандартных, агрессивных, высоких температур/высокого давления и абразивных/эрозионных условий, позволяющие избежать как неадекватных спецификаций, так и ненужных завышенных спецификаций.

3. Стабильное качество с нулевой утечкой.

Прецизионное литье, уплотнительные поверхности из закаленного сплава и двойное испытание под давлением обеспечивают надежную долгосрочную работу без утечек, заклинивания или сбоев, что значительно снижает затраты на послепродажное обслуживание.

4. Прямой производитель с достаточным запасом

Собственные производственные линии и большие запасы, готовые к отправке, позволяют выполнять оптовые заказы, срочные запросы и индивидуальные спецификации; Высокая цена-качество без посредников.

5. Профессиональный подбор и комплексная послепродажная поддержка.

Точный предпродажный выбор с учетом условий эксплуатации предотвращает риски, связанные с неправильной установкой или применением; Предоставляется послепродажное техническое руководство по установке, а также полная сертификация, отчеты об испытаниях под давлением и сертификаты на материалы.

Часто задаваемые вопросы

В1: В чем разница между шаровым клапаном и задвижкой?

A: Задвижки подходят только для полностью открытого или полностью закрытого режима работы и не могут регулировать поток; однако шаровые клапаны могут как перекрывать поток, так и дросселировать/регулировать давление, что делает их идеальными для трубопроводов, требующих частой эксплуатации и регулировки расхода или давления. Проходные клапаны являются предпочтительным выбором для паропроводов.

В2: Можно ли использовать фланцевые вентили для высокотемпературного пара?

А: Абсолютно. Проходные клапаны, изготовленные из углеродистой стали WCB или легированной стали WC9, специально разработаны для применения в условиях высокотемпературного пара и термомасла; они обладают устойчивостью к высоким температурам, эрозионной стойкостью и надежным уплотнением, что делает их стандартным типом клапанов для тепловых трубопроводных систем.

В3: Предлагаете ли вы индивидуальную, индивидуальную маркировку (OEM) или нестандартную продукцию?

О: Да, мы поддерживаем нестандартные размеры, специальные номинальные значения давления, специальные материалы, индивидуальный брендинг и экспортные услуги OEM.

В4: какое время выполнения заказа?

О: стандартные характеристики будут на складе и будут отправлены в течение 3–7 дней; Сроки выполнения заказных заказов на нестандартную сталь, сталь высокого давления или легированную сталь оцениваются на основе конкретных требований.

В5: Можете ли вы предоставить полный комплект инженерной документации?
