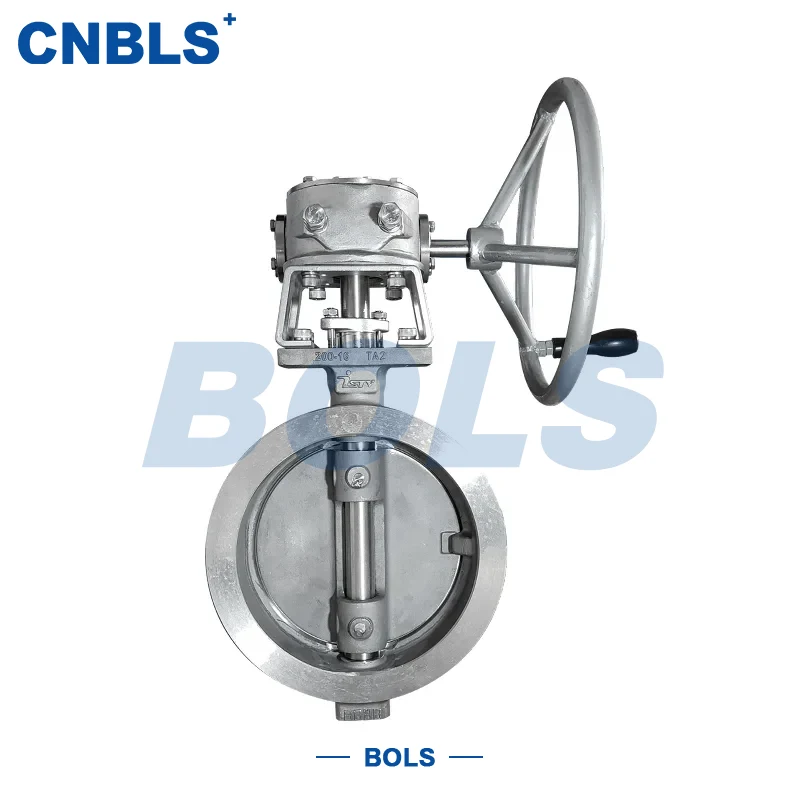

Ручные фланцевые дисковые затворы из нержавеющей стали с металлическим жестким уплотнением

Ручные дисковые затворы с металлическим жестким уплотнением фланцевого типа из нержавеющей стали представляют собой двухпозиционный регулирующий клапан, подходящий для суровых промышленных условий. Изготовленный в основном из нержавеющей стали для компонентов, работающих под давлением и контактирующих со средой, он имеет конструкцию с тройным смещением и металлическую конструкцию с жестким уплотнением. Клапан управляется вручную с вращением диска, обеспечивая надежное перекрытие и дросселирование трубопроводной среды. Его хорошо зарекомендовавшая себя конструкция и оптимизированное распределение усилий обеспечивают стабильную работу при высоких температурах, высоком давлении и агрессивных средах. На международных рынках этот продукт обычно называют дисковыми заслонками с ручным фланцем из нержавеющей стали с металлическим жестким уплотнением и широко используется в нефтехимических, энергетических и металлургических системах.

Конструктивные особенности и принцип работы

Ручные дисковые затворы с металлическим жестким уплотнением фланцевого типа из нержавеющей стали имеют классическую конструкцию с тройным смещением, которая позволяет диску постепенно отделяться от седла во время открытия и закрытия, что значительно снижает трение и износ. Металлическое жесткое уплотнение изготовлено из нержавеющей стали или сплавов, а уплотнительная поверхность может быть усилена наплавкой из стеллита или сплава на основе никеля для обеспечения превосходных характеристик уплотнения даже в условиях высокой температуры и высокого давления. Торцевая поверхность фланца обработана в соответствии со стандартами GB или ANSI, что обеспечивает хорошее выравнивание во время установки и облегчает обслуживание на месте. Этот тип ручных дисковых затворов с металлическим жестким уплотнением из нержавеющей стали с фланцем управляется с помощью маховика или рычага, что обеспечивает простую конструкцию и высокую надежность.

Ключевые особенности продукта

• Конструкция полностью из нержавеющей стали обеспечивает превосходную стойкость к коррозии и окислению.

• Металлическая конструкция с жестким уплотнением, подходящая для высоких температур, высокого давления и абразивных сред.

• Конструкция с тройным смещением снижает рабочий крутящий момент и продлевает срок службы.

• Фланцевое соединение обеспечивает стабильную установку и совместимость с различными системами трубопроводов.

• Ручное управление обеспечивает простоту обслуживания и контролируемую работу.

Типичные применения

Ручные фланцевые дисковые затворы из нержавеющей стали с металлическим жестким уплотнением широко используются в трубопроводах с высокотемпературной средой на нефтехимических заводах, в паровых системах в энергетике, в трубопроводах дымовых газов и пыли в металлургии, а также в системах с агрессивными средами в водоподготовке и бумажной промышленности. В этих сложных условиях ручные дисковые затворы с металлическим жестким уплотнением и фланцем из нержавеющей стали сохраняют стабильную работу, несмотря на частые изменения температуры и сложные условия среды.

Основные технические параметры

• Номинальный диаметр: DN50–DN600 (NPS 2–24 дюйма).

• Номинальное давление: PN10/16/25/40, класс 150/300/600.

• Соединение: фланец (GB/T 9113/ANSI B16.5 RF)

• Управление: ручное (маховик/рычаг).

• Диапазон температур: -46 ℃ ～ 550 ℃.

• Класс утечки: Класс V (API 609).

• Структура: металлическое жесткое уплотнение с тройным смещением.

Конфигурация материала

Корпус клапана и диск могут быть изготовлены из дуплексной нержавеющей стали 304, 316, 304L, 316L или 2205 для удовлетворения различных требований к коррозионной стойкости. Стержень клапана обычно изготавливается из кованой нержавеющей стали или дуплексной стали, что обеспечивает баланс прочности и ударной вязкости. Седло и уплотнительная поверхность выбираются в зависимости от условий эксплуатации и могут быть изготовлены из нержавеющей стали, стеллита или сплава на основе никеля для обеспечения надежного металлического уплотнения.

Рекомендации по выбору и использованию

При выборе клапана следует тщательно учитывать такие факторы, как свойства среды, расчетное давление и температура, а стандарт фланца должен соответствовать существующей системе трубопроводов. Для применений большого диаметра или высокого давления необходимо оценить момент ручного управления, и может потребоваться механизм уменьшения крутящего момента. Правильная установка и регулярное техническое обслуживание эффективно продлевают срок службы ручных дисковых затворов с жестким уплотнением из нержавеющей стали.

Управление техническим обслуживанием и эксплуатацией

Рекомендуется вести подробные записи по эксплуатации и техническому обслуживанию, а также регулярно проверять фланцевые соединения, сальники и уплотняющие поверхности. В условиях высоких температур или агрессивных сред следует применять усиленные меры по смазке и защите от коррозии, чтобы обеспечить долгосрочную стабильную работу и обеспечить надежную защиту и безопасность системы.
