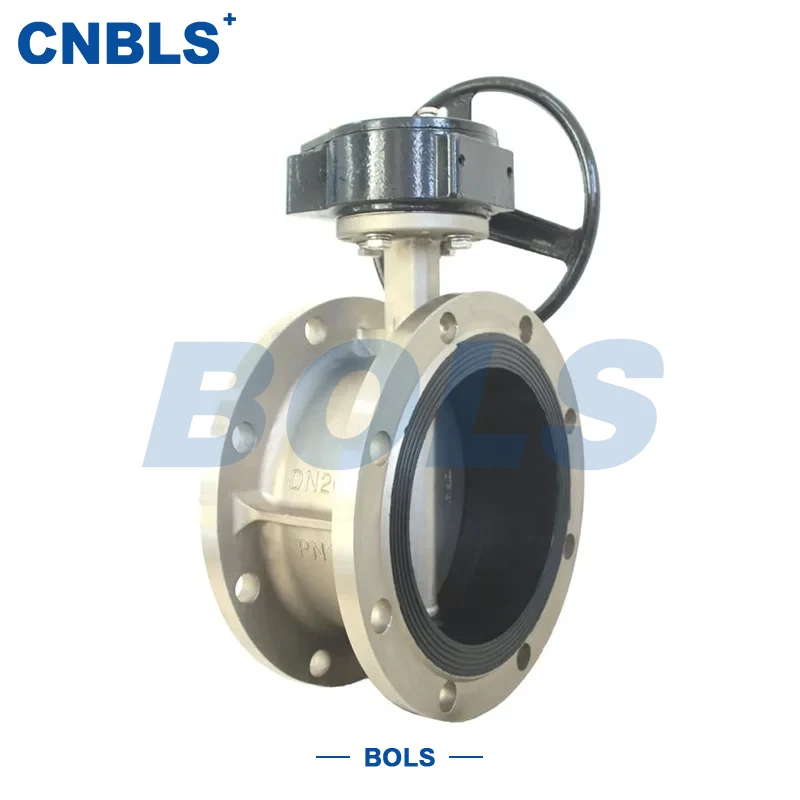

Высокопроизводительные вентиляционные дроссельные клапаны

Высокопроизводительные вентиляционные дроссельные клапаны специально разработаны для систем промышленной вентиляции и пылеудаления, работающих в условиях низкого давления и большого диаметра. Корпус клапана и основные компоненты, несущие давление, изготовлены из материалов из нержавеющей стали, таких как SS304, SS316, SS304L и SS316L, что обеспечивает стабильную работу в средах с агрессивным газом, запыленным воздухом и высокотемпературными дымовыми газами.

В этой серии используется концентрическая (по средней линии) конструкция дроссельной заслонки с фланцевыми соединениями и конструкцией уплотнения для вентиляции (тип W). Основное внимание уделяется удовлетворению требований большой пропускной способности, низкого сопротивления и надежного открытия и закрытия вентиляционных трубопроводов.

Обе модели имеют одинаковую конструкцию клапана и концепцию уплотнения, основное различие заключается в типе привода:

D641W: Пневматический вентиляционный дроссельный клапан, управляемый пневмоприводом.

D941W: Электрический вентиляционный дроссельный клапан, управляемый электрическим приводом.

Вентиляционный дроссельный клапан из нержавеющей стали широко используется в металлургии, энергетике, химической обработке, строительных материалах, горнодобывающей промышленности и проектах по защите окружающей среды.

Структура и принцип работы

Концентрическая конструкция конструкции

Высокопроизводительные вентиляционные дроссельные клапаны имеют концентрическую структуру, в которой центр диска совпадает с центром штока. Во время работы диск вращается вокруг оси штока:

Простая конструкция с меньшим количеством компонентов

Плавный путь потока и низкое сопротивление воздушному потоку

Низкий рабочий крутящий момент, подходит для вентиляционных систем большого диаметра.

Эта структура обеспечивает хорошую стабильность и экономическую эффективность для систем вентиляции с низким давлением и высоким расходом.

Фланцевое соединение

Корпус клапана имеет встроенные фланцы на обоих концах, что позволяет напрямую привинчивать их к стандартным фланцам вентиляционного трубопровода:

Точное позиционирование при установке

Равномерное распределение напряжения

Простота обслуживания и замены

Общие стандарты фланцев включают GB/T 9113 и ANSI B16.5.

Ключевые особенности

Полностью конструкция из нержавеющей стали

Основные компоненты, такие как корпус, диск и шток, изготовлены из нержавеющей стали, что обеспечивает:

Отличная устойчивость к коррозии и окислению

Пригодность для серо- и хлорсодержащих газов.

Устойчивость конструкции в условиях высокотемпературной вентиляции

Конструкция уплотнения для вентиляции (тип W)

Клапан оснащен уплотнительной конструкцией, специально разработанной для вентиляции:

Дополнительное уплотнение «металл-металл» или композитное уплотнение (FKM + нержавеющая сталь)

Сбалансированная надежность уплотнения и износостойкость.

Степень утечки соответствует стандартам вентиляционных дроссельных заслонок JB/T 8692.

Большой диаметр, конструкция с низким сопротивлением

При номинальных диаметрах от DN100 до DN2000 клапан обеспечивает:

Низкая потеря давления на клапане

Стабильная производительность открытия и закрытия.

Пригодность для систем с большим расходом воздуха и низким рабочим давлением.

Автоматизированное управление

Варианты как пневматического, так и электрического привода обеспечивают легкую интеграцию в автоматизированные системы управления, что делает высокопроизводительные вентиляционные дроссельные клапаны подходящими для централизованного и дистанционного управления.

Сравнение приводов

Технические параметры

Спецификация материала

Приложения

Высокотемпературная вентиляция дымовых газов в металлургии

Системы вентиляции котлов и сероочистки на электростанциях

Системы пылеулавливания и вытяжки в химической промышленности и промышленности строительных материалов.

Проекты шахтной вентиляции и защиты окружающей среды

Промышленные предприятия и системы кондиционирования воздуха в крупных зданиях

В этих приложениях вентиляционный дроссельный клапан из нержавеющей стали в основном используется для перекрытия воздушного потока, регулирования потока и управления направлением потока в системе.

Рекомендации по выбору

Выберите подходящую марку нержавеющей стали в зависимости от коррозионной активности газа.

Сопоставьте номинальные значения давления и температуры с условиями проектирования системы.

Обратите внимание на прочность корпуса при работе с изделиями большого диаметра.

Выберите пневматический или электрический привод в зависимости от требований управления на объекте.

Эксплуатация и обслуживание

Регулярно удаляйте пыль с уплотнительных поверхностей, чтобы предотвратить ее накопление.

Примените постепенный нагрев во время запуска при высокой температуре.

Обеспечить стабильное давление подачи воздуха для пневматических клапанов.

Периодически проверяйте смазку привода и электрические соединения.

Краткое описание продукта

Вентиляционный дроссельный клапан D641W / D941W из нержавеющей стали имеет концентрическую конструкцию, конструкцию из нержавеющей стали и конструкцию уплотнения для вентиляции. Благодаря гибким вариантам пневматического или электрического привода этот вентиляционный дроссельный клапан из нержавеющей стали обеспечивает надежную работу систем промышленной вентиляции, требующих стабильной работы и совместимости с автоматизацией.
