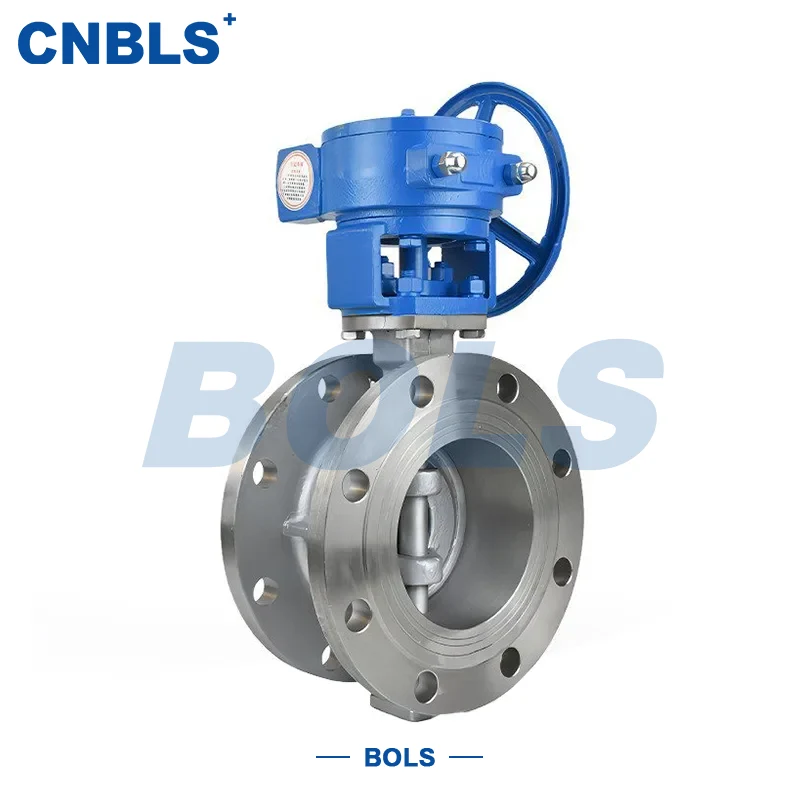

Металлические дисковые затворы с жестким уплотнением с ручкой из нержавеющей стали

Металлический дроссельный клапан пластинчатого типа с жестким уплотнением D73H из нержавеющей стали представляет собой промышленный дроссельный клапан, изготовленный в основном из нержавеющей стали и имеющий конструкцию с двойным смещением. Он включает в себя рукоятку с прямым приводом, межфланцевое соединение и металлическую конструкцию с жестким уплотнением, что делает его пригодным для применений при среднем и низком давлении, высоких температурах и умеренно агрессивных средах.

При повороте рукоятки вручную шток клапана и диск вращаются синхронно, обеспечивая надежное закрытие и базовое регулирование расхода. Конструкция корпуса пластинчатого типа обеспечивает более компактный профиль, уменьшая пространство для установки при сохранении прочности конструкции.

В таких отраслях, как нефтехимия, энергетические системы, металлургия, водоочистка и пищевая промышленность, дисковые затворы с металлическим жестким уплотнением и ручкой из нержавеющей стали обычно используются в трубопроводных системах, где требуется сочетание коррозионной стойкости, термостойкости и простоты установки. Он особенно хорошо подходит для приложений с ограниченным пространством и умеренными рабочими частотами.

Конструктивные особенности и принцип работы

1. Металлическая конструкция с жестким уплотнением с двойным смещением

Клапан имеет конструкцию с двойным смещением, позволяющую диску быстро отделяться от седла во время открытия и закрытия, что значительно снижает трение и износ. Уплотнение «металл-металл» сохраняет стабильные характеристики даже при высокой температуре, высоком давлении или в средах, содержащих микрочастицы, что позволяет избежать проблем старения и отказов, связанных с мягкими уплотнениями в условиях высоких температур.

2.Прямой привод ручки

Рукоятка жестко соединена со штоком, обеспечивая простую конструкцию с коротким путем передачи и минимальными потерями энергии. Для клапанов малого и среднего размера это обеспечивает быстрое открытие/закрытие и надежное позиционирование, отвечающее практическим потребностям ручного управления в полевых условиях.

3. Соединение типа вафли

Корпус клапана зажимается между двумя фланцами трубы с помощью сквозных болтов, что исключает необходимость использования независимых фланцев. Такая конструкция снижает вес системы и затраты на установку, а также облегчает разборку и обслуживание. Это особенно полезно в стесненных по пространству трубных эстакадах или помещениях с оборудованием.

Технические параметры

• Номинальный диаметр: DN 50 – DN 600 (NPS 2–24 дюйма).

• Номинальное давление: PN 10/16/25, класс 150/300.

• Соединение: бесфланцевое (GB/T 9113/ANSI B16.5).

• Управление: прямой привод рукоятки.

• Диапазон температур: -46 ℃ ～ 550 ℃.

• Тип уплотнения: металлическое жесткое уплотнение (класс V).

• Структура: двойное смещение

• Стандарты: GB/T 12238, API 609, ANSI B16.34.

Конфигурация материала

Корпус, диск, шток и седло могут быть выбраны из различных марок нержавеющей стали в зависимости от конкретной среды и условий эксплуатации.

• Кузов: CF8/CF8M/CF3/CF3M

• Диск: цельная нержавеющая сталь или нержавеющая сталь с накладкой из стеллита.

• Шток: A182 F304/F316/F304L/F316L

• Седло: уплотнительная поверхность из нержавеющей стали или металлического стеллита.

Такая конфигурация гарантирует, что дисковые затворы с металлическим жестким уплотнением и ручкой пластинчатого типа из нержавеющей стали сохранят длительный срок службы в высокотемпературном паре, агрессивных жидкостях и умеренно абразивных средах.

Приложения

Клапан подходит для следующих типовых применений:

• Высокотемпературные нефте- и паропроводы на нефтехимических предприятиях.

• Котельные системы и вспомогательные трубопроводы в электроэнергетике

• Высокотемпературные системы дымовых газов и охлаждающей воды в металлургии.

• Трубопроводы для очистки промышленных и коммунальных вод.

• Производство продуктов питания и напитков, где требуется чистота материалов.

В этих сценариях дисковые затворы с металлическим жестким уплотнением и ручкой из нержавеющей стали обеспечивают структурную прочность, надежность уплотнения, простоту обслуживания и общую экономическую эффективность системы.

Рекомендации по выбору и использованию

При выборе клапана ключевыми факторами являются коррозионная активность среды, рабочая температура и номинальное давление в трубопроводе, чтобы обеспечить правильное соответствие материала и конструкции уплотнения. При работе с инструментами большого диаметра или высокого давления убедитесь, что крутящий момент рукоятки соответствует требованиям эксплуатации. Во время установки обеспечьте выравнивание фланцев и равномерную затяжку болтов, чтобы в полной мере использовать преимущества уплотнения бесфланцевой конструкции.

Техническое обслуживание и эксплуатационная надежность

Регулярная проверка затяжки болтов, уплотнения штока и износа уплотняющей поверхности эффективно продлит срок службы клапана. Металлическая конструкция с жестким уплотнением позволяет выполнять притирку и замену компонентов на месте, снижая долгосрочные эксплуатационные расходы и повышая надежность в условиях непрерывной эксплуатации.
