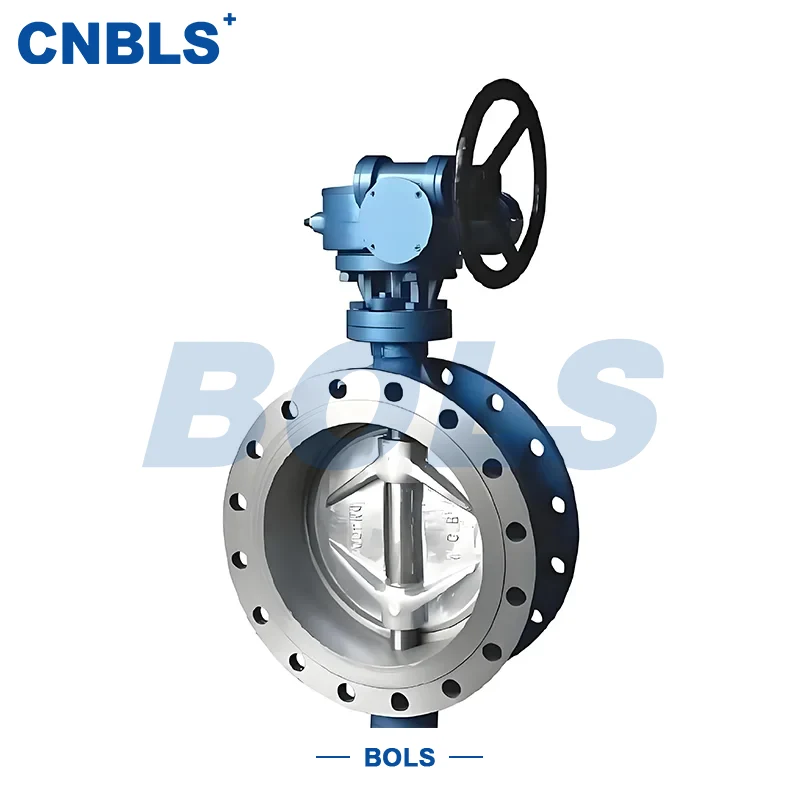

Электрические фланцевые металлические дисковые затворы с жестким уплотнением из нержавеющей стали

Электрические фланцевые дисковые затворы с жестким уплотнением из нержавеющей стали представляют собой промышленный дроссельный клапан с тройным эксцентриситетом, электроприводом и фланцевым соединением. Корпус клапана и основные компоненты, несущие давление, изготовлены из нержавеющей стали 304, 316, 304L, 316L или дуплексной нержавеющей стали с жестким уплотнением «металл по металлу».

Приводимый в действие электрическими приводами, которые получают управляющие сигналы, клапан приводит шток во вращение диска, обеспечивая возможность дистанционного включения-выключения или непрерывного регулирования среды в трубопроводах. Структура с тройным смещением эффективно снижает трение на уплотняющей поверхности, сохраняя стабильные характеристики уплотнения даже в условиях высокой температуры, высокого давления и сред, содержащих частицы.

Этот электрический дроссельный клапан с металлическим жестким уплотнением и фланцем из нержавеющей стали сочетает в себе устойчивость к коррозии, износостойкость и долговечность конструкции, что делает его идеальным для промышленных систем, требующих высокой автоматизации и работающих в суровых условиях.

Структура и принцип работы

1. Конструкция конструкции с тройным смещением

В серии D943H используется классическая конструкция дроссельной заслонки с тройным эксцентриситетом:

Первое смещение: ось штока смещена от центра корпуса клапана.

Второе смещение: ось штока смещена от центра уплотняющей поверхности.

Третье смещение: пара уплотнений образует наклонную конусную конструкцию.

Такая конструкция позволяет диску отрываться от седла клапана на начальном этапе открытия и закрытия, избегая царапин на уплотнительной поверхности, эффективно снижая износ и продлевая срок службы.

2. Режим электропривода

Клапан оснащен электроприводом, представленным в двух вариантах:

● Тип включения-выключения (двухпозиционное управление)

● Тип регулирования (пропорциональное управление с сигналом 4–20 мА)

Привод преобразует электрические сигналы в механический крутящий момент, обеспечивая скоординированное движение штока и диска для достижения стабильных, повторяемых действий включения-выключения или регулирования.

3. Ключевые особенности

Несущая конструкция из нержавеющей стали

Корпус клапана, фланцы и основные компоненты, несущие нагрузку, целиком отлиты или кованы из нержавеющей стали, что обеспечивает:

● Отличная коррозионная стойкость

● Стабильная высокотемпературная прочность.

● Совместимость с кислыми, щелочными, хлоридсодержащими или серосодержащими средами.

Металлическая конструкция с жестким уплотнением

Пара уплотнений «металл-металл» может быть дополнительно покрыта стеллитом или сплавом на основе никеля, имеющими следующие характеристики:

● Отсутствие размягчения и старения в условиях высоких температур.

● Адаптивность к частому открытию/закрытию и средам, содержащим частицы.

● Соответствие требованиям к классу утечки API 609 класса V.

Фланцевое соединение

Он использует стандартное фланцевое соединение, соответствующее национальным или американским стандартам, что упрощает установку и обслуживание и подходит для трубопроводных систем среднего и большого диаметра.

Совместимость с системами автоматизации

Эти электрические фланцевые дисковые затворы с металлическим жестким уплотнением из нержавеющей стали могут быть напрямую интегрированы в РСУ, ПЛК и другие системы управления, поддерживая дистанционное управление и обратную связь о состоянии, и подходят для сценариев непрерывной работы и централизованного управления.

Технические параметры

Спецификация материала

Корпус клапана

Диск клапана

Шток и седло клапана

● Стержень: A182 F304/F316/F51.

● Седло клапана: нержавеющая сталь, стеллит или сплав на основе никеля.

Приложения

Эти электрические фланцевые металлические дисковые затворы с жестким уплотнением из нержавеющей стали широко используются в следующих областях:

● Нефтехимические заводы

● Системы электроснабжения и отопления.

● Металлургические и высокотемпературные дымоходы.

● Системы углехимии и синтез-газа.

● Муниципальные тепловые и промышленные паропроводные сети.

Типичные среды включают высокотемпературный пар, перегретый пар, запыленный дымовой газ, нефтепродукты, агрессивные химические среды и высокотемпературную воду.

Рекомендации по выбору

Выбор материала

Выбирайте нержавеющую сталь 304, 316 или дуплексную сталь в зависимости от средней коррозионной активности и температуры. Для условий с высоким содержанием частиц выбирайте диски с наплавкой из твердого сплава.

Согласование давления и крутящего момента

Для применений с большим диаметром или высоким давлением оборудуйте клапан электроприводом с высоким крутящим моментом, чтобы обеспечить надежное открытие и закрытие.

Подтверждение режима управления

Выберите тип включения-выключения для простых задач открытия/закрытия; выберите тип регулирования для нужд регулирования расхода или давления.

Стандартная однородность фланцев

Убедитесь, что фланец клапана полностью соответствует фланцу трубопровода по классу давления и типу уплотнительной поверхности.

Краткая эксплуатация и обслуживание

● Перед вводом в эксплуатацию проверьте корпус клапана, фланцы, привод и сигнальную проводку.

● При использовании в условиях высоких температур нагревайте медленно, чтобы избежать термического удара.

● Регулярно проверяйте характеристики уплотнения и рабочее состояние привода.

● В случае утечки или заклинивания выполняйте техническое обслуживание только после сброса давления в системе.

Техническое резюме

Сочетая в себе конструкцию с тройным смещением, конструкцию подшипника давления, полностью выполненную из нержавеющей стали, и технологию металлического жесткого уплотнения, этот продукт обеспечивает стабильную работу в условиях высоких температур, высокого давления и сложных сред. Электрические фланцевые дисковые затворы с жестким уплотнением из нержавеющей стали подходят для промышленных трубопроводных систем с жесткими требованиями к надежности, автоматизации и сроку службы.
