Шаровые краны с внутренней резьбой из нержавеющей стали

Типичные сценарии применения

Обладая номинальным давлением 1000 WOG, коррозионностойкой конструкцией из нержавеющей стали и удобным резьбовым соединением, шаровые краны с внутренней резьбой из нержавеющей стали подходят для трубопроводных систем высокого давления в различных отраслях промышленности без сложной установки и точно соответствуют различным требованиям по контролю жидкости. Типичные области применения следующие:

● Нефтехимическая промышленность: используется в трубопроводах для сырой нефти, очищенной нефти, химических растворителей, агрессивных газов и других сред. Подходит для условий высокого давления 1000 WOG. Материал 316/316L эффективно противостоит коррозии и обеспечивает стабильную работу.

● Муниципальная газовая промышленность: используется в газотранспортных и распределительных трубопроводах высокого давления для природного газа и сжиженного нефтяного газа. Отличная герметизация предотвращает утечку газа. Рейтинг 1000 WOG идеально подходит для газовых систем высокого давления.

● Промышленное производство: Применяется в гидравлических системах, системах смазки и системах сжатого воздуха. Быстрая работа и плавное управление промышленным оборудованием.

● Пищевая и фармацевтическая промышленность: используется для агрессивных чистящих средств, высокотемпературного пара и контроля гигиенических жидкостей. Нержавеющая сталь 316L соответствует гигиеническим стандартам и не имеет риска загрязнения.

● HVAC и энергетика: Подходит для высокотемпературной горячей воды, пара и теплопроводного масла. Версии с металлическим седлом обеспечивают стабильную работу в условиях высоких температур 1000 WOG.

Руководство по выбору материала

Выбор материала напрямую определяет срок службы и применимость.

Нержавеющая сталь 304 (06Cr19Ni10): Для воды общего назначения, масла и газа (водопроводная вода, гидравлическое масло, сжатый воздух, природный газ). Температура: -20°C~180°C. Экономичен для большинства стандартных приложений.

Нержавеющая сталь 316 (06Cr17Ni12Mo2): Для слабоагрессивных сред (хлорированная вода, слабая кислота/щелочь, сернистая сырая нефть). Температура: -20°C~260°C. Лучшая стойкость к точечной и щелевой коррозии, чем у 304.

Нержавеющая сталь 316L (022Cr17Ni12Mo2): Для сильных агрессивных сред (сильная кислота, щелочь, хлористый газ). Температура: -40°C~260°C. Сверхнизкое содержание углерода позволяет избежать межкристаллитной коррозии и идеально подходит для агрессивных сред.

Соответствие сиденья:

oPTFE: отличное уплотнение, для нормальной температуры, низкая абразивность, эксплуатация 1000 WOG.

oPPL: Для средне-высоких температур до 260°C, более высокая термостойкость, чем у ПТФЭ.

oМеталлическое твердое уплотнение: для высоких температур до 450°C, сильного истирания и колебаний давления.

Основное определение

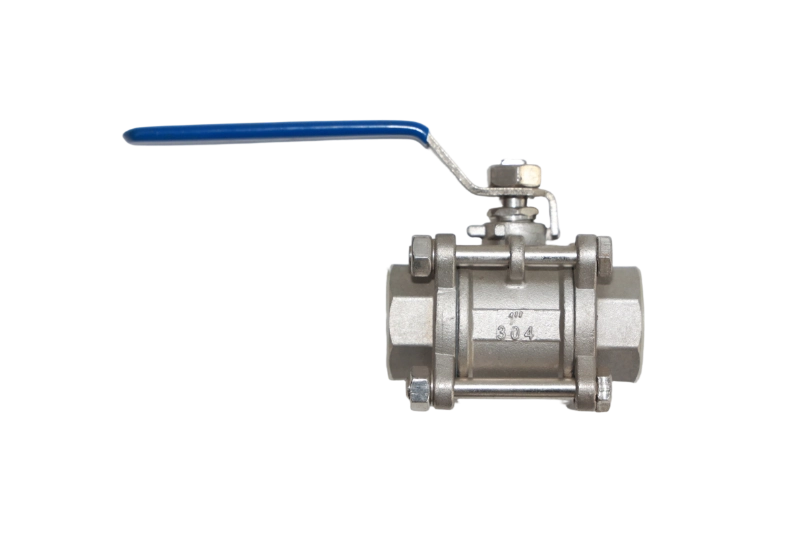

Шаровые краны с внутренней резьбой из нержавеющей стали представляют собой высокоточный регулирующий клапан для жидкости, изготовленный из нержавеющей стали с концами с внутренней резьбой и номинальным давлением 1000 WOG.

1000 WOG — это стандартный промышленный номинал, означающий, что клапан пригоден для воды, нефти и газа при давлении 1000 фунтов на квадратный дюйм (≈6,9 МПа).

Доступен в цельном или состоящем из трех частей корпусе (3-частный корпус наиболее популярен из-за простоты обслуживания в линии). Клапан быстро открывается и закрывается поворотом шара на 90°. Резьбовые концы (NPT/BSPT/G) позволяют легко устанавливать без сварки.

Изготовленный из нержавеющей стали 304/316/316L, он широко используется в нефтехимических, промышленных, газовых, пищевых, фармацевтических системах и системах отопления, вентиляции и кондиционирования.

Ключевые особенности и основные параметры

Ключевые особенности

● Номинальное давление: полное соответствие 1000 WOG (6,9 МПа), безопасно для воды, нефти и газа под высоким давлением.

● Простота установки и обслуживания: конструкция, состоящая из трех частей, обеспечивает возможность оперативного обслуживания; резьбовое соединение не требует сварки.

● Устойчивость к коррозии: корпус, шар и шток из нержавеющей стали 304/316/316L обеспечивают длительный срок службы.

● Надежное уплотнение: мягкое уплотнение ANSI класса VI, металлическое уплотнение ANSI класса IV, отсутствие утечек.

● Гибкая эксплуатация: доступно ручное, электрическое или пневматическое управление.

● Широкий температурный диапазон: от -40°C до 450°C в зависимости от материала седла.

● Точный контроль расхода: низкое сопротивление потоку, быстрое включение-выключение и точное дросселирование.

Таблица основных параметров

Подробное объяснение 1000 WOG

● W (Вода): Подходит для чистой воды, оборотной воды, водопроводной воды, слабоагрессивных сточных вод.

● O (масло): подходит для минерального масла, гидравлического масла, смазочного масла, дизельного топлива, бензина, тяжелого масла.

● G (Газ): Подходит для природного газа, сжиженного нефтяного газа, сжатого воздуха, инертного газа, обычных агрессивных газов.

● 1000: Номинальное рабочее давление 1000 фунтов на квадратный дюйм (≈6,9 МПа).

Испытательное давление корпуса: 1500 фунтов на квадратный дюйм (1,5 × номинальное)

Испытательное давление уплотнения: 1100 фунтов на квадратный дюйм (1,1 × номинальное)

Основные моменты установки и обслуживания

Точки установки

1. Проверьте класс давления, размер, резьбу, совместимость материалов и сред.

2. Перед установкой очистите резьбу и полость клапана.

3. Используйте ленту из ПТФЭ или резьбовой герметик; затяните должным образом, чтобы избежать повреждений.

4. Перед вводом в эксплуатацию выполните испытание под давлением в течение как минимум 30 минут.

5. Резервное пространство для эксплуатации и технического обслуживания; установить защиту для наружного использования.

Точки обслуживания

1.Регулярная проверка на предмет утечек, коррозии и рабочих характеристик.

2. Очистите и защитите внешние поверхности от коррозии.

3. Замените седла и уплотнения, если они изношены или протекают.

4. Для приводных клапанов: регулярно проверяйте двигатель, подачу воздуха, концевые выключатели и смазку.

5. НЕ ремонтируйте под давлением. Записывайте историю технического обслуживания для отслеживания.

Преимущество продукта

Шаровые краны с внутренней резьбой из нержавеющей стали предназначены для управления жидкостью среднего и высокого давления. Обладая классом WOG 1000, коррозионностойкой нержавеющей сталью, удобной резьбовой установкой и удобной трехкомпонентной конструкцией, они производятся в соответствии со стандартами API 608 и ASME.

Клапаны обеспечивают надежную герметизацию, гибкость в работе и длительный срок службы, широко используются в нефтехимической, газовой, промышленной, пищевой промышленности и в системах отопления, вентиляции и кондиционирования. Они упрощают компоновку трубопроводов, снижают затраты на установку и обслуживание и служат надежным решением для систем с жидкостью высокого давления небольшого диаметра.
