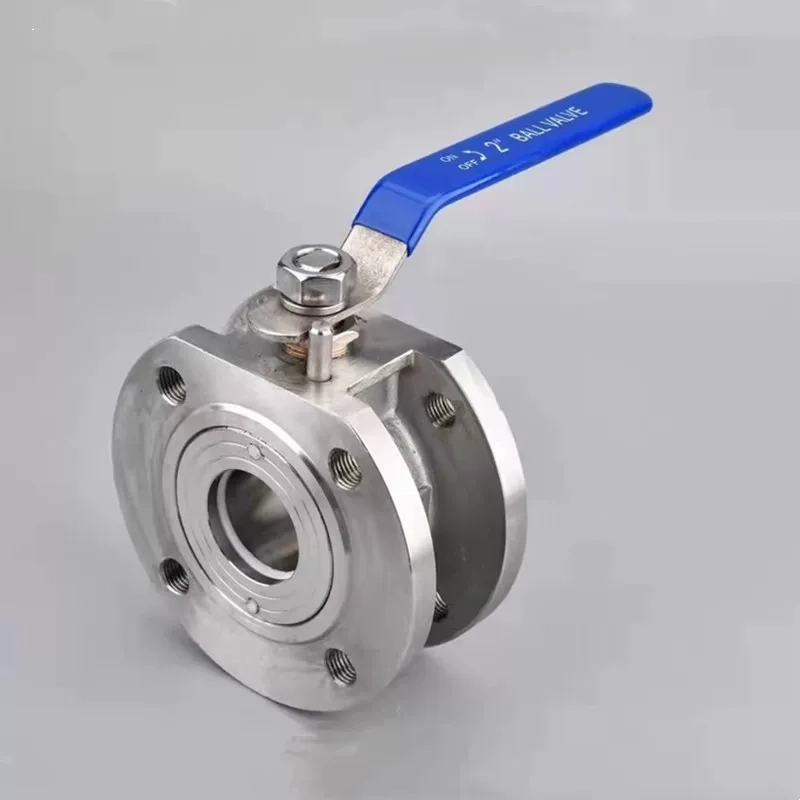

Тонкие фланцевые шаровые краны из нержавеющей стали
Как надежный производитель с передовыми технологиями производства, Bolaisi специализируется на компактных регулирующих клапанах для жидкости со строгим контролем качества. Мы поставляем шаровые краны с тонким фланцем из нержавеющей стали, имеющие тонкий кованый корпус, высокую эффективность потока и надежное уплотнение. Мы предлагаем индивидуальные размеры и оптовые услуги для удовлетворения потребностей промышленных трубопроводных систем в ограниченном пространстве.
Тонкие фланцевые шаровые краны из нержавеющей сталипредставляют собой поворотные регулирующие клапаны жидкости с тонким кованым корпусом и фланцевым соединением, используемые для быстрого включения-выключения и базового регулирования расхода. Изготовленные из нержавеющей стали 304/316/316L с цельным кованым тонким корпусом, они обеспечивают полнопроходной поток, надежное двунаправленное уплотнение и легкое управление на 90°. В качестве компактногошаровой кранОни являются предпочтительным выбором там, где важны пространство для установки, вес и эффективность переключения.
30-50% Тоньше тело
20-40% Легкий вес
≤0,01 МПа Падение давления
425℃ Макс. температура эксплуатации
Основные преимущества продукта
01
Компактный тонкий дизайн
Цельный кованый тонкий корпус, на 30–50 % тоньше и на 20–40 % легче обычных фланцевых шаровых кранов — идеально подходит для ограниченного пространства, салазок и легкого оборудования.
02
Высокая эффективность потока
Полнопроходной шар с плавным протоком; падение давления ≤ 0,01 МПа при номинальном расходе, пропускная способность значительно выше, чем у проходных клапанов.
03
Надежное двунаправленное уплотнение
Мягкое уплотнение из ПТФЭ или твердое металлическое уплотнение для работы при высоких температурах и высоком давлении; двунаправленное уплотнение, совместимое с двунаправленными линиями потока.
04
Простота эксплуатации и низкие эксплуатационные расходы
Поворот на 90° для быстрого включения-выключения с низким рабочим моментом; простая конструкция, обеспечивающая легкую замену основных компонентов и минимальный риск загрязнения.
05
Высококачественный материал и соответствие требованиям
Корпус, шар и шток из нержавеющей стали 304/316/316L с превосходной коррозионной стойкостью и полной отслеживаемостью материалов.
06
Широкий диапазон давления и температуры
PN16 – PN100 (класс 150 – 600) с диапазоном рабочих температур от -20℃ до 425℃ в зависимости от выбора уплотнения и седла.
Определение продукта и принцип работы
Шаровые краны с тонким фланцем из нержавеющей стали представляют собой поворотные регулирующие клапаны для жидкости с тонким кованым корпусом и фланцевым соединением, используемые для быстрого включения-выключения и базового регулирования расхода.
0° Полностью открытый
Порт совмещен с направлением потока — максимальная пропускная способность.
90° Полностью Закрытый
Порт перпендикулярен потоку — полная изоляция.
0–90° Регулирование
Промежуточные углы обеспечивают базовое дросселирование потока.
Привод заставляет шток и шар вращаться на 0–90°. Материал 304/316/316L обеспечивает широкую совместимость с средами промышленного применения.
Основные технические параметры
Шаровые краны с тонким фланцем из нержавеющей стали адаптируются к различным условиям температуры, давления и среды. Все параметры прошли тщательное тестирование, чтобы гарантировать стабильность и надежность продукта, непосредственно соответствующие фактическим потребностям использования покупателя.
| Параметр Элемент | Значение параметра |
| Номинальный диаметр | DN15 ~ DN200 (NPS 1/2" ~ 8"); стандарт: Ду25, Ду50, Ду80, Ду100 |
| Класс давления | Ру16, Ру25, Ру40, Ру64, Ру100; Класс 150, 300, 600 |
| Применимая температура | ПТФЭ: -20℃~120℃; ФКМ: -20℃~180℃; Жесткое уплотнение из нержавеющей стали: -29℃~200℃; Стеллит: -40℃~425℃ |
| Основной материал | Корпус/шар/шток: 304/316/316L; Уплотнения: ПТФЭ/ФКМ (мягкие); SS/Стеллит (твердый) |
| Применимые носители | Вода, морская вода, пищевая жидкость, нефть, гидравлическое масло, химический растворитель, слабая кислота/щелочь, пар, сжатый воздух. |
| Активация | Ручной (рычаг/маховик), червячный, электрический (Modbus опционально) |
| Структура тела | Цельный тонкий кованый корпус, тоньше на 30–50 %; полнопроходной |
Основные типы и соответствие приложениям
Руководство по мягкому уплотнению
ПТФЭ / FKM · 90°, быстрая работа
Муниципальные линии водоснабжения, вентиляции, кондиционирования, продуктов питания и напитков, где требуется быстрое ручное включение и отсутствие утечек.
Червячная передача с жестким уплотнением
Металл/Стеллит · Высокая температура и давление
Нефтехимические, паровые и термомасляные системы электростанций, где высокая температура и устойчивость к абразивному износу имеют решающее значение.
Электрическое мягкое уплотнение
Электрический привод · Обратная связь опционально
Автоматизированные системы отопления, вентиляции и кондиционирования, водопроводные сети и фармацевтические линии, требующие дистанционного управления и отсутствия утечек.
Информацию о полностью автоматизированных конвейерах см. в нашейэлектрические шаровые краны из нержавеющей стали. О резьбовых соединениях в герметичных коллекторах см.шаровые краны с внутренней резьбой из нержавеющей стали.
Руководство по выбору материала
Корпус/Шарик/Стержень
304 Общее обслуживание
Вода, воздух и масло; -20℃~100℃; экономически эффективен для коммунальной и общей промышленности.
316 Коррозионностойкий
Хлориды, морская вода и слабая кислота; лучшая устойчивость к точечной коррозии.
316Л Гигиенический класс
Сильная коррозия и гигиеническое обслуживание; Соответствует FDA/3A для пищевых и фармацевтических линий.
Уплотнения
ПТФЭ -20℃ ~ 120℃
Сильная коррозионная стойкость, нулевая утечка.
ФКМ (Витон) -20℃ ~ 180℃
Отличная химическая стойкость.
СС жесткое уплотнение -29℃ ~ 200℃
Высокое давление и абразивные среды.
Стеллитовое твердое уплотнение До 425 ℃
Чрезвычайная износостойкость.
Типичные сценарии применения
Шаровые краны с тонким фланцем из нержавеющей стали, благодаря своей тонкой конструкции, эффективному переключению и надежному уплотнению, широко используются в трубопроводных системах в различных отраслях промышленности, где пространство для установки и эффективность переключения имеют решающее значение.
Пищевая и фармацевтическая промышленность
Мягкое уплотнение из 316L + ПТФЭ, тонкий дизайн для плотных производственных линий.
нефтехимическая
Жесткое уплотнение 316/316L, класс 150–600, для высокотемпературных растворителей и высокосернистой нефти.
Коммунальное и строительство
Мягкое уплотнение 304 для систем водоснабжения, вентиляции, кондиционирования и вторичного водоснабжения.
Промышленное и морское судоходство
Тонкий и легкий для гидравлических, пневматических и морских систем; сильная виброустойчивость.
Новая Энергия и Сила
Жесткое уплотнение для высокотемпературных систем охлаждения и паровых линий на фотоэлектрических, ветряных электростанциях и электростанциях.
Установка и обслуживание
Точки установки
- Двунаправленное уплотнение; следуйте стрелке потока для удобства обслуживания; зарезервируйте достаточное рабочее пространство.
- Очистите фланцы; используйте подходящие прокладки; затяните болты крест-накрест в 2–3 приема.
- Чистый трубопровод; проверить вращение шара; проверьте электропривод перед установкой.
- Медленное повышение давления, стравить воздух, провести испытание под давлением в течение 30 минут перед вводом в эксплуатацию.
Точки обслуживания
- Регулярный осмотр: проверка герметичности, затяжки болтов и работоспособности; смазывайте шток ежемесячно.
- В случае утечки замените прокладки, седла или набивку; отполируйте или замените изношенные твердые поверхности уплотнений.
- Очистите корпус, нанесите антикоррозийное масло; усилить защиту в хлоридной/солевой среде.
- Не ремонтируйте под давлением; аккуратно устраняйте замятия; безопасно устраняйте неисправности приводов.
- Создайте записи о техническом обслуживании для управления жизненным циклом.
Почему стоит выбрать клапаны Bolaisi
Проверенная система качества
СертифицированоГБ/Т 19001-2016/ИСО 9001:2015международная система менеджмента качества.
Собственная ковка и обработка
Полный контроль процесса от сырья до готового клапана на нашем собственном заводе в Вэньчжоу.
100% испытания под давлением
Каждый шаровой кран с тонким фланцем перед поставкой проходит испытания корпуса и седла.
Инженерная поддержка
Наша техническая команда поможет вам выбрать материал корпуса, тип уплотнения, класс давления и привод.
Полный ассортимент продукции
Мы также поставляемфланцевые шаровые краны из нержавеющей стали, шаровые краны с изоляцией рубашкойишаровые краны из углеродистой стали.
OEM и ODM доступны
Поддерживаются нестандартные размеры, материалы, стандарты фланцев, приводы и фирменные таблички.
Изображение продукта
Часто задаваемые вопросы
Что такое шаровой кран с тонким фланцем из нержавеющей стали?
Это фланцевый шаровой кран с тонким цельным кованым корпусом, который на 30–50 % тоньше и на 20–40 % легче обычных фланцевых шаровых кранов. Он обеспечивает поток по всему проходу, двунаправленное уплотнение и быстрое открытие-выключение на 90°, что делает его идеальным для ограниченного пространства, плотной прокладки трубопроводов и легкого оборудования.
Сколько места и веса экономит тонкий дизайн?
По сравнению со стандартными фланцевыми шаровыми кранами тонкий кованый корпус на 30–50 % тоньше и на 20–40 % легче. Это снижает требования к поддержке, упрощает компоновку трубопроводов и снижает общую стоимость установки, что особенно ценно в салазках, морских системах и модульных технологических установках.
Какие классы давления и размеры доступны?
Мы производим шаровые краны с тонкими фланцами из нержавеющей стали от DN15 до DN200 (NPS от 1/2 до 8 дюймов) стандартных размеров DN25, DN50, DN80 и DN100. Классы давления включают PN16, PN25, PN40, PN64, PN100 и классы 150, 300, 600 для соответствия различным номинальным параметрам трубопровода.
В чем разница между мягким уплотнением и жестким уплотнением?
В мягком уплотнении используются седла из ПТФЭ или FKM для работы при температуре -20℃~180℃ с нулевой утечкой — идеально для линий водоснабжения, отопления, вентиляции и кондиционирования, пищевых продуктов и общих химических линий. В жестком уплотнении используются седла из нержавеющей стали или стеллита для работы при температуре -29℃~425℃ при высоком давлении и абразивных средах — идеальное решение для нефтехимической, паровой, термомасляной и электростанций.
Можно ли автоматизировать клапан с помощью электропривода?
Да. Все модели поддерживают электрические (двухпозиционные или модулирующие, Modbus дополнительно) и пневматические приводы через стандартную монтажную площадку ISO 5211. Также доступны варианты с червячной передачей и ручным рычагом или маховиком. Посмотрите нашэлектрические шаровые краны из нержавеющей сталидля справки.
Предлагаете ли вы производство OEM/ODM?
Да. Как прямой завод, мы поддерживаем нестандартные материалы корпуса (304 / 316 / 316L), тип уплотнения (PTFE / FKM / SS / Stellite), стандарт фланца (GB / ANSI / DIN / JIS), срабатывание и брендинг клиента. Отправьте свой чертеж или спецификацию, и мы сделаем соответствующее предложение. Пожалуйстасвязаться с намидля подробностей.
Готовы заказать шаровые краны с тонким фланцем из нержавеющей стали?
Отправьте нам свой размер, класс давления, стандарт фланца, среду и температуру — наши инженеры ответят техническим решением и ценовым предложением в течение 24 часов.
