Тройники с внутренней резьбой из нержавеющей стали
Bolaisi обеспечивает стабильное качество и профессиональное производство для промышленных решений по управлению потоками. Мы поставляем тройники с внутренней резьбой из нержавеющей стали, изготовленные в соответствии со стандартами API 608 и ASME, из кованой нержавеющей стали, номинальным давлением 1000 WOG и надежным управлением портом T/L. Как опытный производитель, мы обеспечиваем усовершенствованную резьбовую конструкцию, стабильное уплотнение и индивидуальные варианты для поддержки оптовых и проектных закупок по всему миру.
Тройники с внутренней резьбой из нержавеющей сталиобеспечивают надежное многоходовое управление трубопроводами среднего и высокого давления. Благодаря высокому номинальному давлению, гибкому протоку, резьбовому монтажу и корпусу из нержавеющей стали, они эффективно упрощают компоновку трубопроводов и снижают затраты на установку и обслуживание. Как многопортовыйшаровой кранОни широко используются во многих отраслях промышленности и служат надежным решением для смешивания, отклонения и перекрытия потоков.
1000 WOG, номинальное высокое давление
Рассчитан на давление 1000 фунтов на квадратный дюйм (≈6,9 МПа) для стабильной работы при работе с водой, нефтью и газом.
Многопортовое управление T-типа и L-типа
Т-образный порт для смешивания и распределения, L-порт для переключения и отключения — один клапан, несколько путей потока.
Установка с внутренней резьбой
Стандартная резьба NPT/BSPT/G — сварка не требуется, легкий инструмент и быстрая установка.
Корпус из кованой нержавеющей стали
Цельная или состоящая из двух частей кованая конструкция из стали 304/316/316L обеспечивает прочность и устойчивость к коррозии.
Класс VI по ANSI, нулевая утечка
Седла из PTFE/PPL с высокопрочными уплотнениями обеспечивают надежное герметичное закрытие.
Гибкое управление
Ручная ручка или редуктор; Доступны электрические и пневматические приводы с креплением ISO 5211.
Определение продукта
Шаровые краны-тройники с внутренней резьбой из нержавеющей стали представляют собой многоходовые регулирующие клапаны с номинальным значением WOG 1000, подходящие для работы в системе вода-нефть-газ. В нем используется шарик Т- или L-типа для смешивания, отклонения или переключения потока путем вращения на 90°.
Благодаря цельному или состоящему из двух частей кованому корпусу и внутреннему резьбовому соединению (NPT/BSPT/G) он позволяет выполнять монтаж без применения сварки с помощью инструментов. Изготовленный из нержавеющей стали 304/316/316L, он обладает высокой прочностью, устойчивостью к коррозии и длительным сроком службы, широко используется в нефтехимических, HVAC, промышленных, пищевых и фармацевтических системах. О фланцевых соединениях трубопроводов см.фланцевый шаровой кран из нержавеющей стали.
Технические параметры
| Параметр Элемент | Значение параметра |
| Класс давления | 1000 WOG (1000 фунтов на квадратный дюйм ≈ 6,9 МПа); Испытание оболочки: 1500 фунтов на квадратный дюйм (≈10,3 МПа); Испытание на герметичность: 1100 фунтов на квадратный дюйм (≈7,6 МПа) |
| Номинальный диаметр | 1/4" ~ 2" (Ду8 ~ Ду50); Основные размеры: 1/2" (Ду15), 3/4" (Ду20), 1" (Ду25), 1-1/2" (Ду40). |
| Тип мяча | T-тип (3-ходовое смешивание/отключение), L-тип (2-ходовое отведение/отключение) |
| Конструкция корпуса и соединение | Цельный/двухсекционный кованый из нержавеющей стали; Внутренняя резьба (NPT/BSPT/G), сварка не требуется. |
| Основной материал | Корпус/шар/шток: нержавеющая сталь 304/316/316L; Седло: ПТФЭ/ППЛ; Уплотнения: высокопрочная резина/гибкий графит. |
| Применимая температура | Седло из ПТФЭ: -20℃ ~ 120℃; Сиденье PPL: -20 ℃ ~ 200 ℃ |
| Применимые носители | Вода, масло, природный газ, сжиженный нефтяной газ, сжатый воздух, химические растворители, слабые/сильные агрессивные среды. |
| Метод работы | Ручной (бабочка/квадратная ручка/редуктор); Опционально: электрический (двухпозиционный/модулирующий), пневматический (одинарного/двойного действия), монтаж по стандарту ISO 5211. |
Значение 1000 WOG
1000 WOG — это универсальный рейтинг давления и среды в арматурной промышленности:
W
Вода
Чистая вода, оборотная вода, водопроводная вода, слабоагрессивные сточные воды.
O
Масло
Минеральное масло, гидравлическое масло, смазочное масло, дизельное топливо, бензин.
G
Газ
Природный газ, сжиженный нефтяной газ, сжатый воздух, инертный газ.
1000
Номинальное давление
Рабочее давление 1000 фунтов на квадратный дюйм (≈6,9 МПа) для трубопроводов среднего и высокого давления.
Шар Т-типа и шарик L-типа: основные различия
| Элемент сравнения | Т-образный шар | Шарик L-типа |
| Структура пути | Т-образный, 3-ходовой, три взаимозаменяемых порта | L-образный, 2-полосный, два подключенных порта |
| Основная функция | Смешивание, отклонение, сведение | Отвод, отключение |
| Применимые сценарии | Смешивание среды, гидравлическое распределение, многоканальные системы | Переключение потока, отключение цепи |
| Герметичность | ANSI класс VI | ANSI класс VI (более стабильный) |
| Табу на использование | Избегайте полного открытия в трех направлениях при высокой разнице давлений. | Строго нет трехстороннего соединения. |
Руководство по выбору материала
Нержавеющая сталь 304
Для общей воды, нефти и газа; -20℃~120℃; наиболее распространенные приложения.
Нержавеющая сталь 316
Для слабоагрессивных сред и хлоридсодержащих жидкостей; лучшая устойчивость к точечной коррозии.
Нержавеющая сталь 316L
Для сильных коррозийных, кислотных, щелочных и хлоридных газов; отличная свариваемость и устойчивость к коррозии.
Подбор сидений
ПТФЭ: хорошая герметизация, общая температура. PPL: высокая температура до 200 ℃.
Основные функции
Номинальное высокое давление
1000 WOG (6,9 МПа), стабильно для работы под высоким давлением.
Многопортовое управление
Шарики типа T/L для смешивания, распределения и переключения.
Простая установка
Стандартная резьба NPT/BSPT/G, сварка не требуется.
Премиум-материал
Корпус из кованой нержавеющей стали с превосходной коррозионной стойкостью.
Надежное уплотнение
ANSI класс VI с нулевой утечкой.
Гибкая работа
Ручной/электрический/пневматический, установленный по ISO 5211.
Широкий температурный диапазон
-20℃ ~ 200℃ в зависимости от материала сиденья.
Установка и обслуживание
Точки установки
- Подтвердите тип шара (T/L), размер, давление, резьбу и материал.
- Перед установкой очистите резьбу и полость клапана.
- Используйте ленту из ПТФЭ или резьбовой герметик; затяните как следует.
- Зарезервируйте достаточно места для ручки.
- Перед использованием выполните испытание давлением по стандарту 1000 WOG.
Точки обслуживания
- Регулярный осмотр на предмет утечек, коррозии и работоспособности.
- Очистите и нанесите антикоррозионную защиту на внешние детали.
- В случае утечки замените седла и уплотнения.
- Для электрических/пневматических приводов: проверьте двигатель, подачу воздуха и концевые выключатели.
- Не ремонтируйте под давлением.
Типичные сценарии применения
- Нефтехимия:среднее смешивание, отведение и переключение.
- Промышленное производство:гидравлические системы и контуры охлаждения.
- Муниципальная система отопления, вентиляции и кондиционирования:смешивание и распределение воды.
- Пищевая и фармацевтическая промышленность:контроль санитарной жидкости (316L).
- Газ и энергетика:переключение линий природного газа/СУГ.
Почему стоит выбрать клапаны Bolaisi
Проверенная система качества
СертифицированоГБ/Т 19001-2016/ИСО 9001:2015международная система менеджмента качества.
Собственная ковка и обработка
Полный контроль процесса от сырья до готового клапана на нашем собственном заводе в Вэньчжоу.
100% испытания под давлением
Каждый шаровой кран-тройник перед поставкой проходит испытания корпуса и герметичности на соответствие требованиям 1000 WOG.
Инженерная поддержка
Наша техническая команда поможет вам выбрать тип T или L, материал седла, стандарт резьбы и привод.
Полный ассортимент продукции
Мы также поставляемшаровые краны с внутренней резьбой из нержавеющей стали, электрические шаровые краны из нержавеющей сталиитрехходовые фланцевые шаровые краны.
OEM и ODM доступны
Поддерживаются нестандартные размеры, материалы, типы резьбы, привод и фирменная табличка.

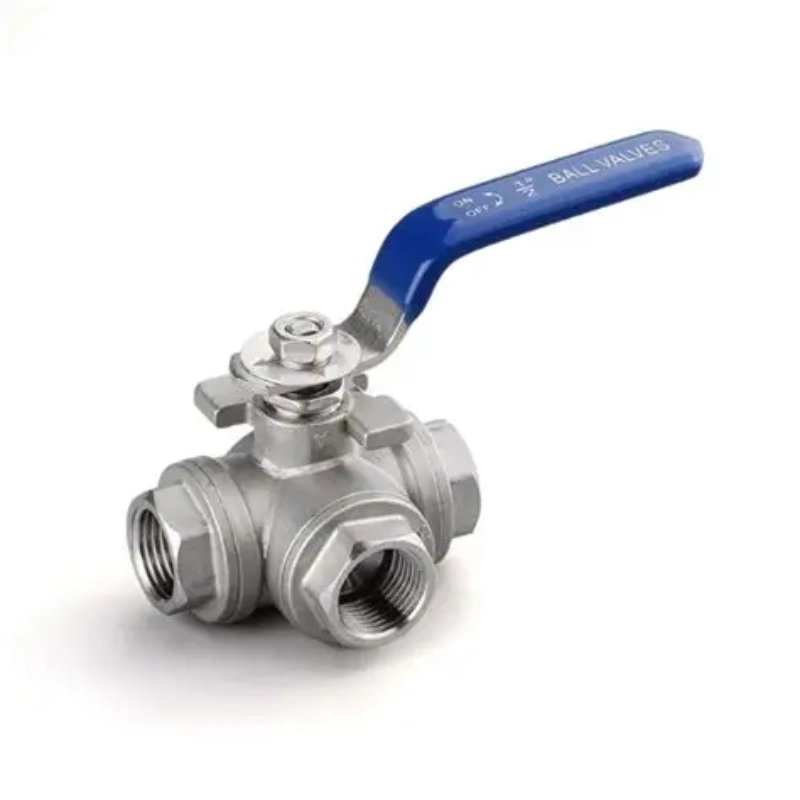

Изображение продукта
Часто задаваемые вопросы
В чем разница между трехходовым шаровым краном Т-типа и L-типа?
Шар Т-образного типа имеет Т-образный проход, который взаимозаменяемо соединяет три порта, что делает его идеальным для смешивания, отклонения и схождения потоков. Шарик L-типа имеет L-образный проход, который соединяет одновременно только два порта, что делает его пригодным для переключения и перекрытия потока. Выберите тип T для режима смешивания и тип L для отводящих или изолирующих цепей.
Что означает 1000 WOG на шаровом кране?
1000 WOG означает, что клапан рассчитан на рабочее давление 1000 фунтов на квадратный дюйм (≈6,9 МПа) при работе с водой, нефтью и газом. Это общепринятый отраслевой рейтинг для шаровых кранов из нержавеющей стали с резьбой, который указывает на пригодность для трубопроводов среднего и высокого давления, перекачивающих воду, нефть, природный газ, сжиженный нефтяной газ и сжатый воздух.
Какие размеры и стандарты резьбы доступны?
Мы производим тройники с внутренней резьбой из нержавеющей стали диаметром от 1/4 до 2 дюймов (от DN8 до DN50) с основными размерами 1/2", 3/4", 1" и 1-1/2". Стандартные варианты резьбы включают NPT, BSPT и G (BSPP). Пользовательские стандарты резьбы доступны по запросу.
Могут ли эти клапаны быть автоматизированы с помощью электрических или пневматических приводов?
Да. Все модели оснащены монтажной площадкой ISO 5211 для непосредственного монтажа привода. В качестве опции доступны электрические (двухпозиционные или модулирующие) и пневматические приводы (одинарного или двойного действия), что делает их пригодными для автоматизированных систем управления технологическими процессами. Посмотрите нашэлектрические шаровые краны из нержавеющей сталидля справки.
Какова максимальная рабочая температура?
С седлами из ПТФЭ клапан выдерживает температуру от -20 ℃ до 120 ℃. С сиденьями PPL диапазон простирается от -20℃ до 200℃. Если требуются более высокие температуры, пожалуйста,связаться с намидля подходящего альтернативного дизайна.
Предлагаете ли вы производство OEM/ODM?
Да. Являясь прямым заводом, мы поддерживаем нестандартные материалы корпуса, конфигурацию шарика T/L, стандарты резьбы, срабатывание, тип ручки и брендинг клиента. Отправьте свой чертеж или спецификацию, и мы сделаем соответствующее предложение.
Нужна быстрая расценка на тройники из нержавеющей стали?
Отправьте нам свой размер, стандарт резьбы, тип порта T или L, среднее и рабочее давление — наши инженеры ответят техническим решением в течение 24 часов.
