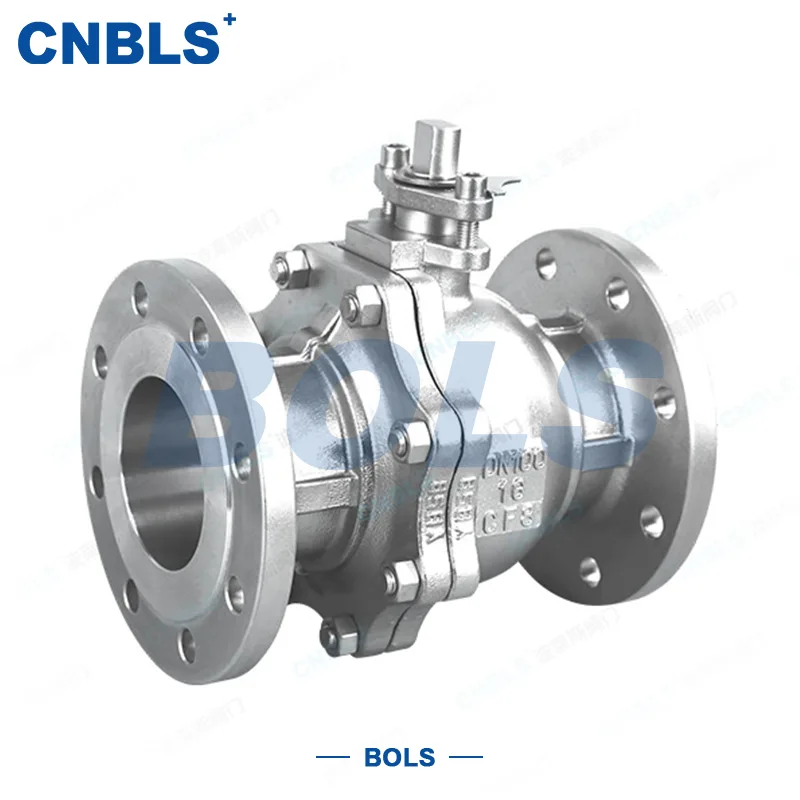

Фланцевый шаровой клапан из нержавеющей стали

Bolaisi Valve Co., Ltd. — специализированный бренд клапанов с почти двадцатилетним опытом работы в сфере управления промышленными жидкостями. Расположенная в Вэньчжоу, провинция Чжэцзян, известная как «столица насосов и клапанов Китая», компания специализируется на производстве широкого спектра клапанов из нержавеющей стали. Bolaisi Valve придерживается стратегии рынка высокого класса, избегая продукции низкого качества. Фланцевые шаровые краны из нержавеющей стали производятся методом литья из силиказоля, а корпуса клапанов подвергаются вторичной пескоструйной обработке. Являясь надежным поставщиком систем трубопроводов для жидкостей, компания применяет строгую систему контроля качества; Каждый клапан перед отправкой с завода проходит многочисленные моделируемые испытания, охватывающие все этапы: от анализа сырья и механической обработки до сборки уплотнения и испытаний под двойным давлением (гидростатическим и пневматическим). Имея большой опыт в производстве фланцевых кранов с плавающим шаром из нержавеющей стали, компания специализируется на клапанах, характеризующихся низким сопротивлением потоку, нулевой утечкой и простотой обслуживания. Все показатели производительности, включая давление, температуру и возможности уплотнения, получены на основе реальных условий эксплуатации трубопровода, что обеспечивает точные характеристики без завышения номинальных значений.

Тестирование производительности в реальных условиях эксплуатации

1. Тестирование циркуляции трубопровода

·Продолжительность испытания: Испытания с непрерывной циркуляционной нагрузкой (водой, маслом или паром) продолжительностью несколько часов.

·Сценарии испытаний: Трубопроводы для транспортировки химикатов, муниципальные сети водоснабжения и канализации, газопроводы, водо-/паропроводы электростанций, а также жидкостные системы в металлургии и производстве бумаги.

·Совместимые среды: пресная вода, нефтепродукты, природный газ, высокотемпературный пар и слабоагрессивные жидкости.

·Основной вывод: Для запорной арматуры промышленных трубопроводов первостепенное значение имеют надежность уплотнения, высокая пропускная способность (большое отверстие) и совместимость с приводом; Этот фланцевый шаровой кран специально разработан для обеспечения низкого сопротивления потоку и быстрого открытия/закрытия.

2. Сравнительные испытания уплотнительных конструкций с плавающим шаром.

30-дневное циклическое испытание давлением при высокой/низкой температуре, сравнивающее стандартный базовый фланцевый шаровой кран с фланцевым шаровым краном из нержавеющей стали, соответствующим стандарту Bolaisi GB:

·Базовый фланцевый шаровой клапан: седло склонно к износу и утечкам после длительного воздействия потока среды; нестандартные размеры фланцев, несовместимые с основными промышленными трубопроводами; поддерживает только ручное управление.

·Фланцевый шаровой клапан, соответствующий стандарту Bolaisi GB: имеет плавающий шар с двунаправленным самозатягивающимся уплотнением; целостность уплотнения остается стабильной после термоциклирования; стандартизированные размеры фланцев GB обеспечивают широкую совместимость; Корпус клапана допускает непосредственную установку червячных, пневматических или электрических приводов для автоматического управления.

Ключевые структурные преимущества:

1. Прямоточный путь потока с плавающим шаром. Полнопроходная конструкция минимизирует сопротивление потоку, обеспечивая плавный поток среды и предотвращая засорение из-за накопления мусора.

2. Фланцевое соединение, соответствующее требованиям GB: стандартизированная конфигурация болтовых отверстий обеспечивает совместимость с основными промышленными трубопроводами и упрощает установку, демонтаж и обслуживание.

3. Конструкция штока, совместимая с несколькими приводами: стандартный удлиненный шток позволяет напрямую прикреплять рукоятки, червячные передачи или пневматические/электрические приводы.

4. Двунаправленное уплотнение под давлением: обеспечивает герметичное уплотнение независимо от направления потока, что делает его пригодным для трубопроводов с прямым или обратным потоком.

3. Испытание характеристик уплотнения для высоко- и низкотемпературных сред.

Клапан подвергается имитационным испытаниям на герметичность для двух различных условий эксплуатации: жидкости при температуре окружающей среды и высокотемпературный пар:

·Параметры проверки состояния мягкого уплотнения: Температура среды ≤150°C; непрерывная циркуляция воды, газа и нефти в течение 720 часов. Результаты испытаний: Седло из ПТФЭ не изнашивается; отсутствие внутренних утечек при опрессовке на газонепроницаемость; подходит для чистой воды, газа и масла при температуре окружающей среды (без частиц).

·Параметры испытания состояния усиленного уплотнения: Температура среды ≤200°C; непрерывные испытания высокотемпературным паром и средами, содержащими микропримеси. Результаты испытаний: Усиленные уплотнительные поверхности выдерживают высокотемпературную эрозию и воздействие частиц; отсутствие внутренней или внешней утечки в условиях высоких температур.

Решение для уплотнений двойной совместимости охватывает подавляющее большинство применений промышленных жидкостей. Один корпус клапана может быть оснащен уплотнением, соответствующим температуре среды, что позволяет одному клапану работать в нескольких рабочих условиях и снижает затраты на закупки и складские запасы для предприятий.

Сценарии применения

Химическая промышленность

Транспортировка кислых/щелочных жидкостей, трубопроводы химического сырья, реакторные трубопроводы и системы водоснабжения/дренажа в химических парках; Шаровые краны с фланцем из нержавеющей стали, устойчивые к коррозии, работают с различными агрессивными средами и обеспечивают быстрое перекрытие.

Нефтяная и газовая промышленность

Нефтепромысловые трубопроводы, газотранспортные сети, оборудование для разделения нефти и газа, трубопроводы нефтеперерабатывающей нефти; отличается высокой устойчивостью к давлению и целостностью уплотнения, подходит для условий среднего и высокого давления и обеспечивает надежную изоляцию жидкости.

Водоочистка и защита окружающей среды

Муниципальные водопроводы, трубопроводы очистных сооружений, оборудование для очистки воды, системы оборотной воды и проекты дренажа дождевой воды; Фланцевые шаровые краны из нержавеющей стали большого диаметра облегчают регулирование расхода в обширных трубопроводных сетях.

Фармацевтическая и пищевая промышленность

Линии фармацевтической очищенной воды, линии жидкостей для пищевой промышленности и системы производства/транспортировки напитков; Гигиенические материалы обеспечивают чистоту и чистоту, соответствующие стандартам чистого производства.

ОВиК и тепловая энергетика

Магистрали центрального кондиционирования, трубопроводы отопления жилых помещений, сети передачи тепловой энергии и арматура котельных; устойчивость к высоким температурам делает их пригодными для применения в системах с горячей водой и паром.

Власть и новая энергия

Системы оборотной воды электростанций, линии подачи жидкости для нового энергетического оборудования, трубопроводы систем хранения энергии и линии промышленной охлаждающей воды; обеспечивает стабильную и долговечную работу. Муниципальное строительство

Магистральные трубопроводы для строительных комплексов, модернизация муниципальных сетей, промышленные трубопроводы для заводских площадок, а также крупномасштабные системы водоснабжения и водоотведения; имеет надежные фланцевые соединения для облегчения дальнейшего обслуживания и разборки.

Морская и оффшорная промышленность

Судовое водоснабжение и водоотведение, трубопроводы трюмной жидкости и линии передачи морской платформы; виброустойчив и устойчив к коррозии, предназначен для эксплуатации в сложных условиях эксплуатации на открытом воздухе.

Технические характеристики продукта

1. Бренд/модель: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Материал корпуса: нержавеющая сталь; устойчив к коррозии и эрозии, подходит для длительной эксплуатации в промышленных жидкостях

3. Номинальный диаметр: DN15–DN400 (охватывает все: от небольших ответвлений до промышленных сетей; возможна индивидуальная настройка)

4. Тип уплотнения: мягкое уплотнение из ПТФЭ/усиленное высокотемпературное уплотнение.

5. Номинальное давление: доступно несколько вариантов (PN10/16/25/40/64).

6. Направление потока: двунаправленный поток; Самоуплотняющаяся конструкция с плавающим шариком

7. Тип соединения: стандартное фланцевое соединение GB; соответствует универсальным стандартам размеров фланцев

8. Тип клапана: плавающий шар, проходная конструкция.

9. Применимые среды: пресная вода, нефть, природный газ, высокотемпературный пар, слабоагрессивные жидкости.

10. Рабочая температура: мягкое уплотнение ≤150°C; жесткое уплотнение ≤280°C

11. Приведение в действие: стандартное ручное управление; совместим с червячными, пневматическими, электрическими или гидравлическими приводами

12. Управление: Шток поворачивает шар на 90° для полного открытия/закрытия; низкое сопротивление потоку и быстрая работа

Ключевые преимущества

1. Проверенная производительность: испытания в реальных условиях подтверждают характеристики; Герметичность, термостойкость и способность выдерживать давление подтверждены в ходе 720 часов циклических испытаний трубопровода — никаких завышенных показателей.

2. Широкий ассортимент: полный диапазон размеров (DN15–DN400) и номинального давления (от PN10 до PN64). Поддерживает несколько номинальных значений давления; единая линейка продукции подходит для промышленных трубопроводов различных размеров;

3. Гибкие варианты привода для легкой модернизации системы автоматизации: имеет стандартный удлиненный шток, устраняющий необходимость в переходных кронштейнах, что позволяет быстро устанавливать различные приводы для обеспечения дистанционного управления;

4. Конструкция с плавающим шаром и двунаправленным уплотнением для обеспечения герметичности: обеспечивает герметичное уплотнение независимо от направления потока, обеспечивая высокую безопасность для опасных сред, таких как нефть, газ и топливный газ;

5. Стандартизированные фланцы GB для высокой универсальности: одинаковые размеры отверстий под болты фланца позволяют осуществлять прямое соединение во время модернизации трубопровода без необходимости дополнительной механической обработки;

6. Строгий заводской контроль качества обеспечивает стабильное качество: включает дефектоскопию корпуса из нержавеющей стали и двойное гидростатическое/пневматическое испытание под давлением; устраняет дефекты, такие как песчаные дыры или утечки, перед отправкой, обеспечивая более длительный срок службы.

Почему стоит выбрать фланцевые шаровые краны Bolaisi из нержавеющей стали?

Вы ищете запорный шаровой кран из нержавеющей стали, который работает с различными средами и номинальными давлениями и поддерживает модернизацию системы автоматизации? Выберите фланцевый шаровой кран Bolaisi из нержавеющей стали серии Q41F/W, созданный на основе проверенных процессов литья и механической обработки из нержавеющей стали, проверенных часами реальных испытаний трубопроводов в различных условиях и гарантированных всесторонним контролем качества. Почему стоит выбрать Bolaisi:

Более 20 лет опыта производства клапанов

Имея более чем двадцатилетний опыт работы в отрасли клапанов, мы обладаем опытом и производственными возможностями для предоставления высококачественных решений в области клапанов.

Строгий контроль качества

От закупки сырья до окончательной поставки мы осуществляем строгие проверки качества на протяжении всего производственного процесса, чтобы обеспечить стабильную работу и длительный срок службы.

Профессиональные услуги по настройке

Мы предлагаем изготовление клапанов по индивидуальному заказу на основе чертежей, образцов и конкретных требований заказчика для удовлетворения разнообразных потребностей различных проектов.

Расширенные производственные возможности

При поддержке профессиональных производственных мощностей и опытной технической команды мы обеспечиваем высокую эффективность производства и стабильные мощности поставок.

Надежный мировой поставщик

Нашим клапанам доверяют клиенты по всему миру, они экспортируются во многие страны и регионы и поддерживаются долгосрочными и стабильными партнерскими отношениями с клиентами по всему миру.

Комплексная поддержка клиентов

Мы предоставляем профессиональную поддержку и обслуживание на протяжении всего периода партнерства, охватывая все: от запросов на продукцию и утверждения образцов до отслеживания хода производства и послепродажного обслуживания.

Часто задаваемые вопросы

В1: Может ли этот фланцевый шаровой кран из нержавеющей стали регулировать поток? Можно ли использовать его в полуоткрытом положении в течение длительного времени?

О: Этот продукт в первую очередь предназначен для включения и выключения и может обеспечивать кратковременное регулирование расхода; однако длительная эксплуатация в частично открытом состоянии не рекомендуется, так как длительное дросселирование ускоряет эрозию и износ уплотнительных поверхностей, тем самым сокращая срок службы клапана. Для точного контроля расхода рекомендуется использовать регулирующий шаровой клапан с V-образным отверстием.

Вопрос 2: Какой тип уплотнения следует выбрать для работы с высокотемпературным паром (150°C/200°C)?

A: Для чистой воды, масла или стандартного пара при температуре ≤150°C подходит стандартное мягкое уплотнение из ПТФЭ (тефлона). Для пара с температурой около 200°C рекомендуется использовать устойчивое к высоким температурам твердое уплотнение, чтобы предотвратить выход из строя или утечку, вызванную размягчением стандартных уплотнений из ПТФЭ при высоких температурах.

В3: Можно ли использовать корпус клапана из нержавеющей стали 304 со средой, содержащей ионы хлорида или морскую воду?

О: Стандартный корпус клапана 304 подходит только для чистой воды или масла с низким содержанием ионов хлорида. Для агрессивных сред с высоким содержанием ионов хлорида, таких как морская вода или процессы травления, требуется корпус клапана из нержавеющей стали 316 или 316L для эффективной защиты от точечной коррозии, вызванной хлоридами.

В4: Как следует устранять небольшие утечки в штоке? Нужно ли снимать весь клапан?

О: Снимать клапан с трубопровода нет необходимости; Проблему можно быстро решить, просто сняв верхний сальник и заменив внутреннее уплотнение. Этот процесс прост и сводит к минимуму время простоя на техническое обслуживание.

Вопрос 5: Можно ли установить пневматические или электрические приводы на ручные клапаны?

А: Да. Корпус клапана имеет универсальную конструкцию с удлиненным штоком, что позволяет модернизировать систему автоматизации, просто прикрепив привод с соответствующим крутящим моментом — замена корпуса клапана или модификация трубопровода не требуются.

Вопрос 6: Можно ли использовать фланцы с разными номинальными давлениями (PN16, PN25, PN40) взаимозаменяемо?

О: Смешивать их не рекомендуется. Фланцы с разными номинальными давлениями различаются по толщине, диаметру болтовых отверстий и стандартам выдерживания давления; их смешивание создает угрозу безопасности, например, утечку под высоким давлением или деформацию фланца. Выбор должен соответствовать расчетному давлению трубопровода.

В7: Как часто следует обслуживать клапан? Требуют ли изнашиваемые детали периодической замены?

О: Для стандартных условий эксплуатации с использованием чистой воды или масла при температуре окружающей среды достаточно проверки один раз в год. При работе с высокими температурами, газами или агрессивными средами проверки следует проводить каждые шесть месяцев. Если уплотнительная прокладка и седло клапана не имеют признаков износа или утечек, их можно продолжать использовать; замена изнашиваемых деталей необходима только в случае возникновения протечек, что исключает необходимость обязательной периодической замены.

В8: Что делать, если клапаны большого диаметра (DN300, DN350) трудно эксплуатировать?

О: Для трубопроводов большого диаметра рекомендуется оснащать задвижки червячным механизмом для существенного снижения рабочего момента; для автоматизированных применений можно установить пневматические или электрические приводы, обеспечивающие дистанционное управление одним касанием, что исключает необходимость ручного управления.
