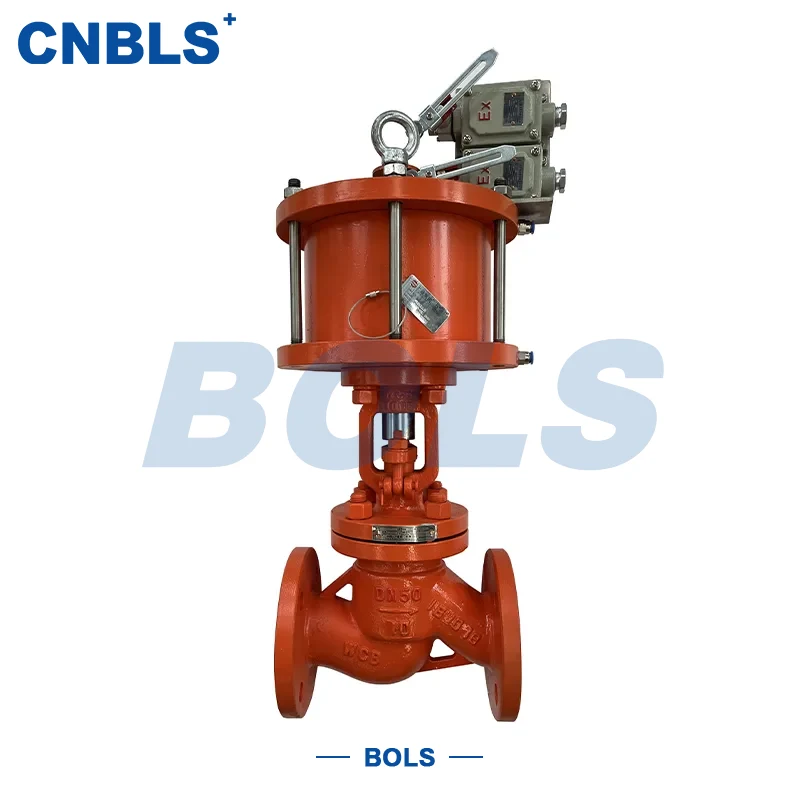

Плунжерные задвижки из нержавеющей стали

Плунжерные задвижки из нержавеющей стали представляют собой прецизионный запорно-регулирующий клапан с уплотнительной конструкцией плунжерного типа. Шток клапана приводит в движение плунжер вертикально, обеспечивая плотное перекрытие и точный контроль потока благодаря точно обработанному седлу.

Конструкция серии UJ41H, полностью изготовленная из нержавеющей стали, обеспечивает стабильное уплотнение, высокую износостойкость и хорошие коррозионные характеристики. Накладка из твердого сплава на уплотнительные поверхности позволяет клапану работать с вязкими средами, слабоабразивными жидкостями и агрессивными технологическими условиями. Такая конструкция обеспечивает длительный срок службы в требовательных трубопроводных системах.

Принцип работы

Клапан управляет потоком посредством линейного движения, а не вращения:

Шток перемещает плунжер вверх и вниз вдоль оси.

Плунжер и седло образуют прецизионное линейно-контактное уплотнение.

Дроссельное регулирование потока достигается за счет постепенного открытия.

По сравнению с обычными седельными клапанами конструкция плунжера снижает риск утечек и повышает повторяемость регулирования.

Особенности продукта

Прецизионное уплотнение плунжера

Соответствующая шлифовка плунжера и седла обеспечивает стабильные характеристики металлического уплотнения, подходящие для применений, требующих строгого закрытия.

Износостойкость и коррозионная стойкость

Ключевые области уплотнения покрыты твердым сплавом Stellite, что повышает устойчивость к эрозии, частицам и работе при высоких температурах.

Полностью конструкция из нержавеющей стали

Доступно несколько марок нержавеющей стали, соответствующих различным уровням коррозии и диапазонам температур.

Широкие температурные возможности

При соответствующей упаковке и материалах клапан может работать в широком температурном диапазоне, поддерживая как стандартные, так и повышенные температурные системы.

Гибкие возможности срабатывания

Доступны ручные, электрические и пневматические конфигурации, позволяющие устанавливать клапан на ручные трубопроводы или автоматизированные системы управления технологическими процессами.

Технические характеристики

Основная конфигурация материала

Кузов и капот

Ключевые внутренние детали

Типичные применения

Задвижки плунжерные из нержавеющей стали широко используются там, где требуется надежное закрытие и стабильное дросселирование:

Линии нефтехимической переработки

Паровые и водяные системы электростанций

Металлургические трубопроводы

Фармацевтические производственные линии

Системы пищевой промышленности

Общий контроль промышленных жидкостей

Он хорошо работает при работе с мягкими частицами, вязкими жидкостями и слабоагрессивными средами.

Рекомендации по выбору

Давление и температура

Подтвердите рейтинг PN/класса в соответствии с условиями эксплуатации. Для высоких температур и высокого давления рекомендуется использовать материал 316 и более высокий класс давления.

Средние характеристики

В случае вязких сред или сред, содержащих частицы, проверьте износостойкость пары уплотнений плунжера. Для более сильной коррозии выберите 316L.

Фланцевая облицовка

Соответствуйте стандарту фланца трубопровода. Для высокого давления или опасных сред покрытия MFM или TG обеспечивают повышенную надежность уплотнения.

Выбор срабатывания

Руководство: малый и средний размер, низкая рабочая частота.

Электрический/пневматический: дистанционное управление или частое регулирование.

Требование к уплотнению

Для строгого режима отключения необходимо обеспечить согласованную шлифовку плунжера и седла.

Установка и обслуживание

Примечания по установке

Перед установкой проверьте модель, номинал и материал.

Очистите внутреннюю полость и поверхности фланцев.

Установите в соответствии с маркировкой направления потока (низкий вход, высокий выход).

Перед вводом в эксплуатацию проверьте проводку привода или подачу воздуха.

Рекомендации по техническому обслуживанию

Регулярно проверяйте состояние уплотнения упаковки.

При появлении незначительной утечки равномерно затяните болты сальника.

Переточите или замените плунжер/седло, если эффективность уплотнения ухудшится.

После длительного простоя вручную переместите клапан перед повторным запуском.

Правильное техническое обслуживание гарантирует, что плунжерные задвижки из нержавеющей стали сохранят стабильную точность управления и долгосрочную надежность уплотнения.
