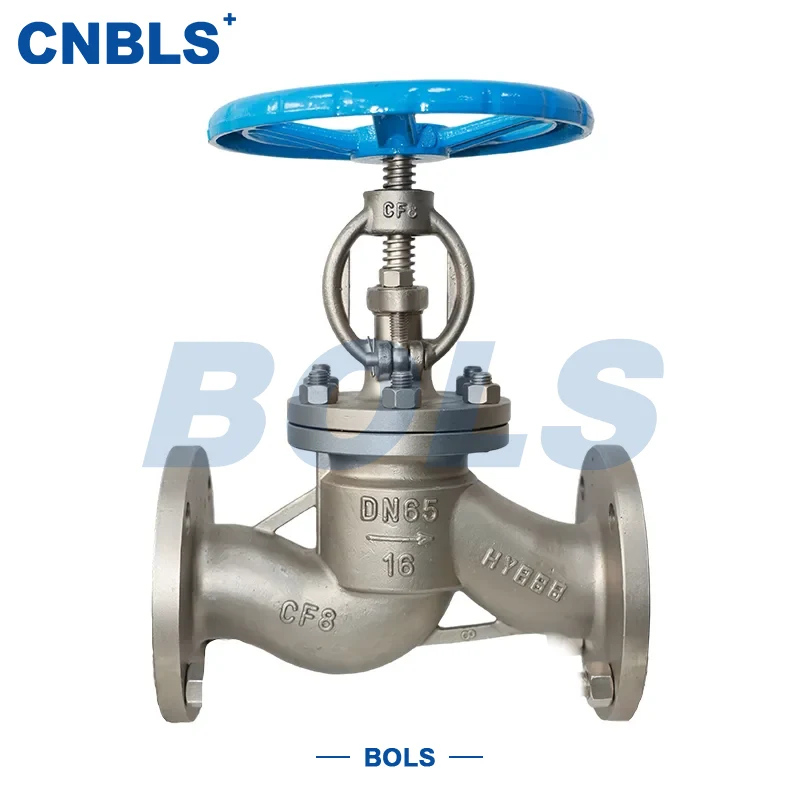

Фланцевые клапаны из нержавеющей стали из кованой стали

Фланцевые клапаны из кованой стали из нержавеющей стали изготавливаются с использованием интегральной технологии ковки и относятся к высокопрочной запорно-регулирующей арматуре. Основная конструкция состоит из кованого корпуса, крышки и диска из нержавеющей стали. Клапан обеспечивает надежное двухпозиционное управление и точное регулирование расхода путем перемещения диска вверх и вниз через шток клапана.

По сравнению с обычными клапанами из литой стали, шаровые клапаны из кованой стали из нержавеющей стали имеют более высокую плотность материала, большую механическую прочность и более стабильную ударопрочность. Благодаря коррозионностойкой нержавеющей стали и зрелой структуре уплотнения, клапаны могут работать в течение длительного времени в средах с высокой температурой, высоким давлением и агрессивными средами. Разработанные и изготовленные в соответствии со стандартами GB, API, ASME и другими стандартами, они широко используются в нефтегазовой, химической, электростанциях и морских системах, обслуживающих в качестве ключевых элементов управления трубопроводами высокого давления.

Основная структура и характеристики производительности

■ Цельный кованый корпусКорпус и крышка изготавливаются путем ковки в открытых или закрытых штампах, имеют плотную внутреннюю структуру и не имеют литейной пористости. Стойкость конструкции превосходит литые клапаны в условиях колебаний давления или ударов.

■ Прямоточный проход для потокаСтандартная прямоточная конструкция снижает локальное сопротивление потоку и обеспечивает более линейную регулировку потока, что идеально подходит для технологических систем, требующих стабильного управления.

■ Конструкция внешнего винта и траверсы OS&Y. Конструкция подъемного штока позволяет четко наблюдать за положением клапана. Резьба штока изолирована от среды, что продлевает срок службы.

■ Различные решения по уплотнению. В зависимости от условий эксплуатации доступно металлическое твердое уплотнение или мягкое уплотнение из ПТФЭ, что позволяет использовать клапаны как в условиях высоких температур и высокого давления, так и в условиях применения с чистыми средами.

Основные технические параметры

Конфигурация основного материала Корпус и крышка

Кузов и капот

Отделка и герметизация

● Шток клапана: дисперсионно-твердеющая нержавеющая сталь 316 или 17-4PH.

● Седло/диск: наплавка из стеллита или уплотнение из материала корпуса.

● Упаковка: гибкий графит или армированный ПТФЭ.

● Фланцевая прокладка: спирально-навитая прокладка/кольцевая прокладка из ПТФЭ/RJ.

Благодаря вышеуказанной системе материалов фланцевые запорные клапаны из кованой нержавеющей стали обеспечивают сбалансированные характеристики износостойкости и стабильности уплотнения.

Варианты срабатывания и подключения

При правильной конфигурации привода фланцевые клапаны из кованой нержавеющей стали могут стабильно работать в автоматизированных системах.

Ключевые рекомендации по выбору

Выбор по классу давления

● Для PN100 и выше или переменного давления: предпочтительна кованая конструкция.

● Для сверхвысокого давления: рекомендуется использовать фланцевую поверхность RJ.

Выбор материала по коррозионной активности

● Общее обслуживание: 304.

● Хлор или кислота: 316L.

● При высокой температуре: проверьте допустимое напряжение материала.

Выбор по требованию к уплотнению

● Высокая температура, высокое давление, содержание частиц: металлическое жесткое уплотнение.

● Чистая работа со строгим контролем утечек: мягкое уплотнение из ПТФЭ.

Сопоставление по режиму работы

● DN≤80 и низкая рабочая частота: вручную.

● Дистанционное или автоматическое управление: электрическое/пневматическое.

● Большой диаметр высокого давления: коническая передача.

Установка, эксплуатация и обслуживание

Установка

● Проверьте модель, класс давления и совместимость материалов.

● Проверка кованых поверхностей на наличие механических повреждений.

● Устанавливайте в направлении потока, указанном на корпусе: низкий вход, высокий выход.

Ввод в эксплуатацию и эксплуатация

● Работайте вручную плавно и медленно, чтобы избежать ударов.

● Провести поэтапное испытание давлением на холостом ходу для электрических/пневматических клапанов.

● Обеспечьте отсутствие утечек перед запуском систем высокого давления.

Обслуживание

● Регулярно проверяйте сальник и фланцевые соединения.

● Неразрушающий контроль UT/MT рекомендуется для долгосрочной эксплуатации.

● Отремонтируйте уплотнительные поверхности диска и седла, если эффективность регулирования ухудшится.

Перезагрузка после выключения

● Перед запуском проверьте плавность работы, повернув вручную.

● При необходимости провести испытание корпуса и уплотнений.

● Ввод в эксплуатацию только после прохождения проверки.

Приложения

Обладая высокопрочной кованой конструкцией и надежной системой уплотнения, фланцевые клапаны из кованой стали из нержавеющей стали широко используются в:

● Транспортировка нефти и газа

● Химические заводы высокого давления

● Тепловые и атомные энергетические системы

● Морские и морские платформы

● Высокотемпературные технологические трубопроводы высокого давления.
