Почему двухкомпонентный фланцевый шаровой кран с высокой платформой является разумным выбором для управления современными промышленными трубопроводами

Абстрактный:Выбор правильного клапана может напрямую повлиять на безопасность трубопровода, эффективность автоматизации, затраты на техническое обслуживание и долгосрочную стабильность работы.Двухкомпонентный фланцевый шаровой клапан с высокой платформойотБолаисипредназначен для промышленных запорных устройств, где важны надежное уплотнение, низкое гидравлическое сопротивление, совместимость с гибкими средами и интеграция с приводом. Благодаря двухсекционному корпусу, конструкции уплотнения с плавающим шаром, сальниковому уплотнению штока и высокой монтажной платформе ISO5211 этот клапан представляет собой практичное решение для водных, нефтяных, газовых, паровых, химических, систем отопления, вентиляции и кондиционирования воздуха и других промышленных трубопроводных систем.

Оглавление

• Что такое двухсекционный фланцевый шаровой клапан с высокой платформой?
• Как его структура улучшает производительность трубопровода?
• Каковы основные преимущества?
• Как сравниваются мягкие и металлические твердые уплотнения?
• Каковы ключевые технические параметры?
• Где можно использовать этот шаровой кран?
• Как покупателям следует выбирать правильный клапан?
• Почему стоит выбрать Bolaisi в качестве производителя клапанов?
• Часто задаваемые вопросы
• Заключение

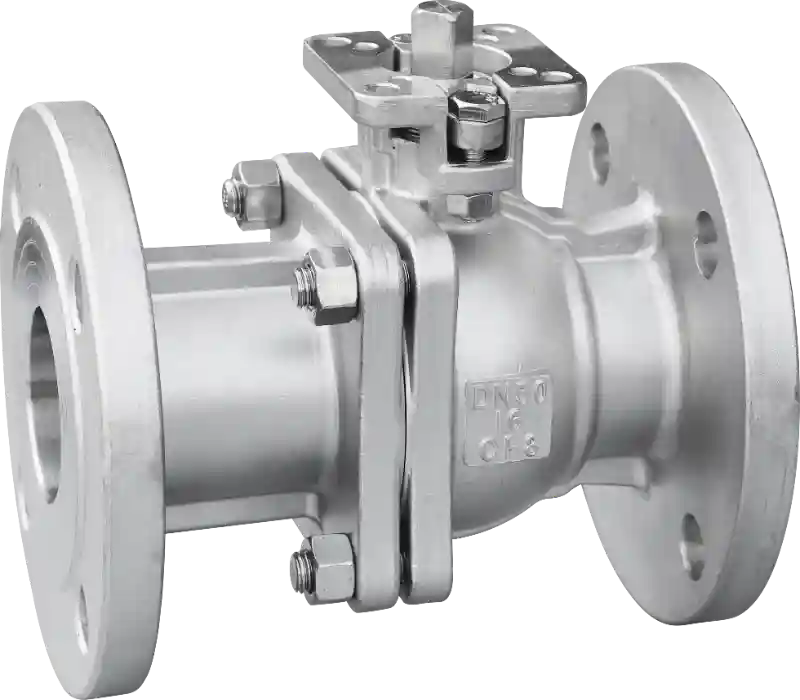

Что такое двухсекционный фланцевый шаровой клапан с высокой платформой?

Двухкомпонентный фланцевый шаровой кран с высокой платформой — это промышленный четвертьоборотный клапан, предназначенный в первую очередь для надежного перекрытия трубопровода. Его шар вращается на 90 градусов, открывая или закрывая проход для потока, обеспечивая быструю работу и относительно низкое сопротивление потоку. Двухкомпонентная конструкция также делает осмотр и обслуживание более удобными по сравнению с конструкциями, доступ к которым после установки затруднен.

Одной из его определяющих особенностей являетсяВысокая монтажная платформа ISO5211. Вместо того, чтобы во многих установках требовать дополнительный кронштейн привода, стандартизированная платформа позволяет напрямую устанавливать совместимые электрические или пневматические приводы. Это делает клапан особенно подходящим для проектов, где требуется автоматическое или дистанционное управление трубопроводом.

Согласно информации о продукции Bolaisi, клапан доступен в размерах DN15–DN200 (1/2–8 дюймов), имеет корпус из нержавеющей стали и имеет номинальное давление PN16. Он поддерживает двунаправленный поток и может быть оснащен мягким уплотнением из ПТФЭ или жестким металлическим уплотнением в зависимости от условий эксплуатации.

Как его структура улучшает производительность трубопровода?

Производительность промышленного клапана зависит не только от материала, но и от его внутренней конструкции и конструкции соединений. Конструкция Bolaisi включает в себя несколько особенностей, предназначенных для удовлетворения общих требований к трубопроводам.

Разъемный корпус клапана, состоящий из двух частей

Разъемный корпус обеспечивает практический баланс между структурной целостностью и удобством обслуживания. Его конструкция облегчает осмотр, сборку и техническое обслуживание, сохраняя при этом постоянные размеры обработки. Для промышленных пользователей более легкий доступ может помочь сократить время обслуживания и ненужные простои трубопровода.

Уплотняющая конструкция с плавающим шаром

Конструкция с плавающим шариком обеспечивает двунаправленное уплотнение. Под средним давлением шар прижимается к седлу клапана, помогая поддерживать контакт между уплотняющими поверхностями. Эта структура особенно полезна для приложений с отключением, где надежная изоляция важнее, чем регулирование производительности.

Сальниковое уплотнение штока

В штоке клапана используется сальниковая конструкция, предназначенная для минимизации внешних утечек. Уплотнение также можно заменить во время технического обслуживания, что может снизить сложность обслуживания и помочь избежать ненужного снятия всего клапана с трубопровода.

ISO5211 Высокая платформа

Высокая монтажная платформа является одной из наиболее важных особенностей автоматизированных систем. Его стандартизированный интерфейс поддерживает прямую установку совместимых пневматических или электрических приводов, упрощая интеграцию оборудования и снижая потребность в специальных монтажных компонентах.

Каковы основные преимущества двухсекционного фланцевого шарового крана с высокой платформой?

Инженерам, EPC-подрядчикам, дистрибьюторам и покупателям промышленных клапанов клапан следует оценивать по фактическим эксплуатационным требованиям, а не только по внешнему виду. К ключевым преимуществам относятся:

• Быстрая работа на 90°:Открытие и закрытие на четверть оборота обеспечивает быструю изоляцию трубопровода.
• Низкое сопротивление потоку:Прямой проход для шарика обеспечивает эффективное движение жидкости.
• Двунаправленное уплотнение:Конструкция с плавающим шаром обеспечивает перекрытие потока в любом направлении.
• Совместимость с автоматизацией:Высокая платформа ISO5211 упрощает установку привода.
• Гибкие возможности уплотнения:Мягкие уплотнения из ПТФЭ и металлические твердые уплотнения соответствуют различным требованиям к температуре и среде.
• Удобное обслуживание:Разъемный корпус и сменное уплотнение штока упрощают операции по обслуживанию.
• Широкий размерный охват:Варианты DN15–DN200 поддерживают широкий спектр применений на трубопроводах.

Эти характеристики делают клапан подходящим как для обычных систем ручного запора, так и для автоматизированного промышленного оборудования для регулирования жидкости.

Как сравниваются мягкие и металлические твердые уплотнения?

Выбор уплотнения является одним из наиболее важных вопросов при выборе шарового крана. Различные среды и температуры могут предъявлять к седлу клапана совершенно разные требования.

Опубликованная компания Bolaisi информация об испытаниях указывает на то, что версия с мягким уплотнением протестирована для применения при температуре до 150°C, тогда как версия с металлическим жестким уплотнением предназначена для условий до 280°C. Конфигурация с жестким уплотнением особенно полезна в тех случаях, когда высокотемпературная эрозия или удар частиц могут помешать обычным материалам с мягким уплотнением.

Покупатели всегда должны выбирать конфигурацию уплотнения в соответствии с фактической температурой, давлением, составом среды, требованиями совместимости и применимыми проектными стандартами.

Каковы ключевые технические параметры?

Понимание основных спецификаций облегчает инженерам и специалистам по закупкам определение того, подходит ли клапан к конкретной конструкции трубопровода.

Для проектов с дополнительными требованиями покупатели должны проверить номинальные значения давления и температуры, стандарты фланцев, совместимость сред, крутящий момент привода и другие технические параметры перед размещением заказа.

Где можно использовать этот шаровой кран?

Сочетание конструкции из нержавеющей стали, нескольких конфигураций уплотнений, фланцевого соединения и совместимости с приводом позволяет этому клапану использоваться в широком спектре промышленных применений.

• Муниципальное водоснабжение и канализация:Подходит для водопроводных сетей, систем вторичного водоснабжения и запорных трубопроводов сточных вод.
• Химическая обработка:Применимо к нефтепродуктам, слабоагрессивным жидкостям и некоторым высокотемпературным технологическим линиям.
• Передача газа:Используется на газопроводных станциях и запорных системах, где требуется надежная изоляция.
• Электростанции:Подходит для котлового пара, циркуляции отопления и связанных с ними трубопроводных систем.
• Заводская система отопления, вентиляции и кондиционирования:Может использоваться в системах циркуляции охлаждающей воды и масла-теплоносителя.
• Системы поддержки оборудования:Подходит для транспортировки нефти, охлаждающей циркуляции и других применений в области контроля промышленных жидкостей.

Если требуется автоматизация работы, совместимые электрические или пневматические приводы можно интегрировать через высокую платформу ISO5211, что делает клапан пригодным для централизованных или дистанционных систем управления.

Как покупателям следует выбирать правильный клапан?

Выбор промышленного шарового крана следует начинать с условий эксплуатации, а не только с размера клапана. Команды по закупкам могут использовать следующий контрольный список:

1. Определите среду.Определите, несет ли трубопровод воду, нефть, газ, пар или коррозионную жидкость или жидкость, содержащую частицы.
2. Подтвердите рабочую температуру.Выберите мягкое уплотнение из ПТФЭ или твердое металлическое уплотнение в соответствии с фактическим температурным диапазоном.
3. Подтвердите требования к давлению.Убедитесь, что номинальное давление клапана соответствует условиям проектирования системы.
4. Выберите номинальный диаметр.Сопоставьте размер DN и размеры фланцев с существующим трубопроводом.
5. Определите требования к срабатыванию.Если требуется дистанционное или автоматическое управление, проверьте совместимость привода и требуемый крутящий момент.
6. Проверьте совместимость материалов.Нержавеющая сталь и уплотнительные материалы должны подходить для транспортируемой среды.
7. Подумайте о техническом обслуживании.Конструкции с доступной упаковкой и практичной конструкцией корпуса могут помочь снизить сложность долгосрочного обслуживания.

ПрофессионалДвухкомпонентный фланцевый шаровой клапан с высокой платформойПоставщик должен быть в состоянии предоставить техническую информацию, которая поможет клиентам принять эти решения в соответствии с фактическими условиями работы.

Почему стоит выбрать Bolaisi в качестве производителя клапанов?

Чжэцзянская компания Bolaisi Valve Co., Ltd.работает как производитель и поставщик промышленной арматуры, обладающий возможностями производства, обработки, проверки, сборки и контроля качества. Согласно опубликованной производителем информации о продукте, каждый клапан проходит проверку механической обработки, проверку сборки, испытания под давлением и окончательную проверку перед отправкой.

Этот производственный подход важен, поскольку надежность промышленных клапанов зависит не только от номинальных характеристик. Соответствие размеров, качество уплотнения, точность сборки, испытания под давлением и окончательный контроль – все это способствует надежной работе в полевых условиях.

Для международных покупателей, ищущихКитайский производитель, поставщик или завод клапановКомпания Bolaisi предлагает двухсекционные фланцевые шаровые краны с высокой платформой различных размеров и конфигураций уплотнений. Конструкция продукта также отвечает практическим требованиям, которые все чаще встречаются на современных предприятиях: интеграция обычного оборудования для перекрытия трубопроводов с автоматизированными системами управления.

В портфель продукции Bolaisi дополнительно входят задвижки из нержавеющей стали, проходные клапаны, обратные клапаны, дроссельные заслонки и другие решения для промышленной арматуры, что позволяет покупателям приобретать различные компоненты управления трубопроводами от одного и того же профессионального поставщика.

Часто задаваемые вопросы

1. Какова основная цель двухсекционного фланцевого шарового крана с высокой платформой?

Его основное назначение – надежное перекрытие промышленных трубопроводов. Конструкция вращающегося шара на 90° обеспечивает быстрое открытие и закрытие, а конструкция плавающего шара обеспечивает двустороннее уплотнение.

2. Что делает высокая платформа ISO5211?

Высокая платформа ISO5211 обеспечивает стандартизированный интерфейс для установки привода. Это позволяет напрямую устанавливать совместимые электрические или пневматические приводы, упрощая автоматизацию и интеграцию оборудования.

3. В чем разница между мягким уплотнением и металлическим жестким уплотнением?

Мягкое уплотнение из ПТФЭ предназначено для таких применений, как чистая вода, газ и масло при нормальной температуре с заявленной рабочей температурой до 150°C. Металлическое жесткое уплотнение предназначено для более сложных условий, включая высокотемпературный пар и среды, содержащие частицы, с заявленной рабочей температурой до 280°C.

4. Какие размеры доступны?

Модель Bolaisi Q41F/H/Y представлена ​​в размерах от DN15 до DN200, что эквивалентно примерно от 1/2 до 8 дюймов. Фактическое наличие должно быть подтверждено в соответствии с требованиями проекта.

5. Можно ли использовать этот клапан с электроприводом?

Да. Встроенная высокая монтажная платформа ISO5211 предназначена для поддержки совместимых электрических или пневматических приводов. Выбор привода должен основываться на размере клапана, рабочем давлении, среде и требуемом рабочем крутящем моменте.

6. Подходит ли этот клапан для применения в условиях высоких температур?

Да, если выбрана соответствующая конфигурация уплотнения. Компания Bolaisi указывает версию с мягким уплотнением для температур до 150°C и версию с металлическим жестким уплотнением для температур до 280°C. Перед выбором пользователи должны проверить все условия давления и температуры.

Заключение

The Двухкомпонентный фланцевый шаровой клапан с высокой платформойсочетает в себе быструю работу на четверть оборота, двунаправленное уплотнение с плавающим шаром, удобный в обслуживании двухкомпонентный корпус, гибкие возможности уплотнения и совместимость с приводом ISO5211. Его применение варьируется от систем водоснабжения и газа до химической обработки, пара, систем отопления, вентиляции и кондиционирования воздуха и трубопроводов электростанций, и оно может обеспечить практическое решение для требований промышленного отключения и автоматического управления жидкостью.

Если вы ищете надежногоДвухкомпонентный фланцевый шаровой клапан с высокой платформойот профессионального китайского производителя и вам нужна помощь в выборе подходящего размера, конструкции уплотнения или конфигурации привода,связаться с намив Болаиси для получения технической помощи и подходящего решения по клапанам для вашего проекта.
