Телескопические дисковые затворы из нержавеющей стали с металлическим уплотнением

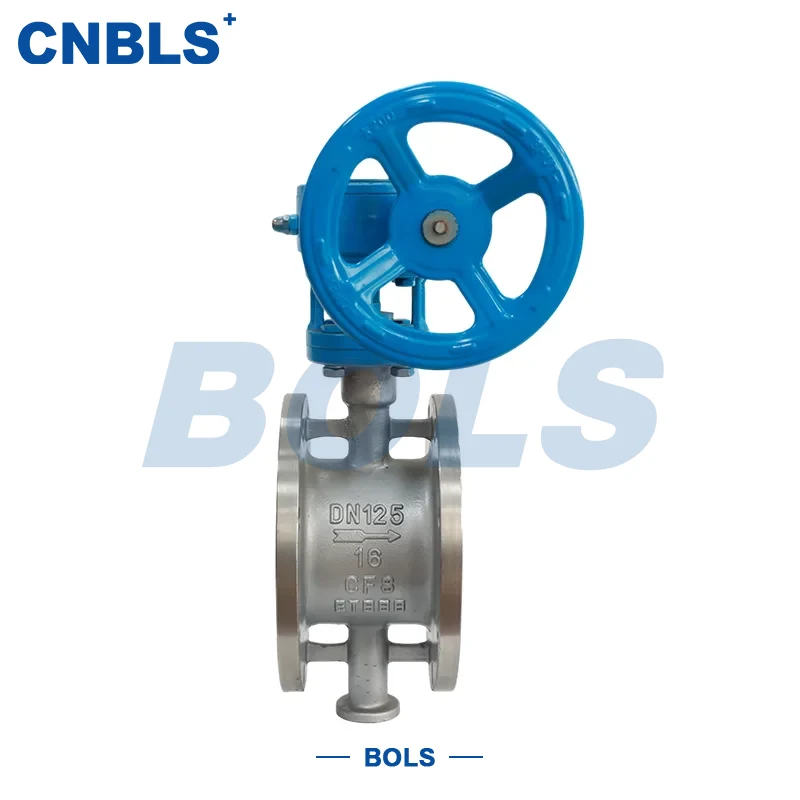

Телескопический дисковый затвор SD343H из нержавеющей стали с металлическим уплотнением представляет собой регулирующий клапан для трубопроводов среднего и большого размера, сочетающий в себе конструкцию с тройным смещением, металлическое жесткое уплотнение, осевую телескопическую компенсацию и червячный привод. Весь корпус клапана изготовлен из нержавеющей стали (дуплексная нержавеющая сталь 304/316/304L/316L/2205 и т. д.), что делает его пригодным для работы в средах с высокой температурой, высоким давлением и высокой коррозионной активностью.

Приводимый в движение червячным механизмом для вращения штока клапана, клапан приводит диск в действие для открытия, закрытия или регулирования, обеспечивая надежное закрытие и контроль потока среды. Корпус клапана имеет встроенную телескопическую компенсационную конструкцию, которая может компенсировать осевое смещение, вызванное разницей температур в трубопроводах, без необходимости использования дополнительных компенсаторов, что эффективно снижает риск концентрации напряжений в системе.

Благодаря стабильной конструкции и надежным характеристикам металлического уплотнения телескопические дисковые затворы из нержавеющей стали с металлическим уплотнением обычно используются в промышленных трубопроводных системах со сложными условиями работы, частыми изменениями температуры или большой длиной трубопровода.

Описание структуры и принципа работы

1. Проектирование конструкции с тройным смещением

В клапане используется проверенная конструкция дроссельной заслонки с тройным эксцентриситетом серии SD343. Благодаря конструкции с тройным смещением диск может быстро отделяться от седла клапана на начальной стадии открытия и достигать линейного сжатия только на конечной стадии закрытия, обеспечивая следующие преимущества:

● Низкое трение при открытии и закрытии.

● Минимальный износ уплотнительной поверхности.

● Стабильный момент открытия/закрытия и длительный срок службы.

Эта структура особенно подходит для металлических изделий с жесткими уплотнениями, обеспечивая надежную герметизацию даже в условиях высокой температуры и высокого давления.

2. Металлическая система жесткого уплотнения.

Уплотнительные поверхности седла клапана и диска обработаны с высокой точностью и отшлифованы из металлических материалов. Доступны в двух вариантах: уплотнение корпуса из нержавеющей стали или наплавленная конструкция из стеллита 6. Он имеет:

● Устойчивость к высоким температурам и ударам давления.

● Превосходная стойкость к эрозии и износу в средах, содержащих частицы.

● Пригодность для частых операций открытия и закрытия.

Металлическая конструкция с жестким уплотнением обеспечивает стабильную герметичность клапана в высокотемпературном паре, дымовых газах и средах, содержащих частицы.

3. Телескопическая компенсационная структура.

Клапан оснащен встроенным осевым телескопическим механизмом, который может свободно расширяться и сжиматься в определенном диапазоне для компенсации смещения, вызванного тепловым расширением и сжатием трубопроводов:

● Диапазон расширения/сжатия зависит от номинального диаметра.

● Эффективно снижает нагрузку на фланцевые соединения.

● Повышает общую безопасность системы.

Особенно актуальна такая конструкция для тепловых сетей, магистральных магистральных трубопроводов и систем со значительными колебаниями температуры.

4. Червячный приводной механизм

Клапан стандартно поставляется с червячным приводом в паре с маховиком для управления и имеет следующие характеристики:

● Большое передаточное число для легкого открытия и закрытия.

● Поддерживает точную регулировку потока.

● Превосходные характеристики самоблокировки для стабильной работы.

В приложениях большого диаметра или высокого давления червячный привод может эффективно снизить эксплуатационную нагрузку и повысить эксплуатационную безопасность на месте.

Ключевые особенности продукта

● Конструкция полностью из нержавеющей стали обеспечивает стабильную коррозионную стойкость.

● Конструкция с тройным смещением обеспечивает низкий момент открытия/закрытия и минимальный износ.

● Металлическое жесткое уплотнение подходит для сред с высокой температурой и высоким давлением.

● Встроенная функция телескопической компенсации корпуса клапана снижает нагрузку на трубопровод.

● Фланцевое соединение обеспечивает удобство установки и обслуживания.

● Червячный привод обеспечивает плавную и надежную работу.

Телескопические дисковые затворы из нержавеющей стали с металлическим уплотнением сочетают в себе надежность уплотнения и структурную стабильность в сложных условиях работы, что делает их идеальными для долгосрочных систем непрерывной эксплуатации.

Типичные применения

Технические параметры

Описание конфигурации материала

Рекомендации по выбору и использованию

При выборе телескопических дисковых затворов из нержавеющей стали с металлическим уплотнением обратите внимание на следующие ключевые факторы:

1. Характеристики среды: выберите соответствующую нержавеющую сталь и уплотнительные материалы в зависимости от средней коррозионной активности и содержания частиц.

2. Давление и температура: Соблюдайте расчетное давление и оставляйте достаточный запас прочности.

3. Смещение трубопровода: убедитесь, что диапазон телескопической компенсации клапана превышает фактическое осевое смещение трубопровода.

4. Стандарты фланцев: проверьте соответствие стандартам фланцев трубопровода на месте.

5. Метод работы: Для применений большого диаметра или высокого давления отдавайте предпочтение червячным механизмам с высокими передаточными числами.

Краткое содержание

Благодаря объединению характеристик уплотнения, компенсации смещения и эксплуатационной стабильности в одном клапанном блоке эта серия продуктов сокращает количество системных аксессуаров и повышает общую надежность трубопроводных систем.

В промышленных сценариях, связанных со средним и высоким давлением, высокими температурами и значительным смещением трубопровода, телескопические дисковые затворы из нержавеющей стали с металлическим уплотнением поддерживают стабильную долгосрочную работу, снижают частоту технического обслуживания и хорошо подходят для долгосрочного использования и крупномасштабного развертывания в инженерных проектах.
