Металлические дисковые затворы пластинчатого типа с червячным приводом из нержавеющей стали и жестким уплотнением

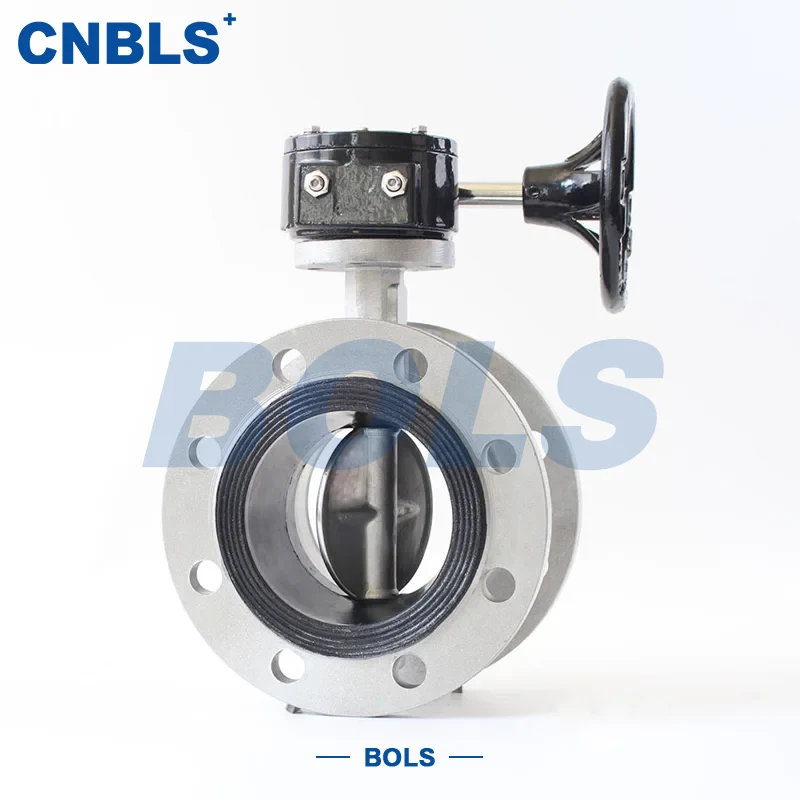

Металлический дисковый затвор с жестким уплотнением D373H из нержавеющей стали с червячным приводом представляет собой промышленный дроссельный клапан, предназначенный для условий работы при среднем и высоком давлении, высоких температурах и сложных средах. Благодаря конструкции с тройным смещением серии D373 в сочетании с червячным механизмом передачи и бесфланцевым соединением клапан обеспечивает надежность уплотнения, одновременно обеспечивая баланс между монтажным пространством и эксплуатационной стабильностью.

В качестве основного материала в изделии используется нержавеющая сталь (304, 316, 304L, 316L, 2205 и т. д.), а пара уплотнений имеет металлическую герметичную конструкцию, которая может в течение длительного времени адаптироваться к условиям работы, таким как высокая температура, содержащие частицы и агрессивные среды. Приводимый в движение маховиком с червячной передачей, он обеспечивает плавное открытие/закрытие и точную регулировку клапана и особенно подходит для трубопроводных систем среднего и большого калибра (DN ≥ 200 мм).

В таких отраслях, как нефтехимия, электроэнергетика, металлургия, угольная химическая промышленность и водоочистка, эти металлические дисковые затворы с червячным приводом из нержавеющей стали с жестким уплотнением часто используются для перекрытия или регулирования ключевых участков трубопровода и особенно подходят для систем с высокими требованиями к безопасности и стабильности.

Конструктивные и конструктивные особенности

1. Металлическая герметичная конструкция с тройным смещением

Клапан имеет конструкцию с тройным смещением, которая позволяет диску-бабочке быстро отделяться от седла клапана во время открытия и закрытия, уменьшая трение на уплотнительной поверхности:

● Меньший момент открытия и закрытия.

● Значительное снижение износа уплотняющей поверхности.

● Не склонен к заклиниванию в условиях высоких температур.

Конструкция уплотнения «металл-металл» включает металлические седла клапанов и дисковые заслонки, которые обработаны с высокой точностью и притерты для обеспечения стабильных характеристик уплотнения в условиях высокой температуры и высокого давления.

2. Конструкция корпуса клапана бесфланцевого типа.

Корпус клапана отлит из нержавеющей стали, а конструкция соединения пластинчатого типа имеет следующие характеристики:

● Не требуется отдельный фланец, компактная конструкция.

● Небольшая толщина установки, экономия места на трубопроводе.

● Совместимость с фланцевыми системами стандартов GB/ANSI.

● Облегчает реконструкцию и замену существующих трубопроводов.

Такая конструкция может эффективно снизить общий вес и стоимость установки в системах среднего и большого калибра.

3. Червячный механизм передачи.

Червячная передача является одним из основных методов работы клапана и имеет следующие преимущества:

● Большое передаточное число, трудосберегающая работа.

● Стабильный процесс открытия и закрытия, обеспечивающий точную регулировку.

● Отличные характеристики самоблокировки, надежное позиционирование.

● Подходит для высокочастотного регулирования и условий работы с высоким крутящим моментом.

В системах с DN≥200 мм или в условиях высокого давления червячная передача может значительно улучшить эксплуатационную безопасность и управляемость, что является важной причиной, почему эти металлические дисковые затворы с червячной передачей из нержавеющей стали с жестким уплотнением получили широкое распространение.

Технические параметры

Инструкции по настройке материалов для нержавеющей стали

Материалы основных компонентов, несущих давление

Разумное сочетание материалов может эффективно продлить срок службы клапана, что также является ключевым моментом при инженерном выборе.

Приложения

Эта серия клапанов в основном используется в следующих условиях работы и отраслях:

● Нефтехимическая промышленность: трубопроводы для высокотемпературных нефтепродуктов и агрессивных сред.

● Энергосистема: системы основного пара и системы перегретого пара.

● Металлургическая промышленность: высокотемпературные дымовые газы и пылесодержащие газы.

● Угольно-химическая промышленность: синтез-газ и серосодержащие среды.

● Водоподготовка: высокотемпературная вода и промышленная оборотная вода.

В этих сценариях эти металлические дисковые заслонки бесфланцевого типа с червячным приводом из нержавеющей стали и жестким уплотнением обычно выполняют ключевые задачи по отключению или регулированию, где требуется высокая надежность.

Замечания по выбору и использованию

1. Выберите подходящие материалы из нержавеющей стали, такие как 304/316/2205, в зависимости от средней коррозионной активности.

2. Убедитесь, что прочность болта соответствует толщине фланца бесфланцевой конструкции.

3. Обратите внимание на термостойкость смазки в червячной передаче в условиях работы при высоких температурах.

4. Для сред, содержащих частицы, отдайте предпочтение использованию дисковой бабочки с наплавкой из стеллита.

Краткое содержание

Металлический дисковый затвор с жестким уплотнением D373H из нержавеющей стали с червячным приводом был оптимизирован по конструктивной конструкции, конфигурации материалов и режиму передачи для условий эксплуатации при среднем и высоком давлении, высоких температурах и сложных средах. Стабильные характеристики уплотнения, надежные эксплуатационные характеристики и компактный метод установки делают эти металлические дисковые затворы с червячной передачей из нержавеющей стали с жестким уплотнением одним из наиболее часто используемых типов клапанов в трубопроводных системах во многих отраслях промышленности.
