Фланцевый привод с червячной передачей Металлические дисковые затворы с жестким уплотнением

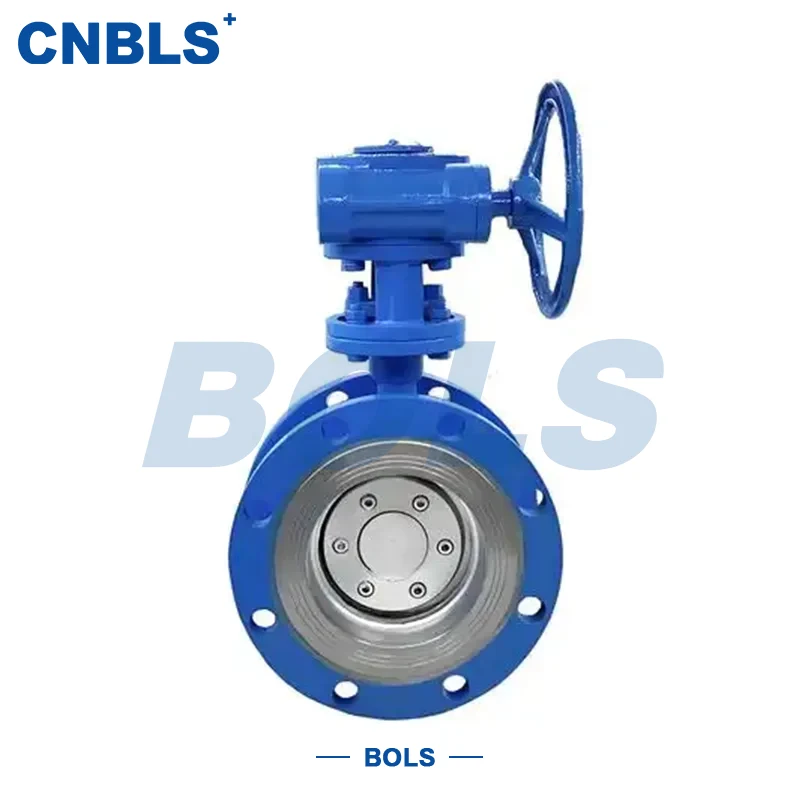

Металлический дроссельный клапан с жестким уплотнением D343H из нержавеющей стали с червячным приводом и фланцевым приводом представляет собой дроссельный клапан промышленного класса, разработанный для работы в условиях высоких температур, высокого давления и сложных сред. Благодаря конструкции с тройным смещением, фланцевому соединению и червячному приводу он обеспечивает надежное уплотнение при сохранении низкого рабочего крутящего момента и стабильных характеристик дросселирования.

Поскольку это дисковые затворы с металлическим жестким уплотнением и фланцевым приводом с червячной передачей, его компоненты, находящиеся под давлением, в основном изготовлены из нержавеющей стали в сочетании с металлической конструкцией с жестким уплотнением. Это обеспечивает стабильные характеристики уплотнения и прочность конструкции даже при длительной работе при высоких температурах, эрозии частиц и частом циклическом использовании, что делает его пригодным для промышленных систем с высокими требованиями к безопасности и долговечности.

Структурный дизайн и принцип работы

Конструкция с тройным смещением

Клапан имеет осевое, радиальное и угловое смещения, что позволяет диску быстро отделяться от седла во время работы. Это позволяет избежать трения скольжения между металлическими уплотнительными поверхностями, что значительно снижает износ и продлевает срок службы. На финальной стадии закрытия эксцентриковая геометрия создает надежное сжатие металла по металлу для стабильного уплотнения.

Приведение в действие червячной передачи

Червячный привод обеспечивает большое передаточное число, существенно снижая крутящий момент при ручном управлении, что особенно подходит для применений с большим диаметром и высоким перепадом давления. Он также обеспечивает возможность самоблокировки, предотвращая реверс положения клапана во время колебаний давления в системе и повышая эксплуатационную безопасность. Для приложений управления расходом червячная передача обеспечивает плавную и точную угловую регулировку.

Фланцевое соединение

Оба конца клапана имеют фланцевые соединения, соответствующие GB/T 9113 или ANSI B16.5. Это обеспечивает высокую прочность соединения, надежную герметизацию, а также простоту установки, демонтажа и обслуживания, что делает его идеальным для длительной эксплуатации в стационарных трубопроводных системах.

Ключевые особенности продукта

Полностью выдерживающая давление конструкция из нержавеющей стали обеспечивает отличную коррозионную стойкость и жаропрочность.

Металлическая конструкция с жестким уплотнением подходит для высоких температур, высокого давления и сред, содержащих частицы.

Червячный привод обеспечивает плавную работу, идеально подходит для изделий большого диаметра и с высоким крутящим моментом.

Конструкция с тройным смещением снижает износ и продлевает срок службы уплотнения.

Стандартизированное фланцевое соединение обеспечивает надежную совместимость с системой.

Эти дисковые затворы с жестким уплотнением и фланцевым приводом с червячной передачей демонстрируют явные преимущества в надежности, ремонтопригодности и долгосрочных эксплуатационных затратах.

Типичные применения

В этих сложных условиях фланцевые дисковые затворы с металлическим жестким уплотнением и червячным приводом обеспечивают долговременную стабильную работу и помогают сократить время незапланированных простоев.

Основные технические параметры (сводка)

Рекомендации по выбору и использованию

При выборе следует тщательно оценивать такие факторы, как свойства среды, давление в системе, рабочая температура и частота циклов. Для абразивных сред или сред, содержащих частицы, рекомендуется использовать пары уплотнений, сваренных из стеллита. Для высококоррозионных сред предпочтительны материалы из нержавеющей стали 316L или дуплексной стали.

Правильный выбор и стандартизированное обслуживание значительно повысят эксплуатационную стабильность и срок службы дисковых затворов с червячным приводом и фланцем с металлическим жестким уплотнением.

Заключение

Металлический дроссельный клапан с жестким уплотнением с червячным приводом D343H из нержавеющей стали имеет продуманную конструкционную конструкцию, стабильную конфигурацию материала и надежное срабатывание. Его комплексные характеристики в области безопасности, долговечности и адаптируемости делают его широко используемым решением для применения в условиях высоких температур и высокого давления.
