Фланцевая задвижка ANSI

В фланцевых задвижках ANSI для установки на трубопроводе используются фланцевые соединения. Их основная функция — обеспечить полностью открытое или полностью закрытое управление средой; они не предназначены для регулирования расхода или дросселирования. Эти клапаны обладают явными преимуществами, включая низкое сопротивление потоку, превосходные характеристики уплотнения и двунаправленную совместимость. При использовании шиберного диска в качестве открывающего и закрывающего элемента направление его движения перпендикулярно направлению потока жидкости. Клапан, приводимый в действие с помощью маховика или привода, обеспечивает либо полностью открытый, либо полностью закрытый путь потока. Конструктивно они подразделяются на клиновые и параллельно-затворные; В зависимости от конструкции штока они подразделяются на клапаны с выдвижным или невыдвижным штоком. Доступные методы приведения в действие включают ручной, зубчатый, пневматический и электрический приводы, что делает их хорошо подходящими для автоматизированных систем и высокочастотных рабочих сред.

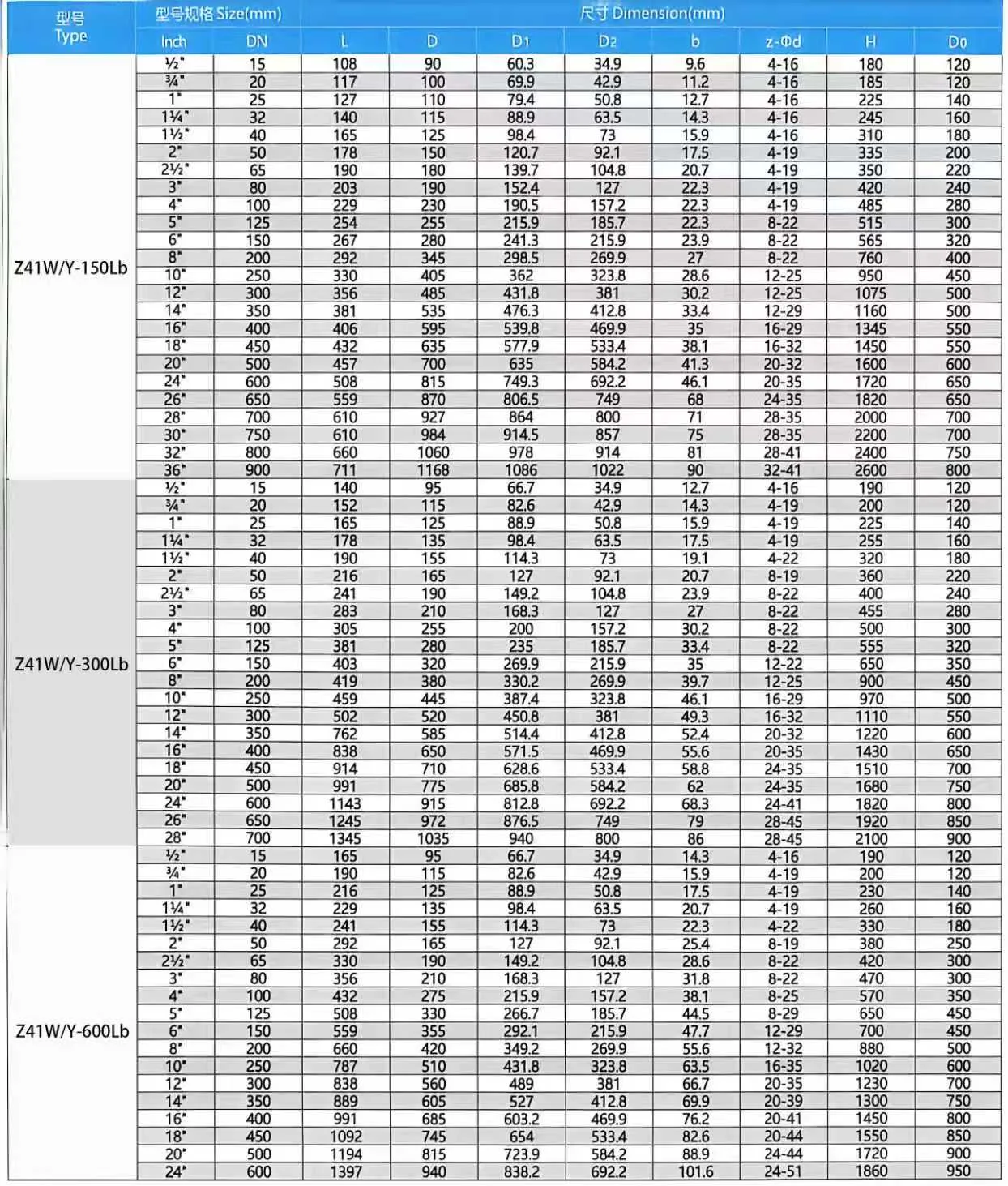

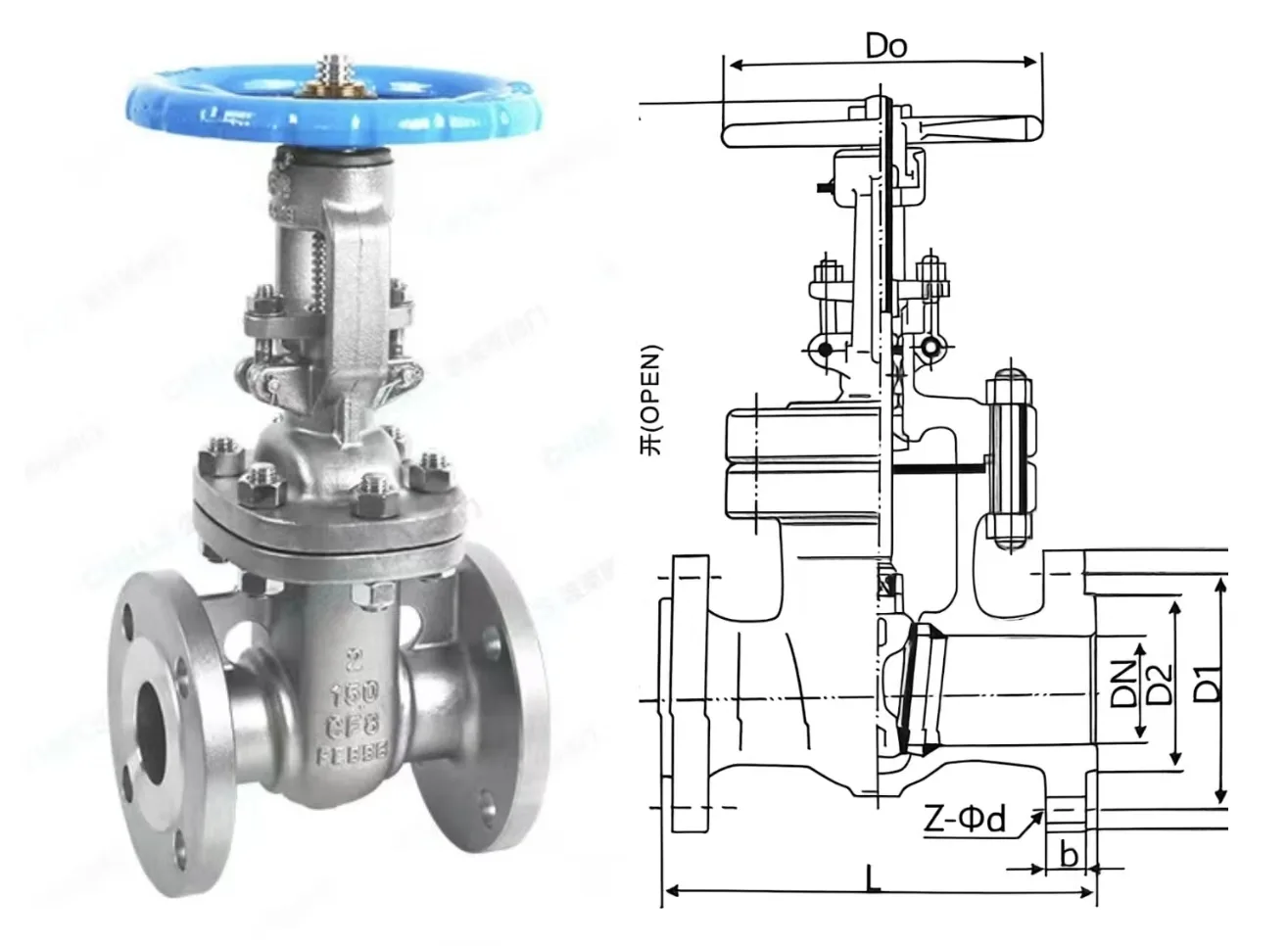

Технические характеристики продукта

Основные приложения

● Энергетический сектор: широко используется в нефтедобыче, трубопроводах транспортировки природного газа на большие расстояния и в нефтеперерабатывающем оборудовании, идеально совместим с паром, нефтепродуктами, топливным газом и кислыми средами, содержащими сероводород.

● Промышленная и химическая обработка: подходит для химической, электроэнергетической и металлургической промышленности, применяется для трубопроводов, транспортирующих кислоту, щелочь, высококоррозионные среды и высокотемпературные среды с твердыми частицами.

● Муниципальная инфраструктура: идеально подходит для систем городского водоснабжения и канализации, отопления, вентиляции и кондиционирования воздуха (HVAC), с отличной адаптируемостью к трубопроводам с чистыми средами низкого давления.

Принцип работы

Фланцевая задвижка Bolaisi ANSI управляет перекрытием и потоком среды за счет подъема задвижки, перпендикулярной направлению потока жидкости.

1. Операция открытия

Поверните маховик по часовой стрелке, резьба штока клапана повернется и заставит пластину затвора подняться вверх. Когда задвижка полностью выходит из канала седла клапана, трубопровод полностью подсоединен, и среда течет плавно с чрезвычайно низкой потерей давления.

2. Операция закрытия

Поверните маховик против часовой стрелки, шток клапана приведет в движение пластину затвора вниз. Задвижка клинового типа постепенно плотно прижимается к уплотнительным поверхностям седел клапана с обеих сторон, обеспечивая безутечное перекрытие среды трубопровода.
