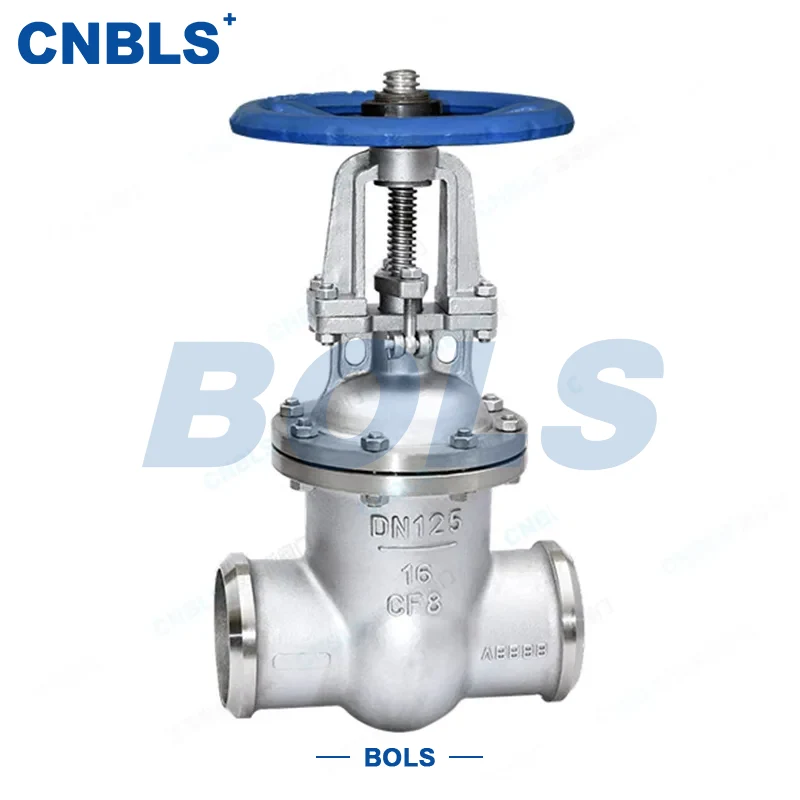

Задвижки из кованой стали из нержавеющей стали с стыковой сваркой

Как надежный производитель со строгим контролем качества, Bolaisi специализируется на производстве стальных клапанов, кованых под высоким давлением, с использованием передовых технологий ковки и наплавки. Мы поставляем задвижки из кованой стали из нержавеющей стали с стыковой сваркой, имеющие цельный кованый корпус, накладные уплотнения из стеллита и превосходную устойчивость к высоким температурам. Мы предлагаем индивидуальные классы давления и оптовые услуги для удовлетворения суровых промышленных условий труда.

Технические параметры

Определение

Задвижка с накладкой из кованой стали Z61Y из нержавеющей стали представляет собой шиберную задвижку с ручным управлением высокого давления, специально разработанную для условий высокой температуры, высокого давления и высокой коррозионной активности. Он имеет полностью кованый корпус, сварное соединение, уплотнительные поверхности из твердого сплава и конструкцию с одним клиновым диском с внешним винтом и траверсой.

Благодаря накладке из стеллита или другого высококачественного твердого сплава на уплотнительные поверхности он отличается высокой термостойкостью, износостойкостью, устойчивостью к истиранию и сильной коррозионной стойкостью. Он широко используется в нефтехимической, морской нефтегазовой, фармацевтической и химической промышленности для двухпозиционного контроля высокотемпературных, высокого давления и агрессивных сред, отличается высокой надежностью и длительным сроком службы.

Задвижки из кованой стали из нержавеющей стали с стыковой сваркой могут выдерживать суровые рабочие условия благодаря технологии комплексной ковки и прецизионной наплавки.

Преимущество продукта

Задвижки Z61Y из кованой стали с стыковой сваркой из нержавеющей стали имеют цельный кованый корпус, прецизионную накладку из твердого сплава и превосходную устойчивость к высоким температурам, износу и коррозии. Разработанные для суровых условий нефтехимической и морской промышленности, они обеспечивают надежную герметичность, прочную конструкцию и длительный срок службы.

Изготовленные в строгом соответствии с API 602, ASME и другими международными стандартами, они эффективно решают такие проблемы, как коррозия, утечки и короткий срок службы. Они представляют собой надежное решение для двухпозиционного управления в трубопроводах с высокой температурой, высоким давлением и коррозионными воздействиями с низкими затратами на техническое обслуживание.

Интерпретация модели

В качестве примера возьмем Z61Y-1500LB-F316 DN25:

● Z: Задвижка, для двухпозиционной работы при высоких температурах, высоком давлении и агрессивных средах.

● 6: Сварное соединение, включая раструбное (SW) и стыковое (BW).

● 1: Внешний винт и одинарный клиновой диск, плавная работа и простота обслуживания.

● Y: Лицевая поверхность седла покрыта твердым сплавом для защиты от износа, коррозии и высоких температур.

● 1500LB: класс давления 1500, для работы под высоким давлением.

● F316: Кованый корпус из нержавеющей стали 316, для хлоридсодержащих и сильных агрессивных сред.

● DN25: номинальный диаметр.

Основные атрибуты

● Структура: внешний винт и жесткий клиновой диск, цельный кованый корпус, высокая прочность, защита от деформации.

● Соединение: Сварное (SW/BW), прочное и надежное для условий высокой температуры и высокого давления.

● Уплотнение: металлическое жесткое уплотнение с накладкой из стеллита 6/12, отсутствие утечек, соответствует API 598/API 602.

● Приведение в действие: Стандартное ручное управление; в наличии зубчатая, электрическая, пневматическая, коническая передача.

● Материал: кованая нержавеющая сталь F304/F304L/F316/F316L/F321, отличная коррозионная и термостойкость.

● Давление и размер: класс 150~2500 (PN16~PN420), в основном DN15~DN50 (NPS ½"~2"), до DN10~DN200.

● Крышка: крышка на болтах, приварная или самоуплотняющаяся под давлением; самоуплотняющийся для сверхвысокого давления.

Материалы компонентов

● Корпус клапана/крышка: кованая нержавеющая сталь F304/F304L/F316/F316L/F321, цельнокованая.

● Диск: кованая нержавеющая сталь + накладка из стеллита 6, твердость ≥ 40 HRC.

● Седло клапана: кованая нержавеющая сталь + накладка из стеллита, стабильное герметичное уплотнение.

● Шток клапана: кованый из стали 304/316/316L, азотированный для защиты от износа и коррозии.

● Сальниковая набивка: гибкий графит с никелевой проволокой (высокотемпературная); ПТФЭ с нержавеющей сталью (низкотемпературный).

● Маховик: кованая нержавеющая сталь, противоскользящая конструкция.

● Крепежные детали: болты, гайки, прокладки из нержавеющей стали 304/316.

Стандарты проектирования и производства

● Конструкция кованого клапана: API 602, GB/T 12224.

● Сварные концы: ASME B16.11, ASME B16.25.

● Класс давления и температуры: ASME B16.34.

● Проверка и испытание: API 598, GB/T 13927, ASTM G48.

● Накладка: JB/T 4747.

● Кованый материал: ASTM A182.

Точки выбора, установки и обслуживания

Точки выбора

● F304/F304L для общей коррозии; F316/F316L для хлоридов и сильных кислот; F321 для высокой температуры.

● Муфтовая сварка для вибролиний; Стыковая сварка для большого диаметра и высокого расхода.

● Ассистент переключения передач для класса 1500 и выше; электрические/пневматические для автоматизации.

Точки установки

● Перед установкой очистите и пассивируйте поверхности из кованой нержавеющей стали.

● Используйте подходящую сварочную проволоку (например, ER316L) и выполните послесварочную термообработку и травление.

● Оставьте достаточно места для эксплуатации и обслуживания штока.

● Перед вводом в эксплуатацию проведите испытание корпуса и уплотнений по стандарту API 598.

Точки обслуживания

● Регулярно смазывайте уплотнение специальной смазкой для кованой нержавеющей стали.

● Проверяйте герметичность и наличие коррозии каждые 6 месяцев.

● Отремонтируйте уплотнительные поверхности накладкой Stellite для восстановления работоспособности.

● Очистите среду и защитите ее от коррозии во время длительного простоя.
