Фланцевая задвижка

Испытания с такими средами, как вода, масло и пар, подтверждают чрезвычайно низкое сопротивление потоку и герметичность с нулевыми утечками при использовании жестких затворов; Фланцевые задвижки поддерживают различные способы привода, включая ручной, червячный, пневматический и электрический приводы. Как профессиональный поставщик арматуры, Bolaisi строго соблюдает стандарты контроля качества на всех этапах литья, механической обработки и испытаний под давлением, выполняя требования по полному перекрытию трубопроводов большого диаметра в таких секторах, как муниципальное водоснабжение, централизованное теплоснабжение, нефтехимия, электроэнергетика, металлургия и газораспределение.

Подробное введение

Bolaisi специализируется на исследованиях, разработках и производстве запорных клапанов для промышленных жидкостей, а производственная база клапанов из нержавеющей стали расположена в Вэньчжоу, провинция Чжэцзян. Являясь надежным поставщиком систем трубопроводов для жидкостей, компания создала комплексную замкнутую систему контроля качества. Это включает в себя все: от дефектоскопии стального сырья, литья и термообработки корпуса клапана, прецизионного шлифования затвора и сборки уплотнения до двухэтапных испытаний (гидростатических и пневматических) готового продукта. Перед отправкой с завода каждая задвижка проходит имитационные испытания на работоспособность при высоких/низких температурах и устойчивость к давлению. Имея многолетний опыт в производстве задвижек, бренд специализируется на продукции, характеризующейся низким сопротивлением потоку, нулевой утечкой и длительным сроком службы; все данные о номинальных давлениях, возможностях уплотнения и характеристиках при высоких температурах получены в результате долгосрочных испытаний трубопроводов в реальных условиях, что обеспечивает честные и точные спецификации. Чертеж продукта

Технические характеристики продукта

1. Бренд/модель: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Материал корпуса: литая сталь WCB/нержавеющая сталь 304 или 316 (высокотемпературная и коррозионностойкая).

3. Номинальный диаметр: DN15.–Ду1200

4. Тип уплотнения: мягкое уплотнение из ПТФЭ или твердое уплотнение «металл-металл».

5. Номинальное давление: PN10/PN16/PN25/PN40/PN64.

6. Направление потока: двунаправленный поток; клиновой затвор обеспечивает двустороннее уплотнение

7. Тип соединения: стандартный фланец GB или стандартный фланец ANSI.

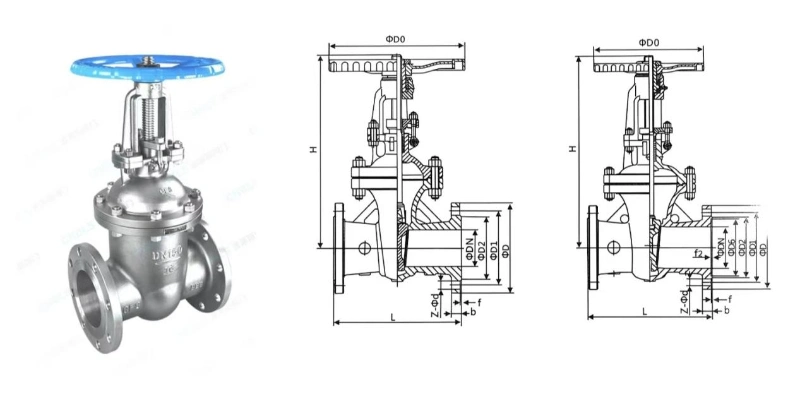

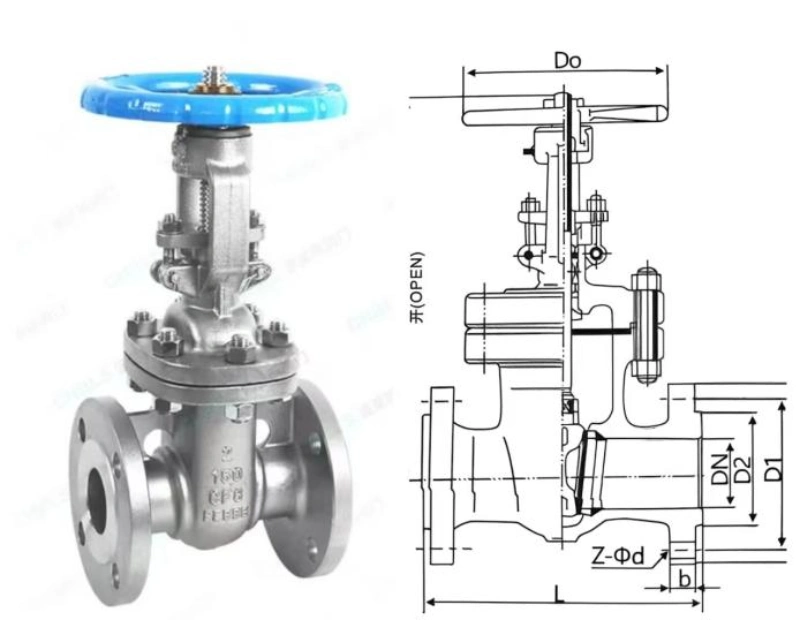

8. Конструкция клапана: двухдисковая прямоточная задвижка клинового типа.

9. Применимые среды: чистая вода, масло, природный газ, высокотемпературный пар, слабоагрессивные жидкости.

10. Рабочая температура: мягкое уплотнение.≤150°С; металлическое жесткое уплотнение≤425°C

11. Метод срабатывания: Стандартное ручное управление; доступны дополнительные червячные, пневматические или электрические приводы

12. Принцип открытия/закрытия: Шток поднимает ворота для полного открытия; опускает задвижку для полного перекрытия трубопровода; нет потерь на дросселирование

Сценарии применения

Промышленный сектор: нефть, химическая переработка, производство электроэнергии, металлургия и транспортировка природного газа; используется для регулирования расхода (включения/выключения) пара, масла, кислот/щелочей, топливного газа и т. д.

Муниципальное и гражданское строительство: городское водоснабжение, очистка сточных вод и системы отопления, вентиляции и кондиционирования; используется для перекрытия потока воды или пара.

Особые условия эксплуатации: трубопроводы с высокой температурой/высоким давлением, среды, содержащие твердые частицы, высококоррозионные среды, магистральные трубопроводы и т. д.

Руководство по выбору Номинальный диаметр

Стандартные размеры: DN15–Ду600; доступны нестандартные размеры для DN700–Ду1200.

Номинальное давление

Наиболее распространенные: PN10, PN16, PN25, PN40; Применение при высоком давлении: PN64. Не используйте клапаны низкого давления для применений с высоким давлением.

Фланец Стандартный

Общая паровая, водоподготовка, типовые проекты→ РФ (поднятое лицо)

Высокое давление, предотвращение выброса прокладки→ FM (женское/мужское лицо)

Токсичные или опасные химические среды→ TG (лицо с язычком и канавкой)

Высокая температура/давление, перегретый пар, масло-теплоноситель→ RJ (кольцевое соединение)

Материал корпуса клапана

WCB (Код C), например, Z41H-25C

Диапазон температур: -29°С до 425°C

Среды: насыщенный пар, масло-теплоноситель, циркуляционная вода, дизельное топливо, смазочное масло, неагрессивные масла.

CF8 Нержавеющая сталь 304 (код P), например, Z41W-16P

Температура: -20°С до 425°C

Среды: слабокислые сточные воды, пищевые среды, водопроводная вода, слабоагрессивные химические жидкости.

CF3M Нержавеющая сталь 316L (код RL), например, Z41W-16RL

Температура: -20°С до 425°C

Среды: Хлоридсодержащие среды, морская вода, слабокислотное/щелочное химическое сырье; превосходная коррозионная стойкость по сравнению с 304

Тип уплотнения

Z41H (жесткое уплотнение «металл по металлу» Cr13)

Уплотняющая поверхность: накладка из нержавеющей стали Cr13; термостойкость≤425°C

Подходит для: пара, масел и чистых сред, не содержащих крупных частиц.

Лучшее соотношение цены и качества; предпочтительный выбор для стандартных теплотехнических проектов. Z41Y (наплавка из стеллитового сплава)

Превосходная износостойкость, устойчивость к высоким температурам и устойчивость к эрозии; выдерживает температуру до 550°С.

Рекомендуемые области применения: перегретый пар, масло-теплоноситель, среды, содержащие частицы пыли или углерода, а также трубопроводы, требующие частого открытия/закрытия.

Z41Y является предпочтительным выбором для порошковых и гранулированных сред, поскольку уплотнительная поверхность обладает высокой устойчивостью к износу.

Z41W (Встроенная уплотнительная поверхность изготовлена ​​непосредственно из корпуса клапана)

Сам материал корпуса клапана служит уплотнительной поверхностью (обычно используется для клапанов из нержавеющей стали 304/316).

Подходит только для чистых, агрессивных сред, не содержащих твердых частиц; не рекомендуется для сред, содержащих ил или пыль, так как они могут легко поцарапать уплотнительную поверхность.

Методы срабатывания

Ду40–DN200: Ручной маховик (стандартная конфигурация).

DN250 и больше: рекомендуется использовать коническую зубчатую передачу для снижения рабочего крутящего момента и облегчения открытия/закрытия.

Для дистанционного автоматического управления: Возможна установка электрических или пневматических приводов.

Предпродажное обслуживание | Профессиональная консультация и выбор без риска

Бесплатная профессиональная услуга по подбору: мы точно подбираем модели клапанов с учетом среды трубопровода клиента, температуры, давления, условий эксплуатации, стандартов фланцев и сценариев применения, устраняя риски проекта, вызванные неправильным выбором модели, материала или конструкции уплотнения.

Точное ценовое предложение и планирование решений: мы рассчитываем затраты индивидуально в соответствии с параметрами, количествами и требованиями заказчика, предоставляя подробные ценовые предложения и оптимальные решения.—предлагая прозрачные и разумные цены без произвольных наценок и экономии на материалах.

Предоставление технических данных и квалификационных документов: мы предоставляем бесплатный предпродажный доступ к чертежам продукции, габаритным характеристикам, сведениям о материалах, номинальным значениям давления/температуры, заводским квалификациям и возможностям мастерских, что облегчает инициирование проекта, подачу утверждений и регистрацию тендеров.

Бесплатная проверка образцов, посещение фабрик и видеоинспекции: мы поддерживаем обзоры образцов, онлайн-видеотуры по производственным линиям и видеосъемку цехов в реальном времени, что позволяет клиентам проверять все производство, испытания под давлением и процесс контроля качества на месте.

Служба продаж | Сквозное отслеживание, строгий контроль качества и графика

Проверка деталей заказа: двойная проверка модели, материала, номинального давления, стандартов, типа соединения, требований к упаковке и дат отгрузки для устранения ошибок, упущений или несоответствий параметров.

Отслеживание производства и обновления: Обновления фотографий и видео в реальном времени на протяжении всего процесса.—включая планирование, механическую обработку, сборку клапанов, регулировку уплотнений и окончательные испытания под давлением—постоянно информируйте клиентов о ходе производства.

Комплексный контроль качества и индивидуальные испытания под давлением: каждый клапан перед отправкой с завода проходит 1,5-кратные гидростатические испытания корпуса и испытания на герметичность воздушным уплотнением низкого давления; На складе хранятся только безупречные агрегаты с нулевой утечкой, что обеспечивает строгое соблюдение стандартов приемки.

Стандартизированная экспортная упаковка: использование антикоррозионной обработки, ударопрочной упаковки, а также поддонов из цельного дерева или деревянных ящиков экспортного качества для предотвращения ржавчины, повреждений или деформации во время морских перевозок и логистики.

Полный пакет документации:Одновременное предоставление контрактов, счетов-фактур, упаковочных листов, отчетов о проверке качества, отчетов об испытаниях под давлением, сертификатов на материалы и документов таможенного оформления. Все данные подвергаются перекрестной проверке на предмет согласованности, что облегчает сверку клиентов, бухгалтерский учет, таможенное оформление, налоговые скидки и приемку проекта.

Своевременная доставка: установленный график производства обеспечивает стабильную доставку как больших объемов, так и индивидуальных заказов; графики строго соблюдаются без произвольных задержек.

Послепродажное обслуживание | Быстрый ответ, гарантия без беспокойства

Долгосрочная гарантия: на оригинальные клапаны заводского производства распространяется официальная гарантия; Бесплатный ремонт, замена и техническая поддержка предоставляются в течение гарантийного срока в случае проблем, не вызванных человеческой ошибкой или неправильным эксплуатацией.

Круглосуточное быстрое реагирование: немедленная консультация, ответ и решение вопросов по установке, эксплуатационных сбоев или проблем совместимости приложений.—никаких задержек и пропусков.

Руководство по установке и техническая поддержка: бесплатные консультации по методам установки, мерам предосторожности при использовании и процедурам технического обслуживания для обеспечения правильной работы (например, строгий запрет на дросселирование задвижек, объяснения пригодности клапанов с жестким уплотнением при высоких температурах и т. д.).

Надлежащее решение проблем послепродажного обслуживания: немедленная проверка, замена или исправление в случае повреждения при транспортировке, дефектов продукта или проблем с совместимостью, что обеспечивает бесперебойную приемку клиентских проектов и экспортных заказов. Комплексная послепродажная поддержка экспортной торговли: мы помогаем зарубежным клиентам с запросами на таможенное оформление, подачей документов и координацией порта назначения, чтобы обеспечить бесперебойное выполнение международных заказов.

Почему стоит выбрать задвижки Bolaisi GB-стандарта?

Вы ищете запорную задвижку стандарта GB, которая отличается большим проходным отверстием, низким сопротивлением потоку, устойчивостью к высоким температурам и совместимостью с автоматизацией? Выберите задвижку серии Bolaisi Z41. Эти клапаны, изготовленные с использованием проверенных процессов литья из нержавеющей стали и проверенные в ходе обширных испытаний трубопроводов в различных условиях эксплуатации, проходят строгий контроль качества на каждом этапе. Как профессиональный поставщик промышленных клапанов, мы предлагаем универсальное решение с полным спектром технических характеристик и номинальных значений давления.—охватывающих размеры труб от DN15 до Ду1200—делает перекрытие магистрального трубопровода более безопасным и упрощает техническое обслуживание. Выбирая задвижки Bolaisi стандарта GB, вы получаете четыре основных преимущества: сверхнизкое сопротивление потоку, двунаправленную нулевую утечку, устойчивость к высоким температурам и простую интеграцию с автоматизацией.

FAQ (часто задаваемые вопросы)

В1: Можно ли использовать задвижки для регулирования потока или работать в частично открытом положении в течение длительного времени?

A: Задвижки предназначены для полностью открытого/полностью закрытого запорного режима; использовать их для дросселирования (частичного открытия) не рекомендуется. Длительное частичное открытие подвергает уплотнительную поверхность затвора высокоскоростной эрозии жидкости, что приводит к быстрому износу уплотнения и внутренним утечкам. Для регулирования расхода рекомендуется использовать шаровые клапаны или регулирующие клапаны.

Q2: Какой тип уплотнения следует выбрать для работы при высоких температурах (400°С)?°В) паропроводы?

A: Для температур пара, превышающих 150°C, необходимо использовать задвижки с жестким уплотнением «металл по металлу». Для воды, газа или масла комнатной температуры подходят мягкие уплотнения из ПТФЭ, которые более экономичны.

В3: Можно ли использовать корпуса клапанов WCB из литой стали для морской воды или сред с высоким содержанием ионов хлорида?

О: Углеродистая сталь WCB подходит только для чистой воды, пара и масла. Для агрессивных сред с высоким содержанием хлорид-ионов—например, морская вода или процессы травления—Требуются корпуса клапанов из нержавеющей стали (304 или 316).

Вопрос 4: Если на штоке клапана возникла небольшая утечка, нужно ли снимать клапан с трубопровода для ремонта?

О: Нет необходимости снимать корпус клапана. Ремонт можно выполнить, просто ослабив верхний сальник и заменив внутреннюю гибкую прокладку; процесс прост и сводит к минимуму время простоя.

Вопрос 5: Можно ли установить электрический привод на задвижку с ручным управлением?

А: Да. Поскольку корпуса клапанов оснащены стандартизированными удлиненными штоками, модернизация автоматизации может быть достигнута путем простого сопоставления клапана с электрическим или пневматическим приводом с соответствующим крутящим моментом.—нет необходимости заменять сам корпус клапана.

Вопрос 6: Можно ли соединить фланцы PN16 и PN25?

О: Смешивать их не рекомендуется. Фланцы с разным номинальным давлением различаются по толщине, характеристикам болтов и стандартам выдерживания давления; их смешивание создает угрозу безопасности, например, утечку под высоким давлением или деформацию фланца. Выбор должен соответствовать расчетному давлению трубопровода.

Вопрос 7: Как можно решить трудности с эксплуатацией задвижек большого диаметра (DN600 и выше)?

A: Задвижки большого диаметра в стандартной комплектации поставляются с червячным механизмом для уменьшения крутящего момента, необходимого для ручного управления; для проектов автоматизации устанавливаются электрические или пневматические приводы, обеспечивающие дистанционное открытие и закрытие одним касанием.

В8: Как часто следует обслуживать задвижки? Требуют ли изнашиваемые детали периодической замены?
