Фланцевые задвижки из нержавеющей стали

Bolaisi является профессиональным производителем и поставщиком, стремящимся производить высококачественную арматуру американского стандарта со строгим контролем качества и передовыми производственными процессами. Нашей основной продукцией являются фланцевые задвижки из нержавеющей стали, отличающиеся надежным фланцевым соединением, металлическим жестким уплотнением и превосходной коррозионной стойкостью. Мы предлагаем индивидуальные спецификации и оптовые услуги для удовлетворения потребностей различных промышленных трубопроводов.

Основные технические параметры

Обзор продукта

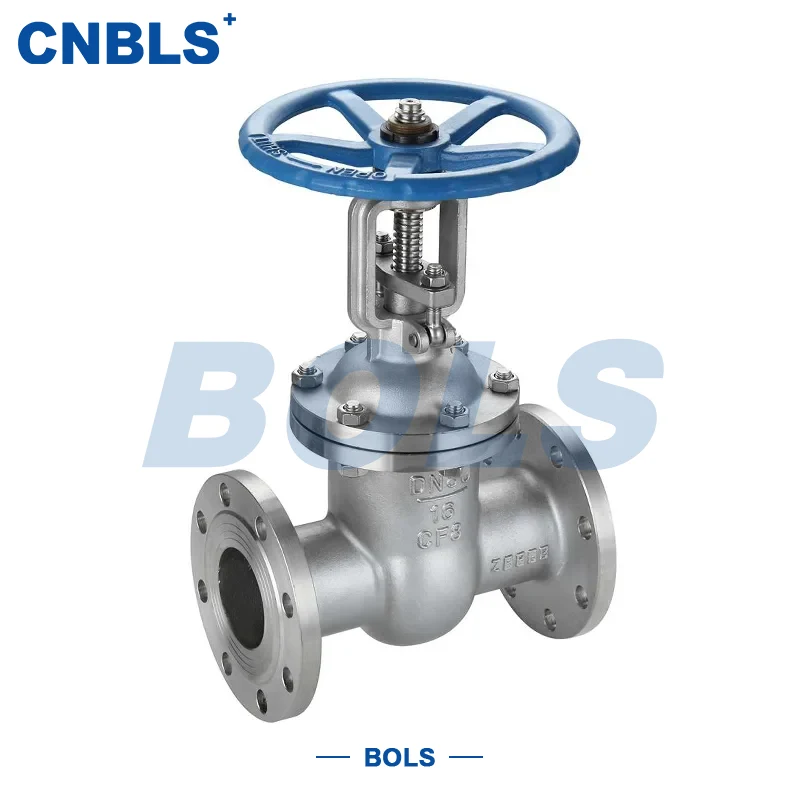

Фланцевая задвижка Z41H из нержавеющей стали представляет собой клапан с принудительным уплотнением, полностью изготовленный из нержавеющей стали, с фланцем в качестве основного соединения. Его закрывающим элементом является шиберный диск, направление движения которого перпендикулярно направлению потока. Клапан открывается и закрывается подъемом затвора, точно выполняя функцию перекрытия или подключения среды.

Фланцевые задвижки из нержавеющей стали подходят для различных условий работы и широко используются в трубопроводных системах для воды, пара, нефти, агрессивных сред и общего газа в химической, нефтяной, водоочистной, металлургической и других отраслях промышленности. Благодаря стабильной работе и широкой применимости они стали незаменимым основным оборудованием управления в трубопроводных системах различных отраслей промышленности.

Клапан имеет разумную конструкцию и надежное уплотнение, выдерживает длительную эрозию и коррозию различных сред и соответствует строгим требованиям промышленного производства.

Основные атрибуты

● Тип конструкции: внешний винт и хомут, жесткий клиновой диск. Стабильная конструкция, плавное открытие и закрытие, легкость наблюдения за рабочим состоянием и удобство обслуживания.

● Тип соединения: фланцевое соединение с выступающей поверхностью RF, соответствующее GB/T 9113 и HG/T 20592. Прочное соединение и отличные характеристики герметизации эффективно предотвращают утечку среды.

● Тип уплотнения: металлическое твердое уплотнение с накладкой из твердого сплава на уплотняющих поверхностях, износостойкое и эрозионностойкое, стабильное уплотнение, отсутствие утечек при гидростатических испытаниях, пригодное для условий высокого давления и содержания примесей.

● Номинальное давление: охватывает PN10/PN16/PN25/PN40/PN63/PN100, гибкий выбор для трубопроводов от низкого до высокого давления.

● Марка материала: Корпус из нержавеющей стали, опционально 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, отличная коррозионная стойкость для различных сред.

● Режим работы: ручной (маховик), электрический, пневматический. Гибкий выбор для разных уровней автоматизации.

Интерпретация модели

Каждая буква и цифра в модели Z41H имеют четкое определение, позволяющее покупателям быстро определить технические характеристики:

● Z: Задвижка, определяет тип главного клапана для режима включения/выключения.

● 4: Фланцевое соединение, соответствующее промышленным стандартам установки фланцев.

● 1: Внешний винт и хомут, один клиновой диск, обеспечивающий плавную работу и простоту обслуживания.

● H: Лицевая поверхность седла покрыта твердым сплавом, что обеспечивает надежное уплотнение, износостойкость и устойчивость к эрозии.

Материалы компонентов

Все ключевые компоненты фланцевых задвижек из нержавеющей стали строго отобраны на предмет коррозионной стойкости, износостойкости и структурной прочности:

● Корпус клапана/крышка: нержавеющая сталь 304 (06Cr19Ni10) или 316 (06Cr17Ni12Mo2), высокая прочность и высокая коррозионная стойкость.

● Шток клапана: нержавеющая сталь 304/316, закаленная и отпущенная для повышения прочности и износостойкости.

● Диск: основа из нержавеющей стали с накладкой из твердого сплава, прочная и износостойкая.

● Седло клапана: накладка из твердого сплава, точно подобранная к диску для стабильной нулевой утечки.

● Сальниковая набивка: Гибкий графит или ПТФЭ, устойчивый к высоким температурам и коррозии.

● Болт/гайка: болты из нержавеющей стали/легированного сплава, высокая прочность и защита от ржавчины.

Стандарты проектирования и производства

● Общие характеристики задвижки: GB/T 12234.

● Лицевой размер: GB/T 12221.

● Размер фланца: GB/T 9113.

● Номинальное давление-температура: GB/T 12224.

● Испытание и проверка клапана: GB/T 13927.

Точки выбора и установки

Точки выбора

● Для высококоррозионных сред предпочтительнее использовать нержавеющую сталь 316; 316L рекомендуется для сред, содержащих хлориды.

● Для условий высокой температуры и высокого давления (> 400℃, ≥ PN40) проверьте номинальное давление-температуру согласно GB/T 12224.

● Выберите режим работы: ручной для малых/низкочастотных трубопроводов; электрические/пневматические для больших/автоматизированных систем.

Точки установки

● Оставьте достаточно места для подъема штока, чтобы избежать помех.

● Затягивайте фланцевые болты симметрично и равномерно, чтобы предотвратить утечку.

● Перед установкой очистите трубопровод от загрязнений, сварочного шлака и масла.

● Перед вводом в эксплуатацию проведите испытание под давлением после установки, чтобы убедиться в отсутствии утечек.

Краткое описание преимуществ продукта

Фланцевые задвижки Z41H из нержавеющей стали имеют конструкцию, полностью изготовленную из нержавеющей стали, стабильное металлическое жесткое уплотнение, гибкие режимы работы и широкий диапазон давления. Они широко применяются в химической, нефтяной, водоочистной и других отраслях промышленности.

Клапаны обеспечивают надежное уплотнение, простоту эксплуатации и длительный срок службы, эффективно устраняя такие проблемные места, как утечки, износ и плохая работа. Изготовленные в строгом соответствии с национальными и промышленными стандартами, они являются надежным выбором для включения и выключения в промышленных трубопроводах при различных условиях давления и среды.
