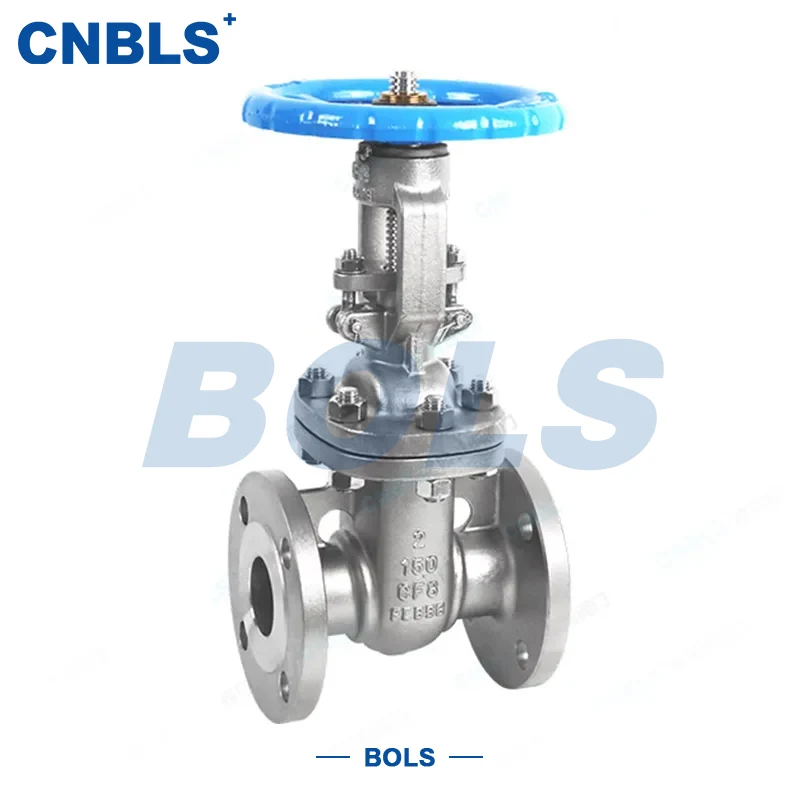

Он имеет фланцевое соединение, внешний винт и хомут, конструкцию с одним клиновым диском и конструкцию жесткого металлического уплотнения. Приводимый в движение маховиком диск затвора перемещается вертикально в направлении потока, чтобы точно контролировать закрытие и выключение среды в трубопроводе.

Корпус клапана изготовлен из нержавеющей стали 304 или 316 и полностью соответствует американским стандартам номинального давления и размеров фланцев. Обладая надежным уплотнением и стабильной структурой, он широко используется в условиях среднего и высокого давления в нефтяной, химической, энергетической и других отраслях промышленности, особенно подходит для систем транспортировки воды, пара, масла и средне-легких агрессивных сред.

Благодаря стандартизированной конструкции и превосходной совместимости, задвижки из нержавеющей стали американского стандарта могут быть напрямую подключены к трубопроводам американского стандарта без дополнительных модификаций, что значительно снижает затраты на установку и техническое обслуживание.

Основные технические параметры

Интерпретация модели

Значение каждой буквы и цифры в модели Z41H понятно, чтобы покупатели могли быстро определить технические характеристики:

· Z: Задвижка, определяемая как основной тип клапана для двухпозиционного управления трубопроводом, подходящий для условий американского стандарта.

· 4: фланцевое соединение,

· 1: внешний винт и хомут, одинарный клиновой диск, плавная работа, простота наблюдения за состоянием и обслуживания.

· H: Лицевая поверхность седла покрыта твердым сплавом, что подчеркивает износостойкость, устойчивость к эрозии и надежное уплотнение.

Основные атрибуты

· Конструкция: внешний винт и хомут, жесткий клиновой диск, стабильная конструкция, плавный подъем без заеданий.

· Присоединение: фланцевое соединение американского стандарта, доступны RF и RTJ.

· Уплотнение: металлическое твердое уплотнение с накладкой из твердого сплава, отсутствие утечек, соответствует API 600.

· Приведение в действие: ручное (стандартное), электрическое или пневматическое (опционально) для автоматизации.

·Материал: нержавеющая сталь 304/316, отличная коррозионная стойкость.

· Давление: класс 150/300/600/900 для работы при среднем и высоком давлении.

· Размер: NPS ½–36 дюймов (DN15–DN900), стандартный диапазон DN15–DN600.

Материалы компонентов

· Корпус клапана/крышка: нержавеющая сталь 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

· Лицевая поверхность уплотнения: нержавеющая сталь с накладкой из стеллита, износостойкая и устойчивая к высоким температурам.

· Шток клапана: нержавеющая сталь 304/316, закаленная и азотированная для обеспечения высокой прочности.

·Диск: основа из нержавеющей стали с накладкой из твердого сплава, прочная и износостойкая.

· Сальниковая набивка: гибкий графит + ПТФЭ, устойчивый к высоким температурам и коррозии.

· Маховик: углеродистая сталь с покрытием; нержавеющая сталь доступна для коррозийных условий.

Точки выбора

· Выберите 316 для сильных коррозийных/хлоридных сред и 304 для общей коррозии.

· Точное соответствие классу давления; проверьте толщину стенок для класса 300 и выше.

·Руководство по малым/низкочастотным трубопроводам; электрические/пневматические для автоматизации.

· Используйте стандартные размеры ASME для прямого соответствия американским трубопроводам.

Точки установки

· Оставьте достаточно места для подъема штока и работы маховика.

· Затягивайте фланцевые болты симметрично и равномерно в соответствии со спецификациями ASME.

· Перед установкой проведите испытания корпуса и уплотнений.

· Перед установкой очистите трубопровод от загрязнений, сварочного шлака и масла.

Краткое описание преимуществ продукта

 Предназначен для применения при среднем и высоком давлении в нефтяной, химической, энергетической и других отраслях промышленности.

Благодаря конструкции из высококачественной нержавеющей стали и металлическому жесткому уплотнению клапаны обеспечивают надежное уплотнение, простоту эксплуатации и длительный срок службы. Они полностью совместимы с американским стандартом номинального давления и фланцами, что позволяет осуществлять прямое подключение к трубопроводу без каких-либо модификаций.

Обладая полными спецификациями, гибким приводом и дополнительными материалами, они эффективно решают такие проблемы, как плохая совместимость, недостаточное уплотнение и короткий срок службы. Это надежное решение для двухпозиционного управления в трубопроводных системах американского стандарта.
