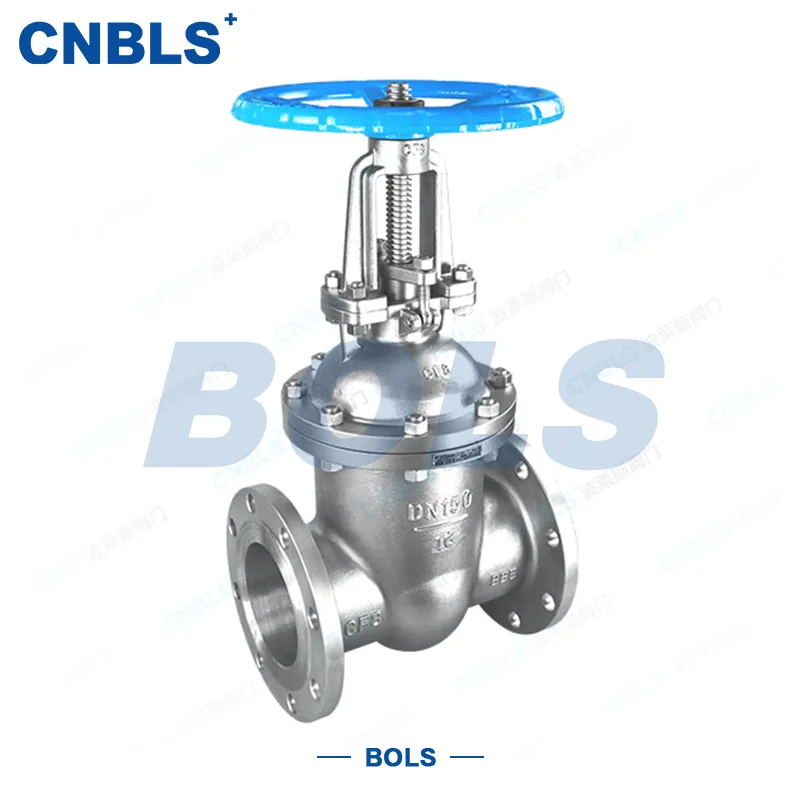

Фланцевая задвижка GB

Фланцевая задвижка GB представляет собой основной промышленный запорный клапан с фланцевым соединением национального стандарта, в котором используется закрывающий элемент шиберного типа для полного открытия и полного закрытия трубопроводной среды. В качестве основного двухпозиционного регулирующего клапана в промышленных системах передачи жидкости он предназначен исключительно для полнопроходного режима полного открытия/полного закрытия и не подходит для регулирования расхода или дросселирования.

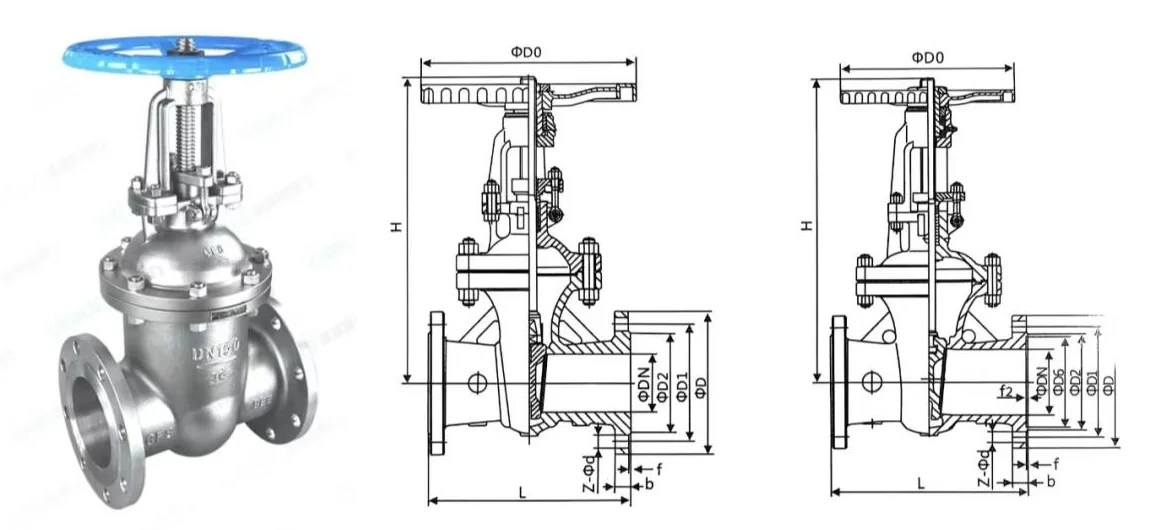

Он имеет прямоточный канал потока с чрезвычайно низким сопротивлением жидкости, стабильную работу при среднем и высоком давлении, средних и высоких температурах, а также имеет основные преимущества: простую конструкцию, удобную установку и обслуживание, а также надежную двунаправленную циркуляцию и герметичность. Клапан состоит из основных компонентов, включая корпус клапана, крышку клапана, затвор, шток клапана, гайку штока клапана, сальниковую коробку, набивку, сальник, траверсу и маховик/привод. Благодаря превосходной приспособляемости к сложным условиям работы и различным средам, фланцевые задвижки GB широко используются в нефтяной, химической, электроэнергетической, коммунальной и других ключевых отраслях промышленности.

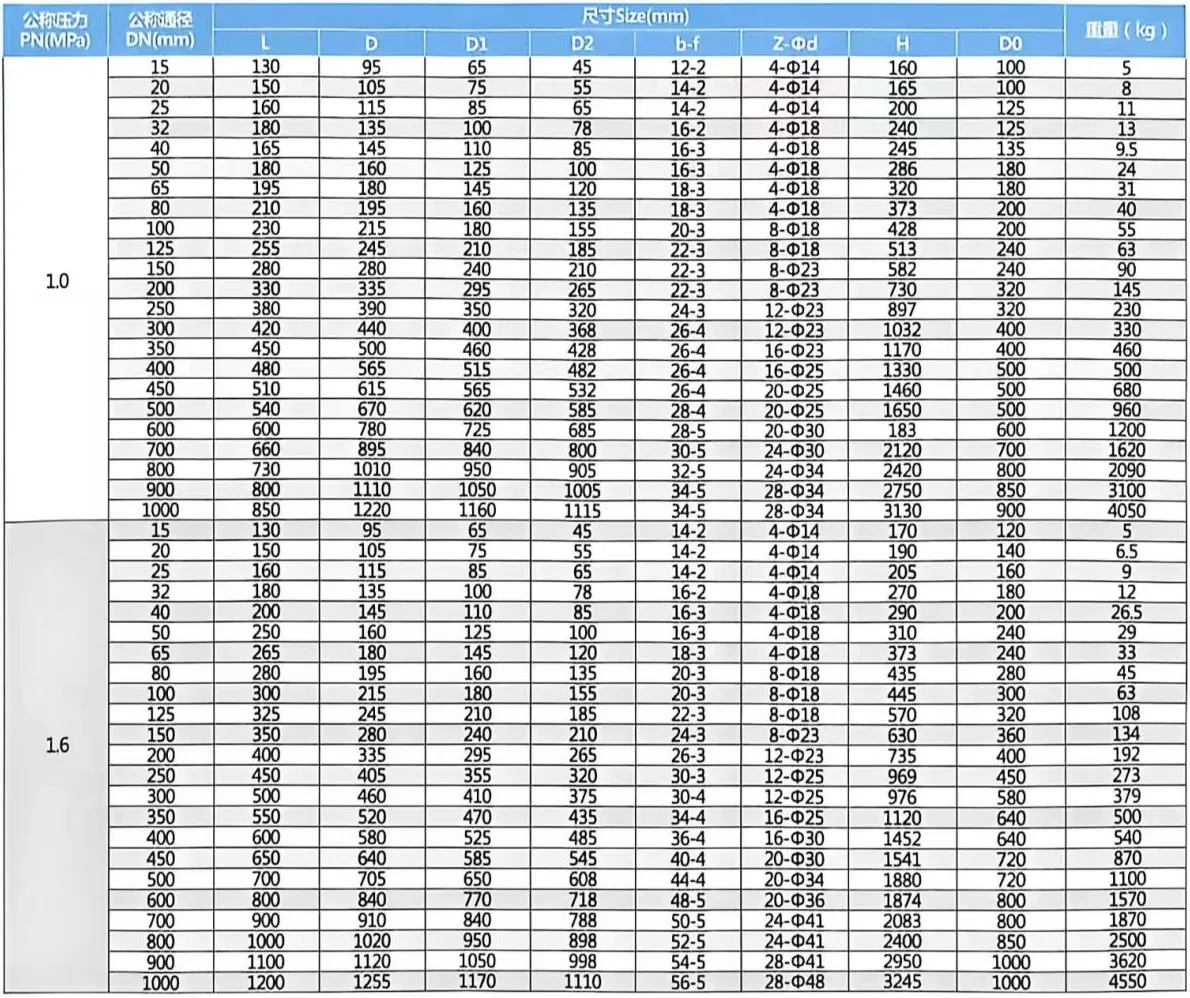

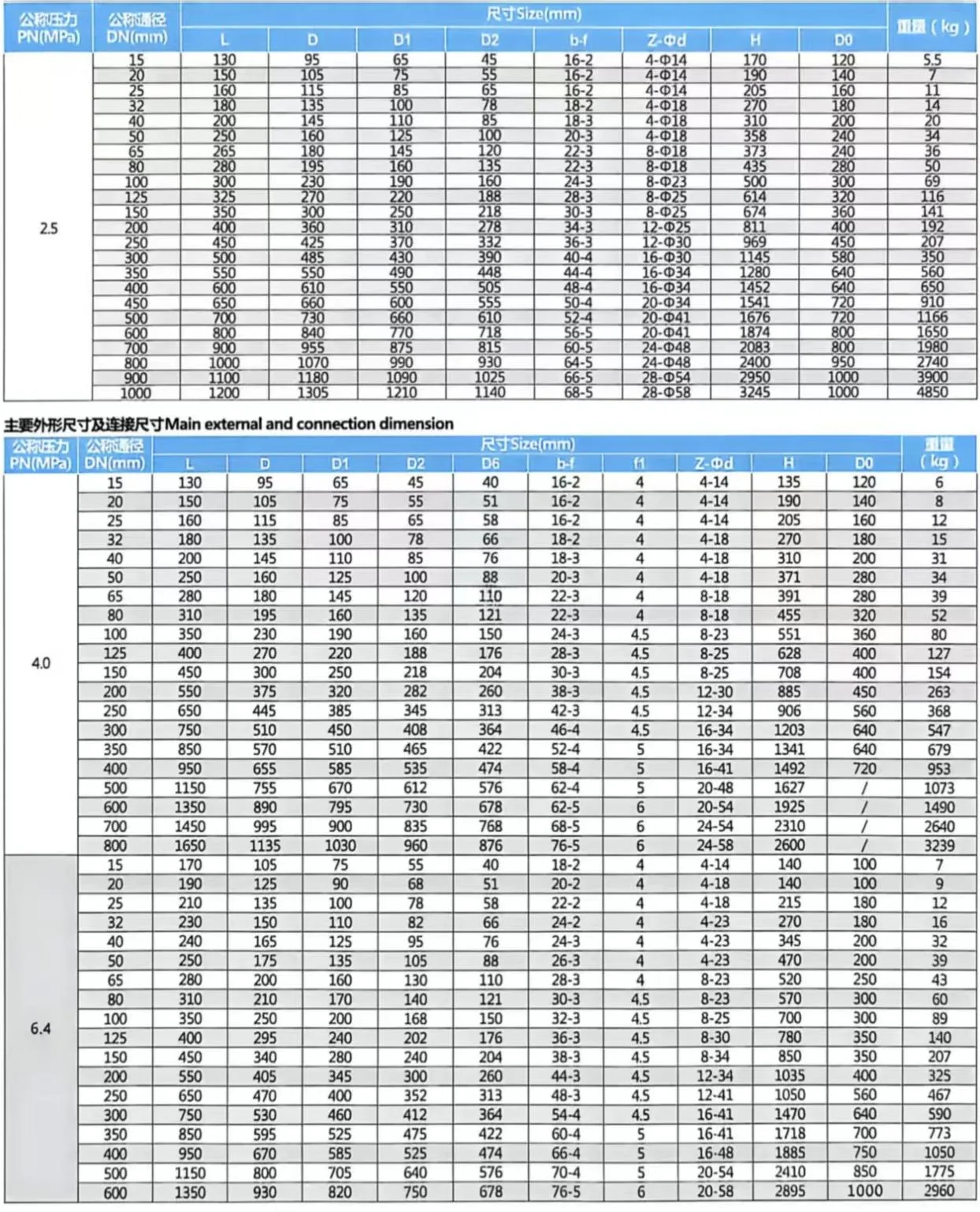

Технические характеристики продукта

Принцип работы

Принцип работы фланцевой задвижки GB основан на вертикальном подъемном движении затвора, приводимом в движение штоком клапана для открытия и закрытия трубопровода, с подробной логикой работы, представленной ниже:

Процесс открытия

Вращение маховика приводит во вращение гайку штока клапана, что преобразует вращательное движение в линейное подъемное движение, заставляя шток клапана поднимать затвор вертикально. Когда задвижка полностью поднята в положение, полностью отделенное от уплотняющей поверхности седла клапана, канал потока полностью свободен, и клапан находится в полностью открытом состоянии, обеспечивая беспрепятственную циркуляцию среды с минимальной потерей давления.

Процесс закрытия

Вращение маховика в обратном направлении приводит к тому, что шток клапана опускает ворота вертикально. Когда затвор падает в положение, в котором он полностью прилегает к уплотняющей поверхности седла клапана, канал потока среды полностью блокируется. Давление среды в трубопроводе может помочь плотно прижать затвор к седлу клапана, образуя надежное жесткое уплотнение для эффективного предотвращения утечки среды, а клапан находится в полностью закрытом состоянии.

Стандарты применения

Основные сценарии применения

● Промышленный сектор: Нефтяная, химическая промышленность, электроэнергетика, металлургия, транспортировка природного газа, для двухпозиционного регулирования пара, нефтепродуктов, кислотных и щелочных сред, газа и других промышленных жидкостей.

● Муниципальный и гражданский сектор: Системы городского водоснабжения, очистки сточных вод, отопления, вентиляции и кондиционирования воздуха (HVAC) для надежного отключения потока воды или пара.

● Особые условия работы: трубопроводы с высокой температурой и высоким давлением, трубопроводы со средами, содержащими частицы, сильные коррозионные среды, магистральные трубопроводы и т. д.
