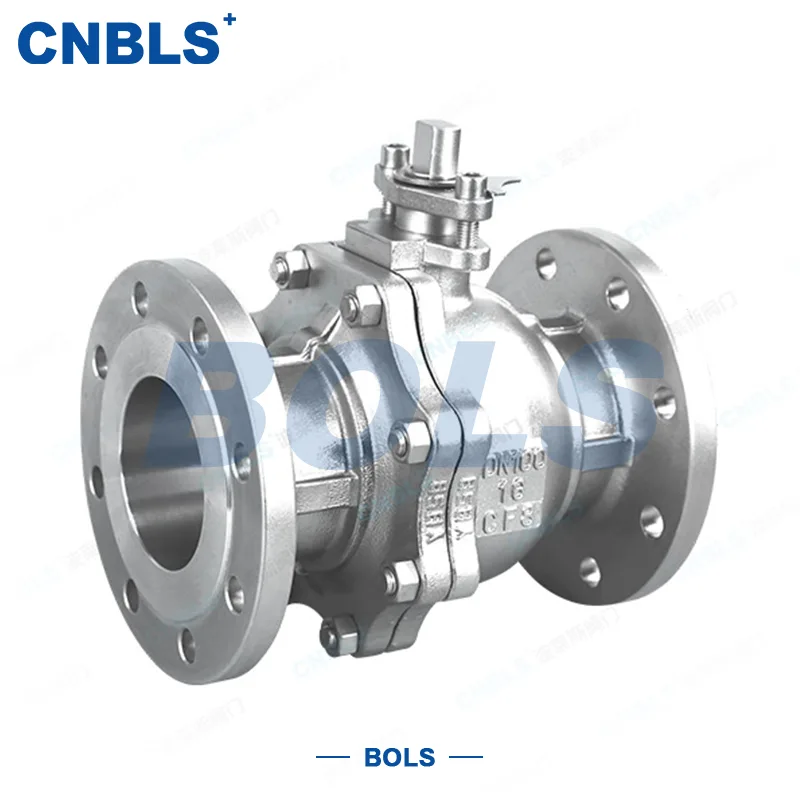

GB Фланцевый шаровой кран

Фланцевый шаровой клапан GB представляет собой основной промышленный регулирующий клапан для жидкости с фланцевым соединением национального стандарта, который обеспечивает закрытие трубопровода и регулирование расхода посредством поворота шарового сердечника на 90° и является одним из наиболее широко используемых запорных клапанов основного потока в мировых промышленных трубопроводных системах.

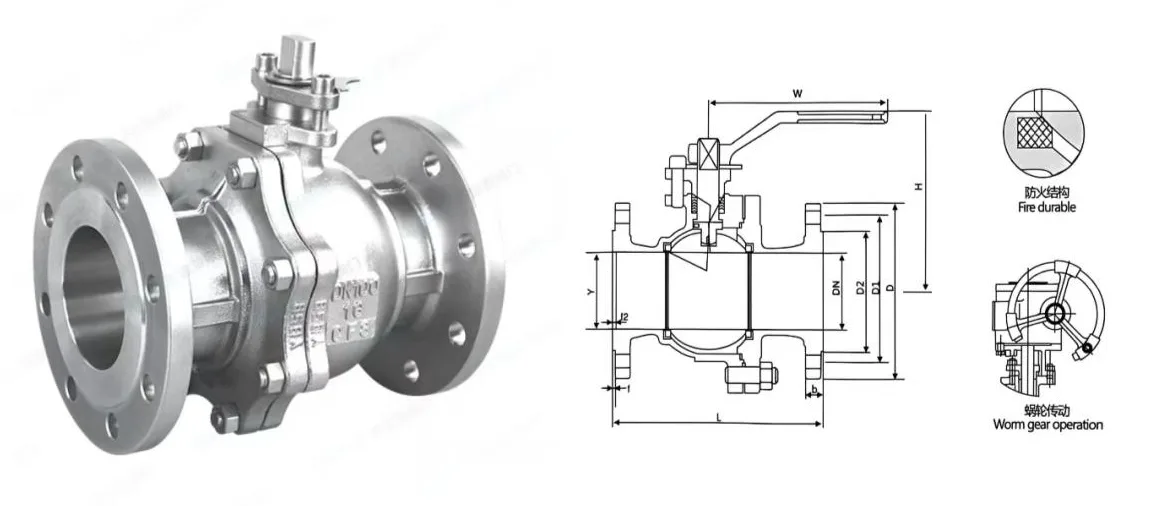

Этот клапан в основном состоит из основных компонентов, включая корпус клапана, плавающий шар, шток клапана, седло клапана, узел уплотнения и фланцевые соединения национального стандарта. В дополнение к стандартному ручному управлению он также может быть оснащен червячным механизмом, пневматическими, электрическими и гидравлическими приводными устройствами для удовлетворения требований автоматического управления в различных промышленных условиях труда. Он обладает основными преимуществами, такими как быстрое открытие и закрытие, чрезвычайно низкое сопротивление жидкости, компактная конструкция, надежное двунаправленное уплотнение, совместимость с широкими средами, а также удобство установки и обслуживания. Обладая стабильными долгосрочными эксплуатационными характеристиками и высокой способностью адаптироваться к сложным условиям работы, фланцевый шаровой клапан GB стал незаменимым ключевым компонентом в системах передачи и управления промышленными жидкостями.

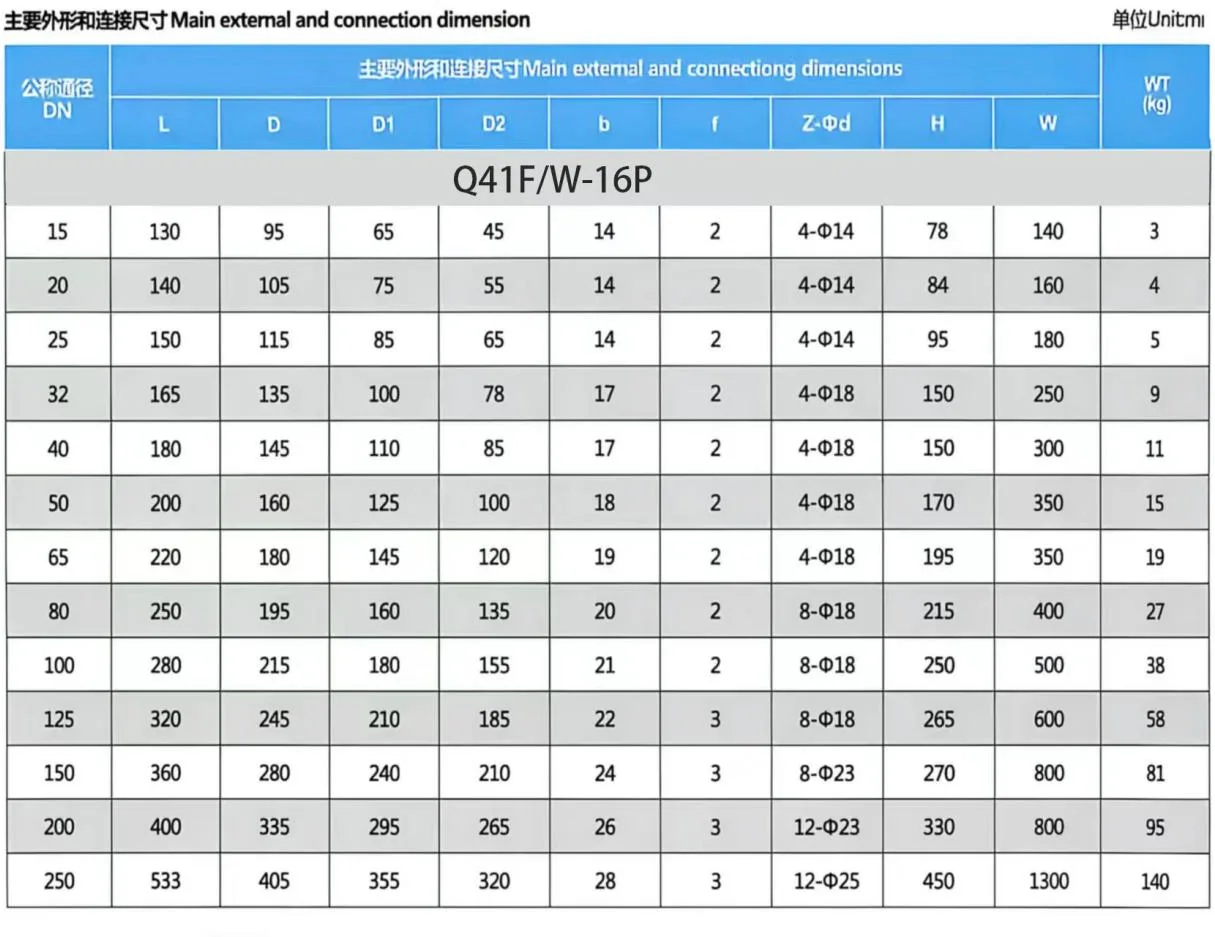

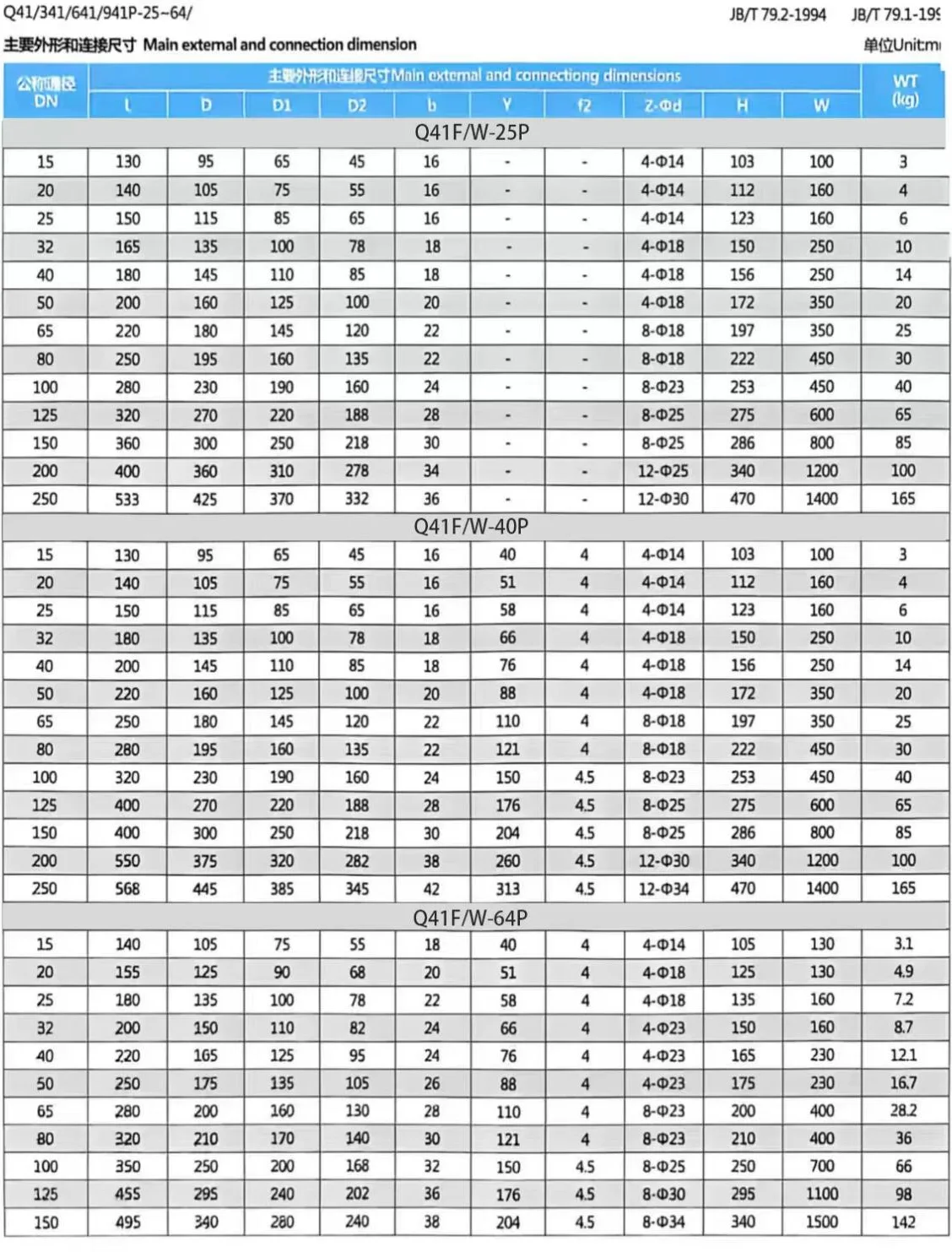

Технические характеристики продукта

Стандарты применения

Основные отрасли применения

● Нефть и газ, нефтехимическая переработка и трубопроводный транспорт на большие расстояния.

● Производство электроэнергии (водяные, паровые и масляные контуры на тепловых и атомных электростанциях)

● Металлургия, производство бумаги и текстильное производство.

● Муниципальное водоснабжение, централизованное теплоснабжение и очистка сточных вод.

Принцип работы

Принцип работы фланцевого шарового крана GB основан на повороте сердечника шара на 90°, приводимом в движение штоком клапана, что обеспечивает полное открытие, полное закрытие и точное управление потоком в трубопроводе:

Полностью открытое состояние

Когда шток клапана поворачивает шар на 90°, чтобы сквозное отверстие шара было полностью совмещено с осью трубопровода, канал потока полностью соединяется. В это время сопротивление жидкости минимально, и среда может проходить через корпус клапана практически без потери давления.

Полное закрытое состояние

Когда шток клапана поворачивает шар на 90° в обратном направлении, сквозное отверстие шара оказывается полностью перпендикулярно оси трубопровода. Сердечник шара плотно прижимается к седлу клапана давлением среды трубопровода, образуя надежное герметичное уплотнение, и поток среды полностью перекрывается.

Состояние управления потоком

Когда шар поворачивается на любой угол от 0° до 90°, эффективную площадь потока между сквозным отверстием шара и трубопроводом можно бесступенчато регулировать, чтобы обеспечить точный контроль скорости потока среды и давления в трубопроводе, отвечая изменяющимся требованиям рабочих условий промышленных процессов.
