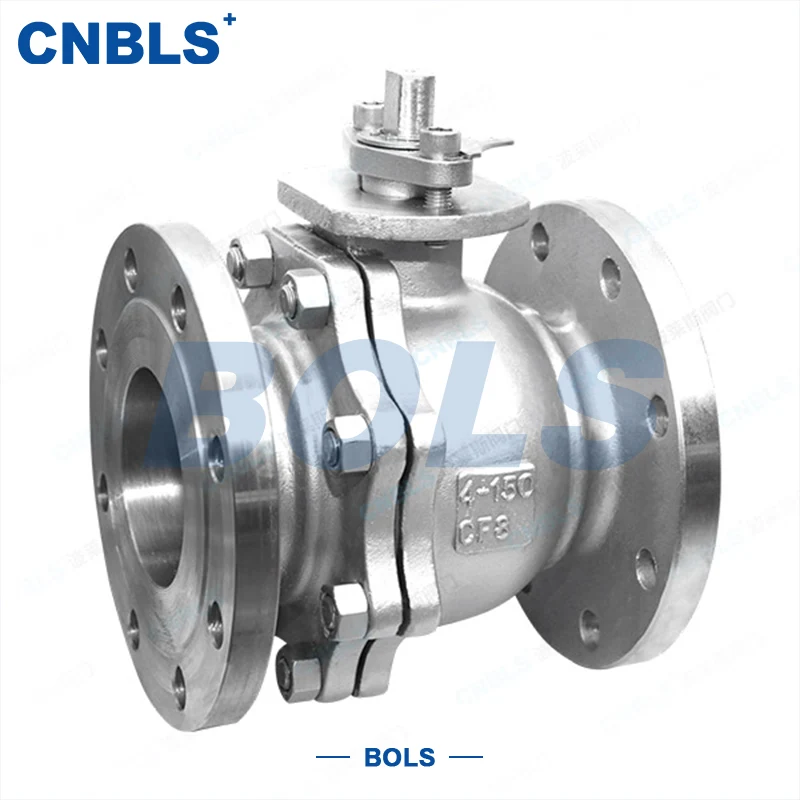

Фланцевый шаровой кран ANSI

Фланцевый шаровой кран ANSI (торговая марка: Bolaisi) представляет собой промышленный запорный клапан с фланцевым соединением и шаром в качестве открывающего и закрывающего элемента. В основном он используется для быстрого включения-выключения и переключения направления потока жидкостей в промышленных трубопроводах. Продукт доступен в двух основных конструктивных типах: плавающий шаровой кран и шаровой кран, установленный на цапфе. Различные материалы, типы уплотнений и режимы срабатывания можно гибко выбирать в зависимости от условий работы, что делает его широко подходящим для различных традиционных промышленных трубопроводов.

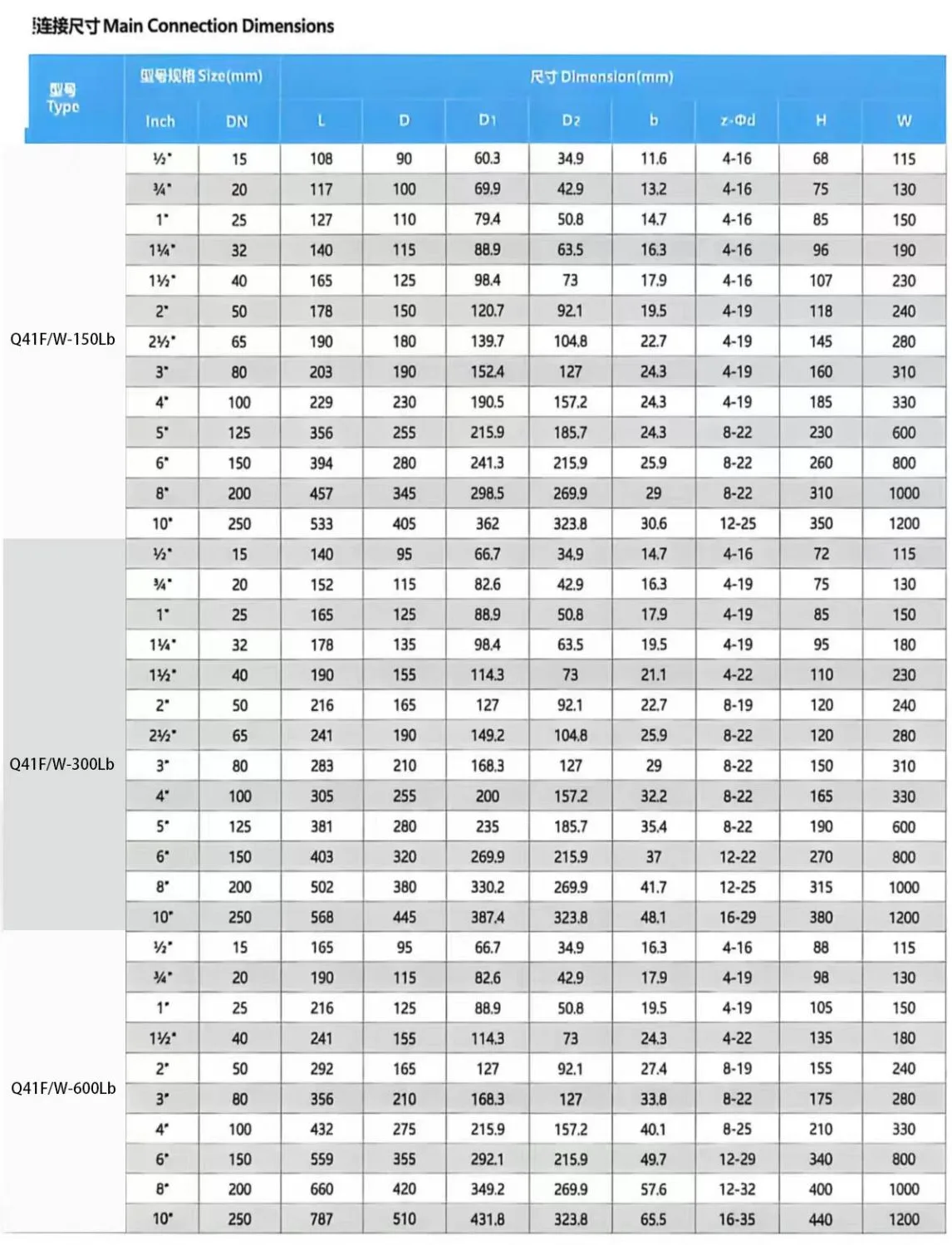

Основные технические параметры

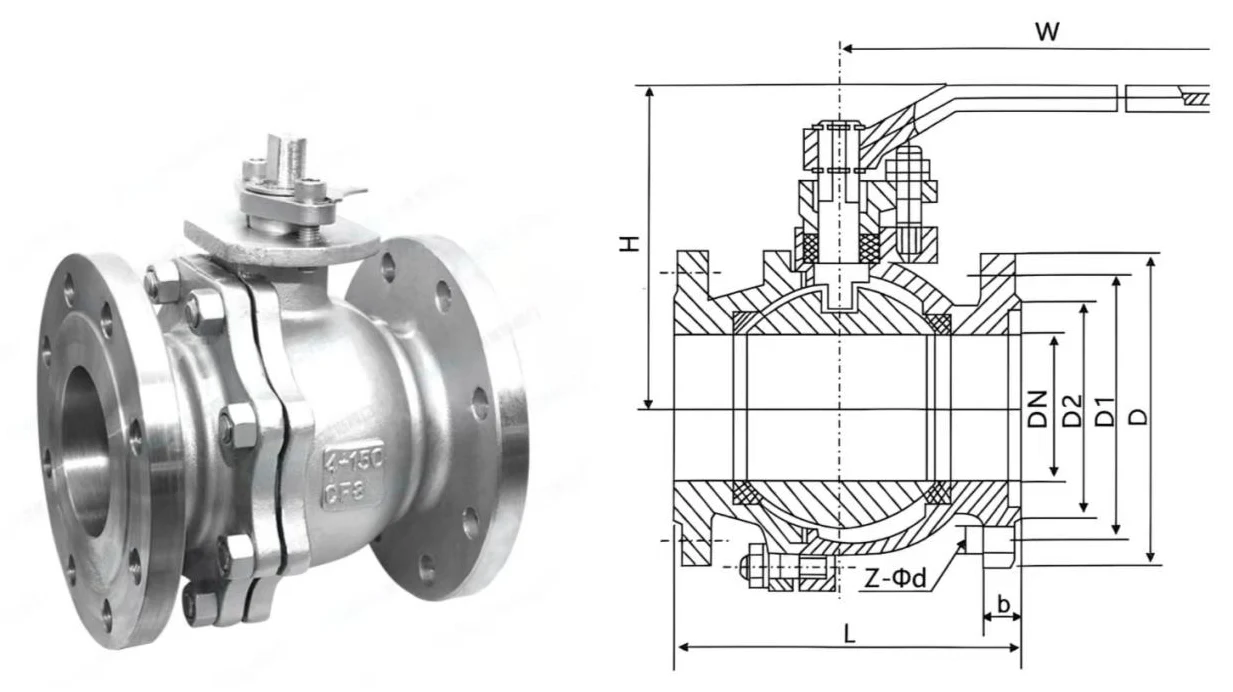

Основные структурные компоненты

Продукт имеет модульную конструкцию и состоит из шести основных модулей, которые можно гибко подбирать в зависимости от условий работы:

● Корпус клапана: доступен в двух-, трех- и цельной конструкции, обеспечивающей основную несущую нагрузку и монтажную основу для удовлетворения различных требований к техническому обслуживанию и установке.

● Элемент шарового затвора: вращающийся шар с коаксиальным сквозным отверстием, служащий основным компонентом управления для регулирования потока, обеспечивающий полное открытие и закрытие за счет вращения.

● Узел уплотнения: включает в себя мягкое уплотнение (ПТФЭ) и твердое уплотнение седла, которые образуют внутренние уплотнения с шаром; Соответствующее уплотнение обеспечивает внешнее уплотнение между штоком и корпусом клапана и предотвращает утечку среды.

● Шток клапана: компонент передачи, соединяющий привод и шар, приводящий шар в движение на 90° для открытия и закрытия.

● Привод: стандартная конфигурация – ручной рычаг; червячная передача, пневматические и электрические приводы являются дополнительными для различных задач автоматизации управления.

Принцип работы

Клапан контролирует полное открытие и закрытие трубопровода путем поворота шара на 90° вокруг оси штока:

● Полностью открытый: отверстие шара полностью соосно с каналом потока трубопровода, что обеспечивает беспрепятственный проход жидкости с чрезвычайно низким сопротивлением потоку.

● Полностью закрыто: отверстие шара перпендикулярно пути потока трубопровода, при этом шар плотно прилегает к седлу, полностью блокируя среду и обеспечивая надежное уплотнение.

Для различных условий работы доступны две конструкции уплотнения сердечника:

● Конструкция с плавающим шаром: при среднем давлении шар слегка плавает, прижимаясь к седлу, расположенному ниже по потоку, обеспечивая самозатягивающееся уплотнение. Более высокое давление обеспечивает более стабильные характеристики уплотнения, подходит для малых и средних диаметров и условий среднего и низкого давления.

● Шаровая конструкция, установленная на цапфе: Шар поддерживается верхней и нижней цапфами без радиального смещения. Седло оснащено эластичной компенсацией для автоматической установки шара для уплотнения, имеет низкий рабочий крутящий момент и долговременную стабильную работу, подходит для больших диаметров и условий высокого давления.

Основные характеристики продукта

● Стандартизированное фланцевое соединение: строго соответствует американским стандартным размерам фланцев, поддерживает RF, FF, MFM, TG, RJ и другие типы фланцев. Он обеспечивает легкую установку и демонтаж, а также высокую взаимозаменяемость с трубопроводами и оборудованием того же стандарта без внесения изменений на месте.

● Эффективная и контролируемая работа: для полного открытия и закрытия вручную требуется поворот всего на 90°, что обеспечивает быструю работу, подходящую для аварийного отключения. Угол открытия можно точно отрегулировать для переключения направления потока.

● Оптимизированная конструкция пути потока. Полнопроходная конструкция почти не приводит к потере сопротивления потоку в полностью открытом состоянии, что снижает энергопотребление трубопровода и адаптируется к средам с высокой вязкостью и средам, содержащим мелкие частицы.

● Гибкая модульная конфигурация. Корпус клапана, уплотнения и приводы имеют модульную конструкцию. Фланцевый шаровой клапан ANSI может быть изготовлен по индивидуальному заказу с использованием материалов, типов уплотнений и режимов срабатывания в зависимости от требований к давлению, среде и температуре на месте.

● Совместимость с двунаправленным потоком. Структуры однонаправленного или двунаправленного потока являются дополнительными без строгих ограничений на входе/выходе, что повышает гибкость установки и эксплуатации.

Преимущества производительности продукта

● Широкий диапазон рабочих условий: номинальный диаметр от DN15 до DN200 и номинальное давление от 150 до 600 фунтов охватывают большинство общих применений в промышленных трубопроводах.

● Высокая устойчивость к коррозии: различные варианты материалов корпуса, включая углеродистую сталь, нержавеющую сталь 304, 316 и 316L, противостоят коррозии и эрозии под воздействием воды, масла, пара, кислот, щелочей и других сред, продлевая срок службы.

● Стабильное и надежное уплотнение: мягкое уплотнение обеспечивает нулевую утечку чистой среды при нормальных температурах; твердое уплотнение выдерживает высокие температуры и абразивное воздействие пара и сред, содержащих частицы. Оба типа обеспечивают долговременное стабильное уплотнение, сводя к минимуму внутренние и внешние утечки.

● Безопасная и экономичная работа: оптимизированная конструкция штока и рычага значительно снижает рабочий крутящий момент, что упрощает ручное управление. Противовыбросовой шток и антистатические конструкции предотвращают накопление статического заряда из-за трения средней среды и выброса штока, отвечая требованиям безопасности в отраслях с высоким уровнем риска, таких как нефтяная и химическая промышленность.

● Удобное обслуживание: конструкция корпуса, состоящая из 2 и 3 частей, позволяет проводить капитальный ремонт и замену уплотнений без разборки трубопровода, что значительно снижает объем работ по техническому обслуживанию на месте и время простоя.

Основные сценарии применения

Благодаря стабильному двухпозиционному управлению и широкой адаптации к средам и условиям работы фланцевый шаровой кран ANSI широко используется в трубопроводных системах в основных отраслях промышленности:

● Нефтяная и газовая промышленность: средние отключения и переключения при разведке нефти и газа, магистральных трубопроводах, сборных станциях, а также при хранении и транспортировке очищенной нефти.

● Химическая промышленность: Управление технологическими процессами кислотных/щелочных сред, органических растворителей, полимеров и добавок в жестких условиях химического производства.

● Энергетика: Управление двухпозиционным трубопроводом в котельных, паропроводах, системах циркуляции охлаждающей воды и подпиточной воды для обеспечения стабильной работы агрегата.

● Бумажная и металлургическая промышленность: Управление трубопроводами для бумажного черного щелока, металлургических шламов и систем циркуляции воды с ударопрочной и износостойкой конструкцией.

● Водоочистная промышленность: открытие/закрытие трубопроводов и регулирование расхода в муниципальном водоснабжении/дренаже, очистке промышленных сточных вод, повторном использовании оборотной воды и системах оборотного водоснабжения.
