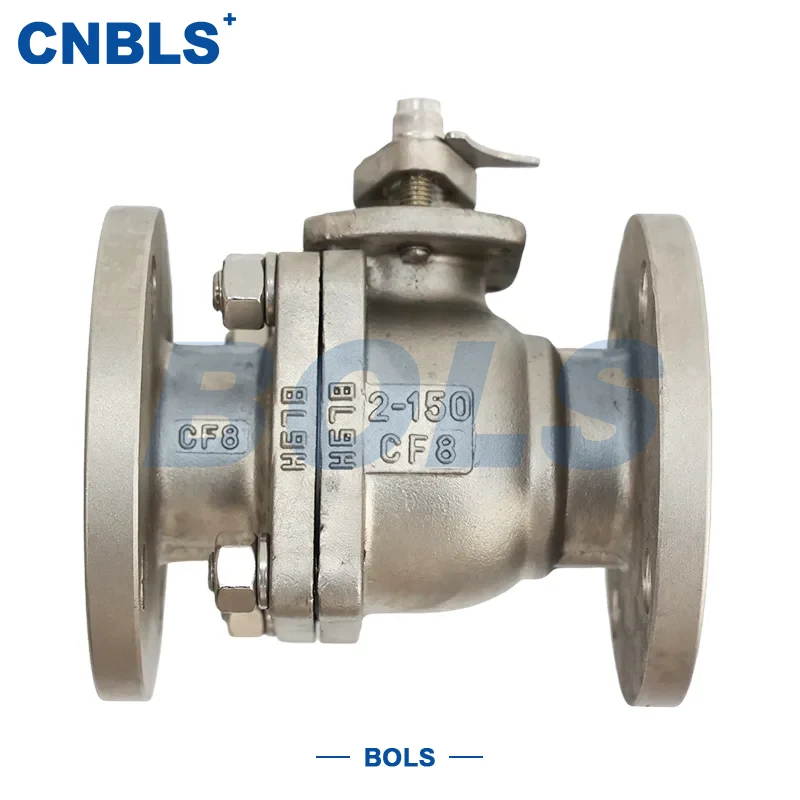

Шаровые краны API из нержавеющей стали

Шаровые краны API из нержавеющей стали — это полнопроходные шаровые краны, изготовленные из таких материалов, как дуплексная нержавеющая сталь 304, 316, 304L, 316L и 2205, спроектированные и изготовленные в строгом соответствии со стандартом трубопроводных клапанов API 6D. Клапан обеспечивает быстрое перекрытие и открытие среды за счет вращения шара, при этом шар и шток соединены цельной или высокопрочной конструкцией, что обеспечивает стабильность в условиях высокого давления и частой эксплуатации.

Обладая огнестойкостью, устойчивостью к сероводороду (H₂S), выносливостью к высокому давлению и превосходными герметизирующими характеристиками, этот тип клапана подходит для условий работы с высоким уровнем риска, таких как нефть, природный газ, химическое машиностроение, а также магистральные нефте- и газопроводы.

В серосодержащих средах, трубопроводах высокого давления и системах непрерывного действия шаровые краны API из нержавеющей стали сочетают коррозионную стойкость материалов из нержавеющей стали со строгими требованиями безопасности, указанными в стандартах API.

Ключевые особенности

Строгое соблюдение трубопроводных стандартов API

Основные процессы проектирования, производства и испытаний клапана выполняются в соответствии с требованиями API 6D. Он также может быть оснащен противопожарными конструкциями API 6FA/API 607 ​​в зависимости от потребностей проекта, отвечающими обязательным нормативным требованиям для предохранительных клапанов в нефтегазовых системах.

Коррозионностойкая конструкция из нержавеющей стали

Корпус клапана, шток и соединительные детали изготовлены из нержавеющей стали или дуплексной нержавеющей стали. Такая конструкция сохраняет долговременные стабильные механические свойства во влажных, хлоридсодержащих, слабокислотно-щелочных или серосодержащих средах, что позволяет сократить частоту технического обслуживания.

Полнопроходной канал с низкой потерей давления

Конструкция полнопроходного канала с полным или уменьшенным проходом эффективно минимизирует сопротивление среды, что делает его пригодным для систем передачи на большие расстояния, особенно для условий работы, требующих высокой стабильности потока, таких как транспортировка сырой нефти и природного газа.

Доступны несколько вариантов уплотнений

В зависимости от характеристик среды, температуры и давления клапан может быть оснащен конструкцией либо с мягким уплотнением, либо с металлической конструкцией с жестким уплотнением, обеспечивающей надежную герметичность в условиях нормальной, низкой, высокой и высокой температуры.

Гибкая конфигурация привода

Он поддерживает несколько режимов приведения в действие, включая ручной, пневматический, электрический и гидравлический, что облегчает интеграцию системы и дистанционное управление, и идеально подходит для автоматизированных трубопроводов и беспилотных станций.

Структура и основные атрибуты

Стандарты проектирования и производства

Материалы основных компонентов из нержавеющей стали

Сводка технических параметров

Приложения

Шаровые краны API из нержавеющей стали в основном используются в промышленных системах с высокими требованиями к безопасности, герметичности и надежности, в том числе:

● Магистральные трубопроводы для транспортировки нефти и природного газа.

● Береговые системы сбора нефти и газа.

● Нефтеперерабатывающие и нефтехимические заводы.

● Системы передачи сред, содержащих сероводород (H₂S).

● Технологические трубопроводы высокого давления и высокой температуры.

● Морские платформы и энергетические проекты.

Рекомендации по выбору

1. Приоритет среды: для серосодержащих или сильнокоррозионных сред отдавайте предпочтение дуплексной нержавеющей стали 316L или 2205.

2. Соответствие стандартам: подтвердите, необходимы ли требования пожарной безопасности API 6FA/607.

3. Соответствие давления и температуры: Для условий работы выше 232°C рекомендуется использовать металлическое жесткое уплотнение.

4. Подтверждение типа соединения: для магистральных трубопроводов или систем высокого давления предпочтительным является соединение стыковой сваркой.

5. Рационализация привода. Для автоматизированных систем рекомендуется использовать пневматические или электрические приводы.

Руководство по эксплуатации и техническому обслуживанию

1. Перед вводом в эксплуатацию убедитесь, что маркировка клапана, стандарты и материал соответствуют техническим характеристикам трубопровода.

2. Избегайте быстрого открытия и закрытия в условиях высокого давления, чтобы предотвратить гидравлический удар.

3.Регулярно проверяйте состояние уплотнения штока и фланцевого соединения.

4. Для условий труда, содержащих серу, рекомендуется вести записи об эксплуатации и техническом обслуживании, чтобы обеспечить долгосрочную прослеживаемость.
