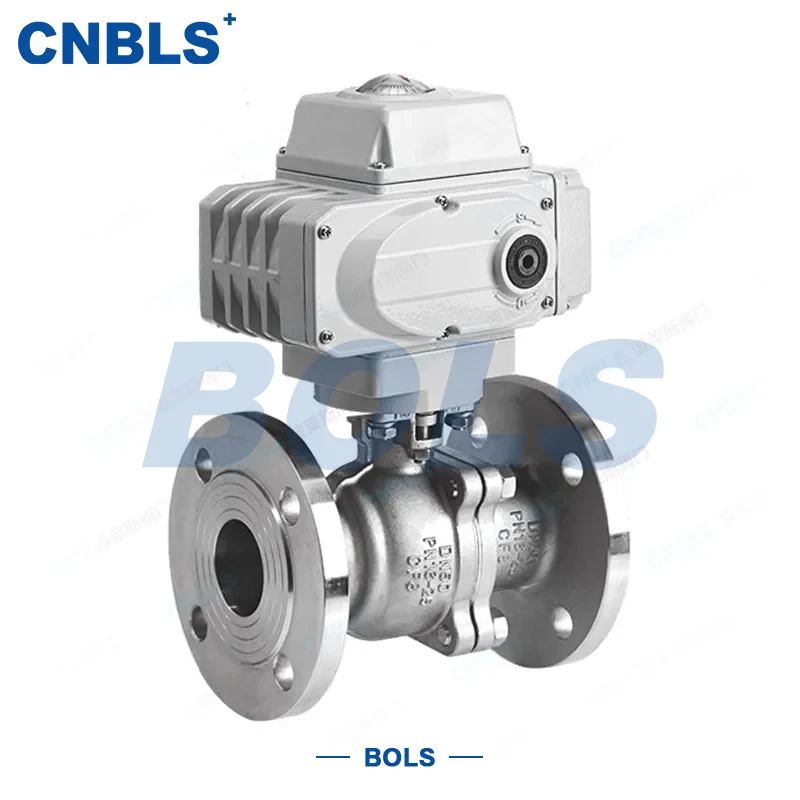

Электрические шаровые краны из нержавеющей стали

Электрические шаровые краны из нержавеющей стали представляют собой поворотный клапан, в котором в качестве источника питания используется электрический привод, а в качестве запорного элемента — фиксированный шар. Приводимый в действие электроприводом шток клапана поворачивает шар на 90°, открывая или перекрывая среду в трубопроводах. Шар фиксируется и позиционируется с помощью верхнего и нижнего валов, обеспечивая стабильные характеристики уплотнения, подходящие для условий работы при среднем и высоком давлении. Он служит критически важным устройством регулирования потока в промышленных системах автоматического управления.

Обладая прочной конструкцией, износостойкостью и устойчивостью к коррозии, этот клапан применим для воды, пара, нефтепродуктов и слабоагрессивных сред. Он широко используется в нефтяной, химической, электроэнергетической, пищевой и фармацевтической промышленности, а также в промышленных автоматических трубопроводных сетях.

Особенности продукта

1. Материал из нержавеющей стали премиум-класса

Ключевые компоненты, включая корпус клапана, шар и седло клапана, изготовлены из нержавеющей стали 304/316, при этом седло клапана соединено с твердым сплавом. Такая конфигурация обеспечивает превосходную коррозионную стойкость, устойчивость к высоким температурам и износостойкость, обеспечивая надежную длительную эксплуатацию.

2.Электрический привод для высокоэффективной автоматизации.

Клапан, оснащенный электрическим приводом, обеспечивает дистанционное управление и автоматическое регулирование. Его можно использовать в сочетании с интеллектуальным позиционером для достижения точного контроля потока и снижения трудозатрат.

3. Фиксированная конструкция шара с низким крутящим моментом открытия/закрытия.

Конструкция с фиксированным шаром обеспечивает равномерное распределение усилий и структурную стабильность, что делает его идеальным для трубопроводных систем большого диаметра и среднего и высокого давления. Это позволяет легко и надежно открывать и закрывать двери.

4. Уплотнение из цементированного карбида для надежной работы.

Уплотнительные поверхности седла клапана и шара изготовлены из твердосплавного сплава и прошли специальную обработку, обеспечивающую превосходную износостойкость и устойчивость к высоким температурам. Он достигает класса утечки API Class V, обеспечивая безопасность системы.

5. Широкая совместимость по давлению и диаметру.

Клапан рассчитан на номинальное давление от PN16 до PN420 и от класса 150 до 2500, а номинальные диаметры варьируются от DN50 до DN1200. Он отвечает требованиям управления трубопроводами с большим расходом.

6. Надежная защита сложных промышленных сред.

Электропривод имеет степень защиты IP65 или выше, корпус изготовлен из алюминиевого сплава или чугуна. Он может работать непрерывно в суровых промышленных условиях, связанных с высокими температурами, высоким давлением и коррозией.

Приложения

Электрические шаровые краны из нержавеющей стали подходят для различных промышленных сценариев:

● Системы дистанционного управления и отключения на нефте- и газопроводах.

● Контроль расхода высокотемпературных, высокого давления и слабоагрессивных сред в химическом производстве.

● Автоматическое управление трубопроводами большого диаметра в системах электроэнергетики и теплоснабжения.

● Системы трубопроводов для пищевых продуктов, фармацевтических препаратов и очищенной воды.

● Трубопроводные сети высокотемпературного пара, нефтепродуктов и газа.

Научный выбор и правильная установка могут продлить срок службы клапана и повысить уровень безопасности и автоматизации системы трубопроводной сети.

Интерпретация модели

В качестве примера возьмем распространенную модель Q947H-16P:

Стандарты проектирования и производства

● API 6D: Международный стандарт проектирования и производства электрических шаровых кранов для нефтегазовой отрасли.

● GB/T 12237: китайский национальный стандарт, указанный для конструкции клапана и технических требований.

● GB/T 9113: Стандарт размеров фланцев и номинальных давлений.

● JB/T 8528: Стандарт технических требований для электрических приводов.

● IEC 60534: Технические характеристики регулирующих клапанов промышленных процессов, обеспечивающие автоматическое управление.

Таблица технических параметров

Материалы компонентов

● Корпус клапана: нержавеющая сталь (CF8/CF8M/CF3/CF3M), выбранная в соответствии со средней коррозионной активностью.

● Шар: корпус из нержавеющей стали с наплавкой из цементированного карбида на уплотнительной поверхности, что повышает износостойкость и устойчивость к высоким температурам.

● Седло клапана: высокопрочный твердый сплав, обеспечивающий надежное уплотнение и устойчивость к эрозии.

● Шток клапана: нержавеющая сталь с азотированной или напыленной поверхностью, обеспечивающая стойкость к износу и коррозии.

● Набивка: гибкий графит или высокотемпературный расширенный графит, обеспечивающий динамическое уплотнение штока клапана.

● Электрический привод: корпус из алюминиевого сплава или чугуна со степенью защиты IP65, подходящий для сложных промышленных условий.

Ключевые моменты выбора

1. Анализ рабочего состояния

Уточните тип среды, содержание частиц, коррозионную активность, температуру и вязкость.

Для высокоагрессивных сред рекомендуется использовать нержавеющую сталь 316L.

2. Подтверждение параметров

Выберите номинальный диаметр (DN) в зависимости от размера трубопровода и требований к расходу.

Выберите привод, соответствующий моменту открытия/закрытия, номинальному давлению и степени защиты.

Для нужд автоматизации выберите привод с интеллектуальным позиционером, поддерживающим управление сигналом 4–20 мА.

3. Выбор материала

Материал корпуса клапана: 304 для общих условий работы; 316L для агрессивных условий работы

Уплотняющий материал: твердосплавное твердосплавное уплотнение для сред, работающих при высоких температурах, высоком давлении или средах, содержащих частицы.

4. Соответствие стандартам и сертификации.

Убедитесь, что клапан и привод соответствуют таким стандартам, как API, GB и IEC.

Электрический привод должен иметь электрические сертификаты, такие как CE и UL.

5. Оценка поставщика

Выбирайте поставщиков с квалифицированными возможностями производства электрических шаровых кранов, богатым опытом и надежной системой послепродажного обслуживания.

Запросите полную техническую документацию: образцы, таблицы параметров, сертификаты на материалы и руководства по приводам.
