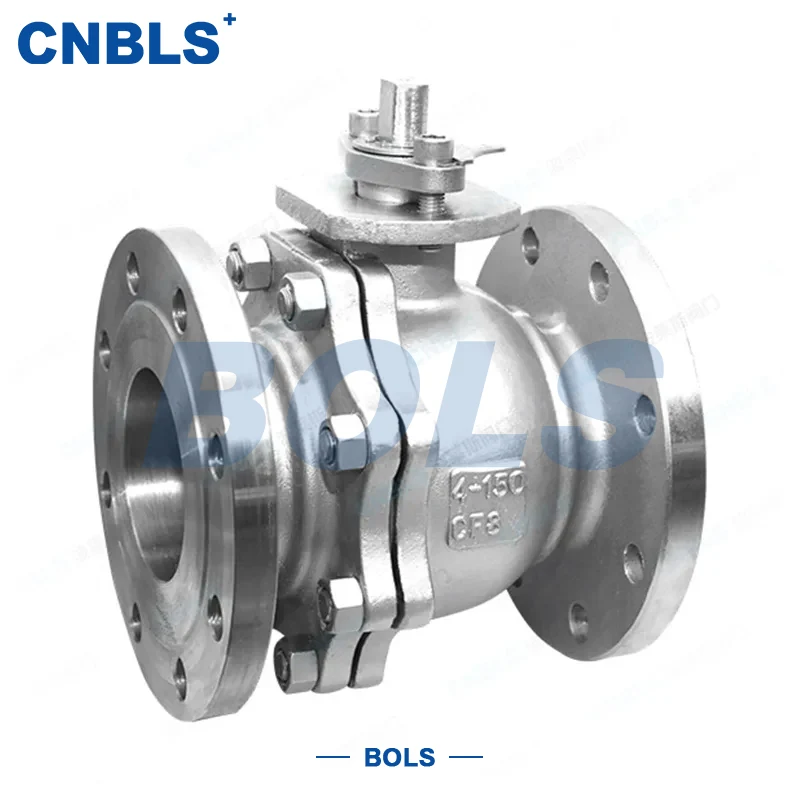

Фланцевые шаровые краны из нержавеющей стали ANSI

Фланцевые шаровые краны из нержавеющей стали ANSI представляют собой четвертьоборотный запорный клапан, разработанный и изготовленный в соответствии со стандартами ANSI/ASME. Благодаря корпусу из нержавеющей стали и фланцевому соединению ANSI он широко используется в международных трубопроводных системах.

Клапан работает за счет поворота шара на 90°, что обеспечивает быстрое открытие, закрытие и контроль потока. Его основные компоненты включают корпус из нержавеющей стали, шар, шток, седла и дополнительные приводы (ручные, пневматические или электрические). Благодаря превосходной коррозионной стойкости, термостойкости и механической прочности нержавеющей стали фланцевые шаровые краны из нержавеющей стали ANSI надежно работают в сложных и агрессивных условиях эксплуатации.

Он обычно применяется в нефтегазовой, нефтехимической, энергетической и общепромышленных трубопроводных системах.

Принцип работы

Фланцевые шаровые краны из нержавеющей стали ANSI работают за счет вращения шара через шток:

Полностью открыт: отверстие шара совпадает с трубопроводом, обеспечивая плавный поток с низким сопротивлением.

Полностью закрыто: шар вращается на 90°, полностью блокируя поток.

Положение дросселирования: промежуточные положения (0–90°) позволяют ограниченно регулировать расход.

Эта простая четвертьоборотная конструкция обеспечивает фланцевым шаровым кранам из нержавеющей стали ANSI быструю работу, герметичное закрытие и минимальный перепад давления.

Ключевые особенности

Соответствие стандартам ANSI/API

Разработан в соответствии с API 608 и ANSI B16.34, что обеспечивает четкие значения давления и температуры и простую интеграцию в международные проекты.

Полностью конструкция из нержавеющей стали

Доступны материалы F304, F316 и F316L для работы с агрессивными средами, такими как хлорированная вода, кислоты, щелочи и кислые среды.

Надежное фланцевое соединение

Фланцы ANSI B16.5 RF или RTJ обеспечивают надежную установку, простоту обслуживания и стандартизированную совместимость с трубопроводами.

Дополнительные шаровые конструкции

Класс 150/300: Типичная конструкция с плавающим шаром.

Класс 600 и выше: Обычно шарик установлен на цапфе для более низкого крутящего момента.

Такая гибкость позволяет фланцевым шаровым кранам из нержавеющей стали ANSI охватывать широкий диапазон давлений.

Гибкие варианты сидений

Основные технические характеристики

Стандарты проектирования и тестирования

Для обеспечения надежности и прослеживаемости фланцевые шаровые краны из нержавеющей стали ANSI соответствуют:

Типичные применения

Фланцевые шаровые краны из нержавеющей стали ANSI широко используются в:

Нефтяные и нефтехимические заводы

Транспортировка природного газа

Тонкая химическая обработка

Энергетические и паровые системы

Фармацевтические и пищевые трубопроводы (с соответствующими материалами)

Коррозионные промышленные трубопроводы

Он обеспечивает надежную запорную функцию в условиях среднего и высокого давления.

Рекомендации по выбору

Для оптимальной производительности учитывайте следующее:

① Соответствие класса давления

Выберите класс 150/300/600 в соответствии с расчетным давлением трубопровода и рейтингами ANSI B16.34.

② Совместимость материалов

③ Выбор типа сиденья

Чистый сервис → Мягкое сиденье

Высокая температура или твердые частицы → Металлическое седло.

④ Выбор облицовки фланца

Стандартная услуга → РФ

Требование высокого давления или высокой герметичности → RTJ

Советы по установке и обслуживанию

Чтобы продлить срок службы:

Установите фланцы согласно ANSI B16.5 с перекрестной затяжкой.

Перед установкой проверьте модель и рейтинг.

Работайте строго в диапазоне 0–90°.

Периодически проверяйте набивку штока и уплотнение фланца.

При необходимости нанесите антикоррозионную смазку.

Опорожните полость клапана перед длительными простоями

Правильное техническое обслуживание помогает обеспечить долгосрочную стабильную работу фланцевых шаровых кранов из нержавеющей стали ANSI.
