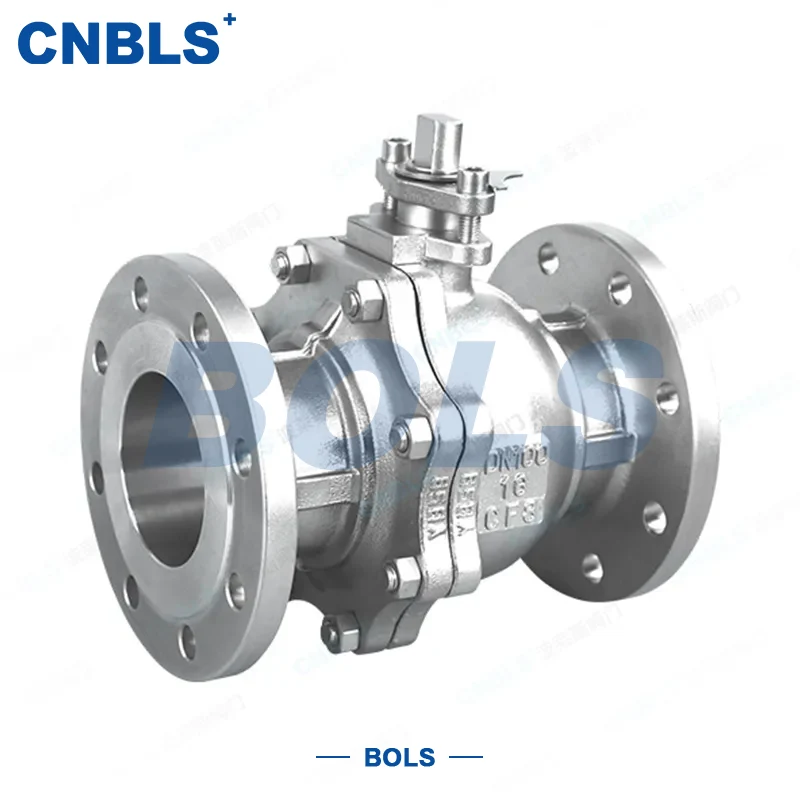

Фланцевые шаровые краны GB из нержавеющей стали

Фланцевые шаровые краны GB из нержавеющей стали представляют собой поворотный запорно-регулирующий клапан, разработанный и изготовленный в строгом соответствии с национальными стандартами Китая (GB). Изготовленный полностью из нержавеющей стали с фланцевым соединением национального стандарта, он может быть напрямую адаптирован к различным промышленным трубопроводным системам в Китае.

Сердечник клапана состоит из корпуса/крышки клапана из нержавеющей стали, шара из нержавеющей стали, штока, седла и дополнительных ручных/пневматических/электрических приводов. Все компоненты соответствуют соответствующим национальным стандартам, что обеспечивает стабильность и совместимость продукта.

Принцип его работы прост и понятен: шток заставляет шарик вращаться вокруг вертикальной оси.

● При угле 0° отверстие шара полностью совпадает с линией потока трубопровода — клапан полностью открыт, обеспечивая плавный поток среды.

● После поворота на 90° отверстие полностью не совпадает с каналом потока — клапан полностью закрывается, плотно перекрывая среду.

● При повороте от 0° до 90° он обеспечивает точную регулировку потока.

Он объединяет функции отключения и регулирования, подходящие для различных промышленных условий работы.

Основные характеристики продукта

Соответствует стандартам Великобритании, высокая адаптируемость

Разработано и изготовлено в соответствии с основными национальными стандартами, включая GB/T 12237 и GB/T 12224. Фланцевые соединения соответствуют GB/T 9113, что обеспечивает прямое соединение с основными фланцевыми трубопроводами GB без модификаций, обеспечивая простую и эффективную установку.

Конструкция из нержавеющей стали, отличная производительность

Изготовлен из нержавеющей стали 304/316/316L, обладающей превосходной коррозионной стойкостью, устойчивостью к высоким температурам и износостойкостью. Он может служить в агрессивных средах в течение длительного срока службы без ржавчины и повреждений.

Быстрая работа, точное регулирование

Конструкция с поворотом на 90°:

● Ручной тип: время включения-выключения ≤ 30 с.

● Пневматический тип: ≤ 5 с.

● Электрический тип: ≤ 10 с. Широкий диапазон регулирования расхода с динамическим диапазоном 100:1 для точного регулирования расхода.

Надежное уплотнение, отсутствие утечек

Доступны версии с мягким уплотнением (PTFE/EPDM/PPL) и жестким уплотнением (наплавка из стеллита). Уплотняющие поверхности обработаны с высокой точностью, а конструкция штока с задним уплотнением эффективно предотвращает внешние утечки, обеспечивая безопасность трубопровода.

Гибкая структура, широкая совместимость

Поддерживает конструкции с плавающим шаром и фиксированным шаром:

● Плавающий шар: для среднего и низкого давления (PN16~PN40), малого и среднего диаметра — простая конструкция, экономичность.

● Фиксированный шар: для высокого давления (PN63 и выше), больших диаметров — низкий рабочий момент, стабильное уплотнение. Для различных сценариев установки доступны ручное, пневматическое и электрическое управление.

Основные характеристики

Сценарии применения

Обладая превосходной коррозионной стойкостью, устойчивостью к высоким температурам и совместимостью с GB, фланцевые шаровые краны GB из нержавеющей стали широко используются в различных отраслях отечественной промышленности в качестве ключевого компонента для перекрытия, регулирования и отвода среды.

Типичные области применения включают в себя:

● Нефтехимическая промышленность: Сырая нефть, очищенная нефть, химическое сырье, особенно серосодержащие, хлорсодержащие агрессивные среды.

● Муниципальное водоснабжение и канализация: Водопроводная вода, очистка сточных вод, хлорсодержащая вода.

● Тонкая химическая, фармацевтическая и пищевая промышленность: версия из стали 316L для высокочистых, агрессивных и гигиенических применений.

● Энергетика: пар, охлаждающая вода при высокой температуре и среднем/высоком давлении.

● Другие области: природный газ, сжиженный нефтяной газ, металлургия, горнодобывающая промышленность и другие коррозионно-активные трубопроводы.

Руководство по выбору

Эксплуатация и обслуживание

Примечания по установке

● Перед установкой: убедитесь, что модель, давление, материал, диаметр, тип уплотнения и поверхность фланца соответствуют трубопроводу. Проверьте наличие трещин, ржавчины и плавность вращения штока.

● Фланцевая установка: Соблюдайте стандарты GB 50235 и GB/T 9113. Используйте соответствующие прокладки. Затягивайте болты по диагонали и равномерно, чтобы избежать деформации фланца или утечки. Перед установкой очистите уплотнительные поверхности.

Правила эксплуатации

● Открытие/закрытие: поддерживайте угол поворота от 0° до 90°, чтобы избежать повреждений. Медленно регулируйте поток.

● Пневматика/электрика: перед началом работы приводы необходимо ввести в эксплуатацию, чтобы обеспечить синхронизацию сигналов.

Регулярное техническое обслуживание

● Регулярный осмотр: проверьте фланцы, уплотнения крышки и штока на предмет утечек; при необходимости затяните или замените детали.

● Смазка: Нанесите смазку, совместимую с нержавеющей сталью, на сальник штока и подшипники. Периодически очищайте внутренние детали; замените изношенный шар/седло.

● Особые условия: Для работы в кислой среде используйте коррозионностойкие материалы; клапаны пожаробезопасные с жестким уплотнением для пожароопасных помещений; низкотемпературные уплотнения и смазка для криогенной эксплуатации.

● Для клапанов с длительным холостым ходом: введите в эксплуатацию работу на холостом ходу, очистите от мусора и выполните простую проверку уплотнений перед повторным запуском.

Стандарты проектирования и производства

Фланцевые шаровые краны GB из нержавеющей стали проектируются, производятся и проверяются в соответствии с:

● Конструкция клапана: GB/T 12224, GB/T 12237, GB/T 13927.

● Конструкция и фланец: GB/T 12221, GB/T 9113.

● Материал: ГБ/Т 1220, ГБ/Т 13401, ГБ/Т 17491.
