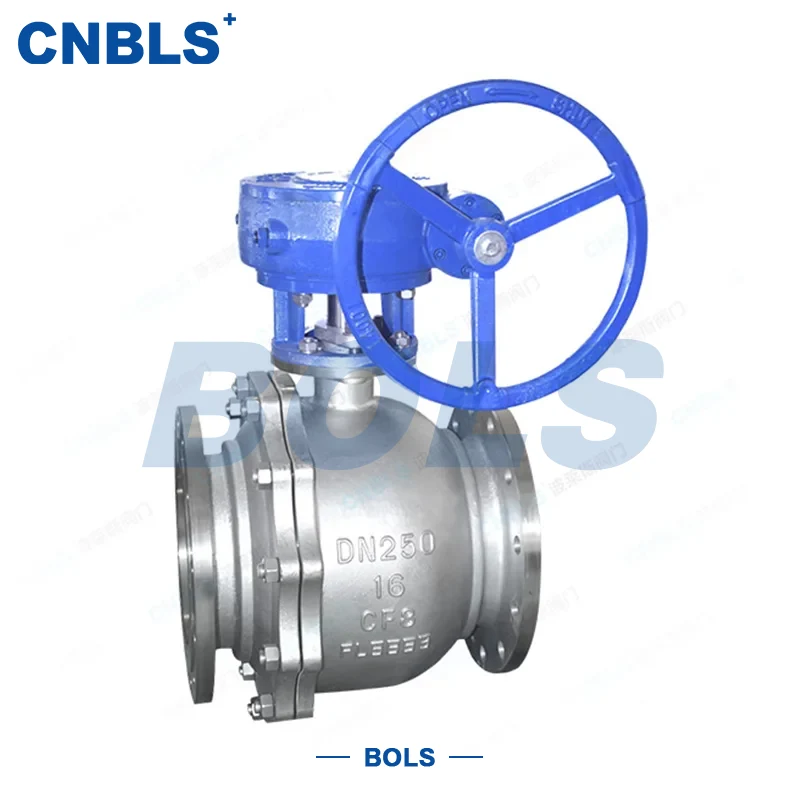

Фланцевые плавающие шаровые краны из нержавеющей стали

Фланцевые шаровые краны с плавающим шаром из нержавеющей стали представляют собой запорный клапан трубопровода, в котором в качестве запорного элемента используется плавающий шар. Под давлением среды шарик плотно прижимается к выходному седлу клапана, обеспечивая надежное уплотнение. Полное открытие или закрытие осуществляется поворотом шара на 90 градусов, что обеспечивает простоту управления и быструю реакцию.

Этот клапан отличается простой конструкцией и отличными герметизирующими характеристиками. Он подходит для различных условий работы, связанных с такими средами, как вода, пар, нефтепродукты и коррозионные вещества, и широко используется в промышленных трубопроводных системах, включая нефтяную, химическую, электроэнергетическую, пищевую и фармацевтическую промышленность.

Особенности продукта

Высококачественный материал из нержавеющей стали

Ключевые компоненты, включая корпус клапана, шар и седло клапана, изготовлены из нержавеющей стали 304/316, обеспечивающей превосходную устойчивость к коррозии и износу, что обеспечивает долгосрочную эксплуатационную надежность.

Фланцевое соединение для легкой установки

Благодаря стандартному фланцевому соединению он обеспечивает удобный монтаж и демонтаж и совместим с трубопроводными системами различного диаметра и класса давления.

Разнообразные режимы работы

Поддерживает ручное (маховик), редукторное, электрическое и пневматическое привод. Наиболее подходящий режим работы может быть выбран на основе требований автоматического управления.

Отличные характеристики уплотнения

Седло клапана изготовлено из мягких уплотнительных материалов, таких как ПТФЭ, ПФА или ЭТФЭ, скорость утечки которого соответствует классу API VI, что обеспечивает безопасность трубопроводной системы.

Широкий диапазон применения

Клапан имеет применимый температурный диапазон от -29 до 180 ℃, охватывающий рабочие условия высокого, среднего и низкого давления от PN1,0 до PN42, и отвечает требованиям управления различными скоростями потока и средами.

Высокая надежность и простота обслуживания

Конструкция с плавающим шариком обеспечивает самозатягивающееся уплотнение под средним давлением. Он имеет компактную конструкцию, не требует дополнительных опор, прост в обслуживании, что делает его пригодным для длительной эксплуатации.

Приложения

Фланцевые плавающие шаровые краны из нержавеющей стали подходят для различных промышленных сценариев:

● Отключение и регулирование расхода нефти и природного газа в трубопроводах.

● Транспортировка агрессивных сред, таких как кислоты, щелочи и соли, в химическом производстве.

● Управление трубопроводами в системах водоподготовки и паровых системах.

● Транспортировка чистых сред в пищевой и фармацевтической промышленности.

● Трубопроводы высокой температуры и высокого давления в электроэнергетических и тепловых системах.

● Сценарии транспортировки жидкости и отключения трубопровода.

Интерпретация модели

В качестве примера возьмем модель Q41F-16P:

Стандарты проектирования и производства

● API 6D: международно признанный стандарт, применимый к проектированию и производству шаровых кранов для нефтяной и газовой промышленности.

● GB/T 12237: национальный стандарт Китая, служащий эталоном для проектирования и производства клапанов.

● ISO 5208: Стандарт размеров фланцев и номинальных давлений, обеспечивающий соответствие клапана трубопроводу.

● JB/T 308: Методы испытаний и правила проверки клапанов, обеспечивающие качество и производительность продукции.

Таблица технических параметров

Материалы компонентов

● Корпус клапана: литая сталь WCB или нержавеющая сталь CF8/CF8M.

● Шар: материал нержавеющей стали, соответствующий корпусу клапана.

● Седло клапана: мягкое уплотнение из ПТФЭ, ПФА или ЭТФЭ.

● Шток клапана: нержавеющая сталь с азотированной поверхностью.

● Упаковка: гибкий графит или ПТФЭ.

● Крепежные детали: нержавеющая сталь или оцинкованная углеродистая сталь.

Ключевые моменты выбора

Анализ рабочего состояния

● Уточните тип среды, температуру, вязкость и коррозионную активность.

● Определите максимальное рабочее давление системы с запасом прочности.

Подтверждение параметров

● Выберите номинальный диаметр DN в соответствии с требованиями к расходу.

● Определите номинальное давление PN/класс на основании конструкции системы.

● Выберите метод соединения (фланец, сварка или резьба) в зависимости от трубопровода.

● Выберите режим работы (ручной, электрический или пневматический) в зависимости от потребностей автоматизации.

Выбор материала

● Корпус клапана: углеродистая сталь подходит для обычных условий работы; нержавеющая сталь подходит для агрессивных сред.

● Уплотнительный материал: ПТФЭ подходит для большинства агрессивных сред; металлические жесткие уплотнения можно выбрать для работы в средах с высокой температурой, высоким давлением или средами, содержащими частицы.

Стандарт и сертификация

● Убедитесь, что клапан соответствует стандартам проектирования и производства.

● Для международных проектов могут потребоваться сертификаты API, ISO и другие сертификаты.

Оценка поставщика

● Выбирайте поставщиков с хорошей репутацией и богатым опытом и запросите образцы, технические параметры и сертификаты качества.
