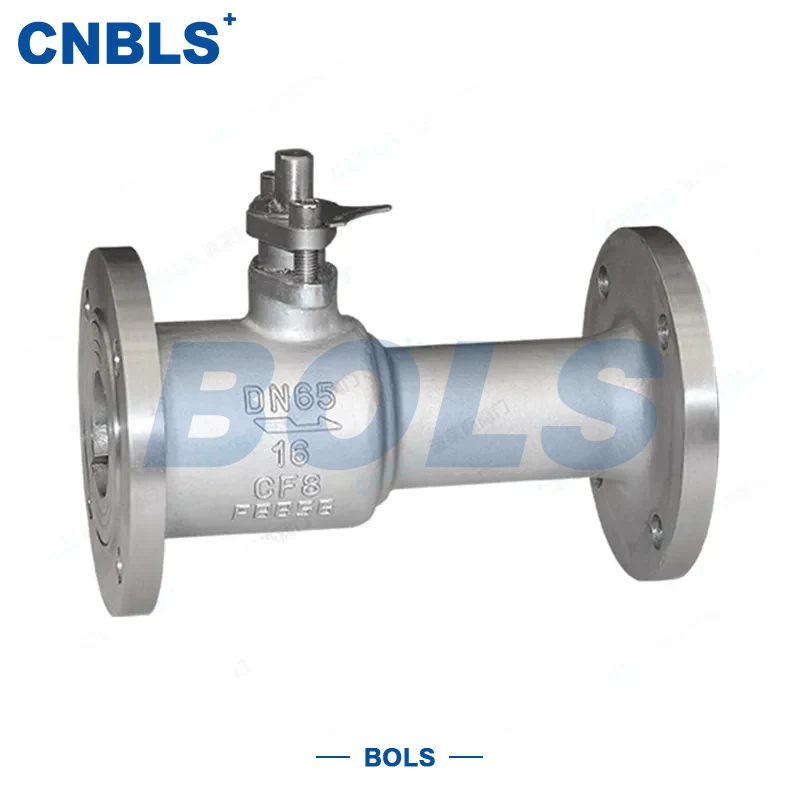

Высокотемпературные продувочные шаровые краны из нержавеющей стали

Высокотемпературные продувочные шаровые краны из нержавеющей стали представляют собой запорный клапан, специально разработанный для условий эксплуатации при высоких температурах и примесях. Клапан, изготовленный из жаростойкой нержавеющей стали и оснащенный металлической системой жесткого уплотнения, обеспечивает надежное уплотнение и бесперебойную работу в суровых температурных условиях.

Клапан работает за счет поворота шара на 90°. Когда отверстие совпадает с трубопроводом, среда быстро выводится; в закрытом положении высокотемпературная система уплотнения обеспечивает герметичное закрытие. По сравнению с обычными проходными и плунжерными клапанами, высокотемпературные продувочные шаровые краны из нержавеющей стали обеспечивают лучшую износостойкость, противоэрозионные характеристики и более длительный срок службы, что делает их пригодными для непрерывной или частой продувки.

Клапан, разработанный в соответствии с GB/T 26145-2010 и соответствующими стандартами, предназначен для безопасной и стабильной работы в требовательных промышленных системах.

Ключевые особенности продукта

Термостойкая конструкция из нержавеющей стали

Корпус клапана и крышка изготавливаются из нержавеющей стали 316L, 321 или 310S, что позволяет использовать их в различных температурных диапазонах, обеспечивая высокую коррозионную стойкость и стойкость к высокотемпературному окислению.

Металлическая система жесткого уплотнения

Седло и шар покрыты сплавом стеллита или карбидом вольфрама. Эта пара уплотнений высокой твердости обеспечивает надежное уплотнение даже в средах, содержащих твердые частицы.

Полнопортовый путь потока с защитой от засорения

Прямоточная конструкция с большим отверстием повышает эффективность продувки и снижает риск засорения, особенно при работе с илом или мусором.

Расширенный капот для термозащиты

Конструкция крышки с длинной горловиной изолирует тепло от зоны уплотнения, защищая компоненты уплотнения штока и повышая эксплуатационную надежность при работе при высоких температурах.

Плавная и стабильная работа

Благодаря установленному на цапфе шару и противозадирной конструкции, высокотемпературные продувочные шаровые краны из нержавеющей стали поддерживают низкий рабочий крутящий момент и стабильную работу даже в условиях теплового расширения.

Основные технические параметры

Характеристики материала

Типичные применения

Шаровые краны для высокотемпературной продувки из нержавеющей стали широко используются в системах, требующих надежного контроля высокотемпературной продувки:

Нефтехимические перерабатывающие установки

Линии продувки котлов электростанции

Металлургические высокотемпературные трубопроводы

Резиновая и бумажная промышленность

Масляные системы теплопередачи

Высокотемпературные сточные воды с частицами

Он особенно подходит для суровых условий эксплуатации, связанных с высокой температурой, высоким давлением и твердыми загрязнениями.

Рекомендации по выбору

Чтобы обеспечить правильную работу высокотемпературных продувочных шаровых кранов из нержавеющей стали, необходимо учитывать следующее:

Согласование температуры

≤600°К: 316л

600–650°С: 321

>650°С: 310С

Выбор уплотнения

Работа с мягкими частицами: твердое уплотнение из стеллита.

Сильная эрозия: покрытие из карбида вольфрама

Всегда используйте высокотемпературную графитовую набивку.

Соответствие давления и размера

Выберите номинал PN в зависимости от расчетного давления трубопровода. При высокой температуре допустимое давление необходимо корректировать согласно GB/T 12224. Размер отверстия следует выбирать в соответствии со скоростью потока и размером частиц.

Специальные СМИ

При необходимости обновите материалы в соответствии с NACE MR0175.

Замечания по установке и техническому обслуживанию

Расположите выдвинутый капот подальше от основных источников тепла.

Болты фланца затягивайте равномерно крест-накрест.

Медленно открывайте клапан во время продувки, чтобы избежать гидроудара.

Наносите высокотемпературную смазку каждые 3–6 месяцев.

Периодически проверяйте уплотнительные поверхности на предмет износа.

Полностью откройте и промойте клапан перед длительными простоями.

Правильная установка и регулярное техническое обслуживание значительно продлевают срок службы и сокращают время незапланированных простоев.
