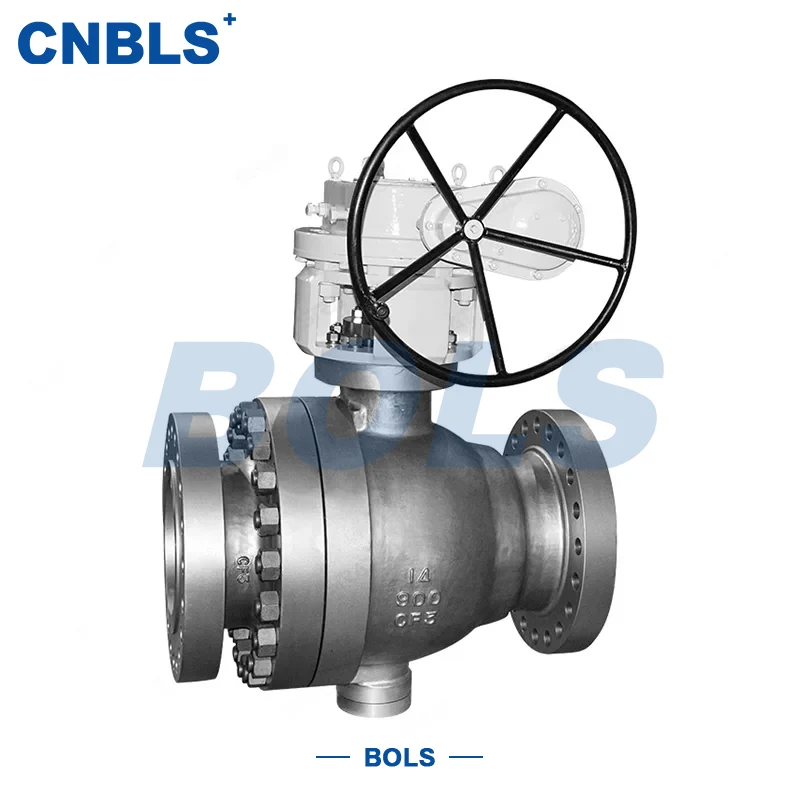

Шаровые краны с изоляцией из нержавеющей стали

Шаровые краны с изолированной рубашкой из нержавеющей стали представляют собой полнопроходные плавающие шаровые краны, специально разработанные для высоковязких, легко кристаллизующихся и затвердевающих сред. Корпус клапана и рубашка полностью изготовлены из нержавеющей стали. К конструкции обычного шарового клапана добавляется независимый слой рубашки, позволяющий циркулировать через него пару, горячей воде или маслу-теплоносителю для постоянной изоляции или нагрева среды внутри полости клапана и проточного канала.

Благодаря постоянному контролю температуры с рубашкой клапан эффективно предотвращает затвердевание, кристаллизацию среды или значительное увеличение вязкости внутри клапана из-за падения температуры, тем самым обеспечивая гибкую работу клапана и бесперебойную работу системы. В теплоизоляционных системах передачи в таких отраслях, как нефтехимия, химическое волокно, пищевая и фармацевтическая промышленность, шаровые краны с изолированной рубашкой из нержавеющей стали служат одним из ключевых компонентов управления.

Структура и принцип работы

Полнопортовая конструкция с плавающим шаром

Клапан имеет конструкцию с плавающим шаром. Под давлением среды шар образует надежное уплотнение с седлом клапана. Полнопроходной канал сводит к минимуму задержку жидкости и сопротивление, что делает его особенно подходящим для стабильной передачи высоковязких сред.

Изоляционная конструкция с рубашкой из нержавеющей стали

Цельный слой рубашки приварен или обработан механической обработкой на внешней стороне корпуса клапана, образуя независимую изоляционную полость между рубашкой и корпусом клапана для непрерывной циркуляции теплоизоляционного материала. На входе и выходе рубашки могут быть выполнены фланцевые или резьбовые соединения в соответствии с условиями на месте, что облегчает подключение к теплоизоляционному трубопроводу.

Логика постоянного контроля температуры

Регулируя температуру и скорость потока среды в рубашке, среда внутри полости клапана постоянно поддерживается в заданном диапазоне температур, что позволяет избежать эксплуатационного заклинивания или повреждения уплотнения. Такая конструкция позволяет шаровым кранам с изолированной рубашкой из нержавеющей стали сохранять стабильную работу даже при прерывистой работе или в условиях низкой температуры окружающей среды.

Ключевые особенности продукта

Стабильная и надежная изоляция

Конструкция рубашки покрывает ключевые области корпуса клапана, обеспечивая высокую эффективность теплообмена. Он подходит для условий работы, когда точка замерзания среды близка к температуре окружающей среды или превышает ее.

Полностью нержавеющая сталь, устойчивая к коррозии конструкция

Корпус клапана, рубашка и основные компоненты, несущие давление, изготовлены из нержавеющей стали 304, 316, 304L или 316L и адаптированы к различным агрессивным или высокотемпературным изоляционным средам.

Высокая степень герметизации

Структура мягкого уплотнения из PTFE/RPTFE в сочетании с прецизионно обработанным шариком обеспечивает класс утечки VI даже в изолированном состоянии, сокращая средние отходы и системные риски.

Контролируемый рабочий крутящий момент

Конструкция плавающего шара в сочетании с конструкцией полнопроходного канала эффективно снижает рабочее сопротивление в условиях высоковязкой среды. Для спецификаций большого диаметра можно сконфигурировать червячный механизм для повышения эксплуатационной стабильности.

Основные технические параметры

Конфигурация материала основных компонентов

Приложения

Эта серия шаровых кранов с изолированной рубашкой из нержавеющей стали в основном используется в промышленных системах с высокими требованиями к чувствительности к средней температуре и непрерывности передачи, включая, помимо прочего:

● Нефтехимическая промышленность: транспортировка тяжелой нефти, асфальта и смол.

● Производство химических волокон: суспензия химических волокон и расплав полимеров.

● Пищевая промышленность: сироп, шоколад и растительное масло.

● Фармацевтическая промышленность: промежуточные продукты и высоковязкие реагенты.

● Полиграфия, крашение и тонкая химическая промышленность: жидкие среды, требующие постоянного контроля температуры.

Рекомендации по выбору и настройке

Средний приоритет характеристик

Определение точки замерзания среды, кривой изменения вязкости и коррозионной активности является ключевой основой для выбора материала корпуса клапана и типа рубашки.

Согласование температуры и уплотнений

Когда температура среды внутри клапана превышает 232°C, следует отдать предпочтение уплотнениям из политетрафторэтилена, чтобы обеспечить долговременную стабильность уплотнения.

Конфигурация подключения оболочки

В системах непрерывного действия рекомендуется использовать фланцевые соединения для портов рубашки, чтобы облегчить обслуживание и повысить надежность уплотнения.

Выбор метода работы

Для спецификаций выше DN50 или условий работы с высокой вязкостью настройка червячной передачи может значительно улучшить качество работы на месте.

Руководство по эксплуатации и техническому обслуживанию

1. Перед вводом в эксплуатацию предварительно нагрейте клапан, сначала пропустив изоляционный материал через рубашку; избегать прямого открытия и закрытия высоковязких сред в холодном состоянии.

2. Постоянно контролируйте температуру и давление в рубашке во время работы, чтобы предотвратить локальный перегрев.

3.Регулярно проверяйте соединения рубашки, фланцы и сальниковую коробку на предмет утечек.

4. Перед длительным отключением слейте среду из рубашки и очистите полость клапана, чтобы предотвратить затвердевание остаточной среды.
