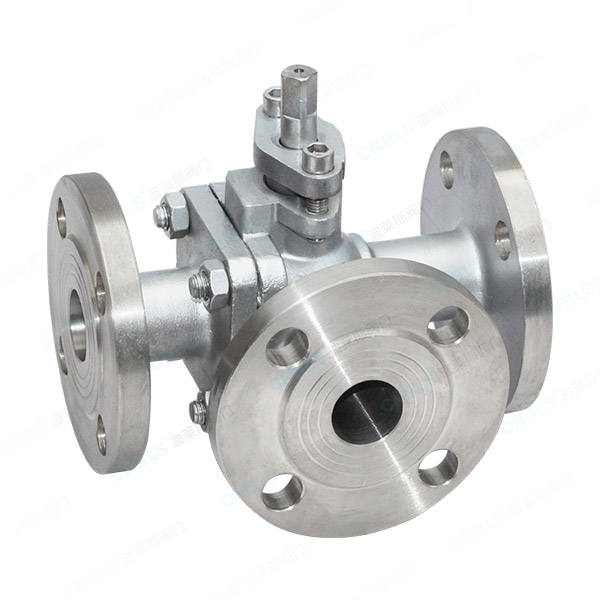

Т-образные трехходовые шаровые краны из нержавеющей стали

Трехходовой шаровой кран Q44F(T) из нержавеющей стали представляет собой трехходовой шаровой кран, изготовленный из нержавеющей стали (304/316 и т. д.) и изготовленный в соответствии со стандартами серии Q44F(T). Его основная особенность заключается в том, что шар и шток отлиты как единое целое с проточными каналами T- или L-типа (тип F для прямоточного потока, тип T для трехходового потока). Это обеспечивает функции слияния, отклонения или переключения направления мультимедиа.

Трехходовые шаровые краны Т-образной формы из нержавеющей стали объединяют шар и шток в единый литой блок. Благодаря каналам потока T-типа или L-типа (тип F для прямого, тип T для трехходового) он обеспечивает слияние, отвод или переключение сред. Клапан отличается компактной конструкцией, гладким каналом потока, отличными герметизирующими характеристиками и высокой коррозионной стойкостью.

Благодаря своей компактной конструкции, низкому сопротивлению потоку, превосходной герметизации и высокой коррозионной стойкости этот клапан широко используется в таких отраслях промышленности, как нефтяная промышленность, химическое машиностроение, водоочистка, пищевая промышленность, фармацевтика и электроэнергетика. Он особенно подходит для условий работы с высокими требованиями к коррозионной стойкости материала и переключению направления жидкости.

Особенности продукта

1. Цельная литая конструкция

Корпус клапана и шток отлиты целиком, что повышает прочность конструкции и обеспечивает стабильную работу в длительных условиях высокого давления и высоких температур.

2. Многофункциональная конструкция канала потока.

Трехходовой канал потока Т-типа обеспечивает слияние, отклонение или переключение направления среды, а прямоточный канал потока F-типа подходит для линейного переключения с низким сопротивлением потоку, обеспечивая эффективный и беспрепятственный поток в системе.

3. Отличная производительность уплотнения

Дополнительное мягкое уплотнение (ПТФЭ/RPTFE) или твердое уплотнение (металлическое уплотнение) может быть выбрано в зависимости от температуры рабочих условий и характеристик среды, обеспечивая надежное уплотнение, износостойкость и надежную защиту от утечек.

4. Несколько режимов привода

Поддерживает ручной, червячный, пневматический (одинарного/двойного действия) и электрический (двухпозиционный/регулирующий) режимы работы, адаптируемые к различным местам установки и требованиям автоматического управления.

5. Высокая температура, высокое давление и коррозионная стойкость.

Материал из нержавеющей стали выдерживает диапазон температур от -46°C до 425°C и устойчив к агрессивным средам, обеспечивая стабильную работу в течение длительного цикла.

6. Гибкая установка

Доступны с фланцевыми, резьбовыми или стыковыми приварными соединениями, соответствующие различным стандартам трубопроводов (GB/ANSI), что упрощает обслуживание и замену.

Приложения

Т-образные трехходовые шаровые краны из нержавеющей стали широко используются в следующих сценариях:

● Системы переключения направления, отвода и слияния трубопроводов нефти и природного газа.

● Транспортировка кислотных, щелочных и солевых сред на химических производствах.

● Переключение направления трубопровода и отвод в проектах очистки воды.

● Транспортировка чистых сред в пищевом и фармацевтическом производстве.

● Трубопроводы переключения направления пара и нефтепродуктов в электроэнергетике.

● Системы транспортировки сред, содержащих небольшое количество частиц или сильнокоррозионных сред.

Основные технические параметры

Точки выбора

1. Сопоставление характеристик среды с каналами потока.

Выбирайте материалы из нержавеющей стали (CF8/CF8M/CF3/CF3M) с учетом коррозионной активности и чистоты среды; выберите каналы потока F-типа или T-типа в соответствии с функциональными требованиями, чтобы обеспечить прямое или трехходовое переключение направления.

2. Выбор типа уплотнения

Выбирайте мягкое уплотнение типа F для условий нормальной температуры и низкого давления, которое обеспечивает баланс между износостойкостью и герметизирующими характеристиками; Выбирайте Т-образный тип с жестким уплотнением для сред, работающих при высоких температурах, высоком давлении или средах, содержащих частицы, чтобы обеспечить износостойкость и длительный срок службы.

3. Соответствие давления и температуры

Выбирайте номиналы PN/класса, соответствующие расчетному давлению трубопровода, с запасом 10–20 %; температура должна соответствовать типу уплотнения и материалу нержавеющей стали, чтобы предотвратить ухудшение характеристик, вызванное перегревом.

4. Номинальный диаметр и соответствие расхода

Выберите подходящее значение DN на основе рассчитанного максимального расхода и допустимой потери давления. Трехходовые шаровые краны Т-образной формы из нержавеющей стали имеют гладкие каналы потока с лучшими значениями Cv, чем у обычных клапанов, и для сценариев с низким расходом требуется точный расчет.

5. Режим привода и соответствие места установки

Выбирайте ручные или небольшие пневматические приводы для ограниченного пространства; выбирать пневматические/электрические приводы для приложений с большим расходом или дистанционного управления; Убедитесь, что стандарт фланца соответствует корпусу клапана из нержавеющей стали.

Примечания по эксплуатации и техническому обслуживанию

Примечания по эксплуатации

1. Перед первым использованием убедитесь, что модель, класс давления, номинальный диаметр соответствуют условиям работы, а также убедитесь, что корпус клапана из нержавеющей стали и фланцевые соединения не имеют повреждений.

2. Работайте медленно при открытии, закрытии или переключении направления, чтобы предотвратить повреждение корпуса клапана или трубопроводов гидравлическим ударом; Равномерно прилагайте усилие во время ручного управления и не поворачивайте клапан с силой.

3. Для пневматических/электрических клапанов перед работой убедитесь в стабильной подаче воздуха/питания и наблюдайте за плавным движением, точным переключением направления и отсутствием ненормального шума.

4. При повторном запуске после длительного простоя сначала слейте конденсат и загрязнения, затем медленно откройте клапан.

5. Строго запрещено работать в условиях избыточного давления или перегрева; немедленно выключите его для устранения неполадок в случае возникновения отклонений.

Примечания по техническому обслуживанию

1. Еженедельно проверяйте уплотнительную поверхность, сальниковую коробку и поверхность корпуса клапана на предмет отсутствия утечек, коррозии или трещин.

2. Незамедлительно замените седло клапана в случае утечки в клапанах F-типа с мягким уплотнением; регулярно проверяйте износ Т-образных клапанов с жестким уплотнением и при необходимости притирайте или заменяйте детали.

3. Смазывайте ручные/червячные передачи ежеквартально; регулярно сливайте воду и проверяйте уровень масла пневматических клапанов.

4. При работе в агрессивных средах регулярно проверяйте корпус клапана и шар; слить среду и защитить от влаги и пыли при длительном хранении.

5. Устранение неисправностей: в случае заклинивания сначала сбросьте давление, затем разберите и очистите от загрязнений или замените детали; При пневматических/электрических неисправностях переключитесь на ручной режим для экстренного использования, затем устраните неисправность привода.

6. Создайте файл обслуживания, записав модель, дату установки, техническое обслуживание и запасные части, чтобы обеспечить основу для последующего обслуживания.
