Как шаровой клапан сохраняет герметичность в условиях высоких температур?

Внутри нефтехимического завода перегретый пар с температурой 540°C мчится по многокилометровым трубам. В концентрированной солнечной электростанции расплавленная соль при температуре 600°C протекает через теплообменники. Эти экстремальные условия требуют клапанов, которые могут сохранять герметичность, несмотря на огромные термические нагрузки. Шаровой кран, широко используемый промышленный клапан, при таких температурах сталкивается с фундаментальной проблемой: материалы шара и седла расширяются с разной скоростью. Если система уплотнений не может выдержать такое дифференциальное расширение, клапан будет протекать, что приведет к угрозе безопасности, потере продукта и дорогостоящим простоям. Тем не менее, высокотемпературные шаровые краны обычно обеспечивают герметичное перекрытие даже при температуре, превышающей 500°C. Как это возможно?

В этой статье рассматриваются инженерные принципы и современные материалы, которые позволяютШаровой клапандля сохранения герметичности в условиях высоких температур. Решение заключается в сложной комбинации выбора материала седла (от современных полимеров до металлических сплавов), геометрии конструкции седла, компенсирующей тепловое расширение, тщательного подбора материалов шара и седла, а также использования тепловых барьеров для защиты критически важных компонентов. Кроме того, выбор соответствующих уплотнений штока, применение принципов пожаробезопасной конструкции и использование термокомпенсационных пружин способствуют целостности уплотнения высокотемпературного шарового крана. В этой статье будут рассмотрены эти механизмы, что даст полное представление о том, как можно спроектировать шаровой клапан для надежной работы в самых экстремальных условиях, встречающихся в современной промышленности.

Оглавление

• 1. Что такое шаровой кран и как он работает?
• 2. Какие проблемы создает высокая температура для уплотнения шарового крана?
• 3. Как выбор материала седла влияет на высокотемпературное уплотнение?
• 4. Какие конструкции седла компенсируют тепловое расширение?
• 5. Как пружинная нагрузка и предварительная нагрузка сохраняют силу уплотнения при температуре?
• 6. Какую роль играют уплотнения штока и пожаробезопасная конструкция?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Что такое шаровой кран и как он работает?

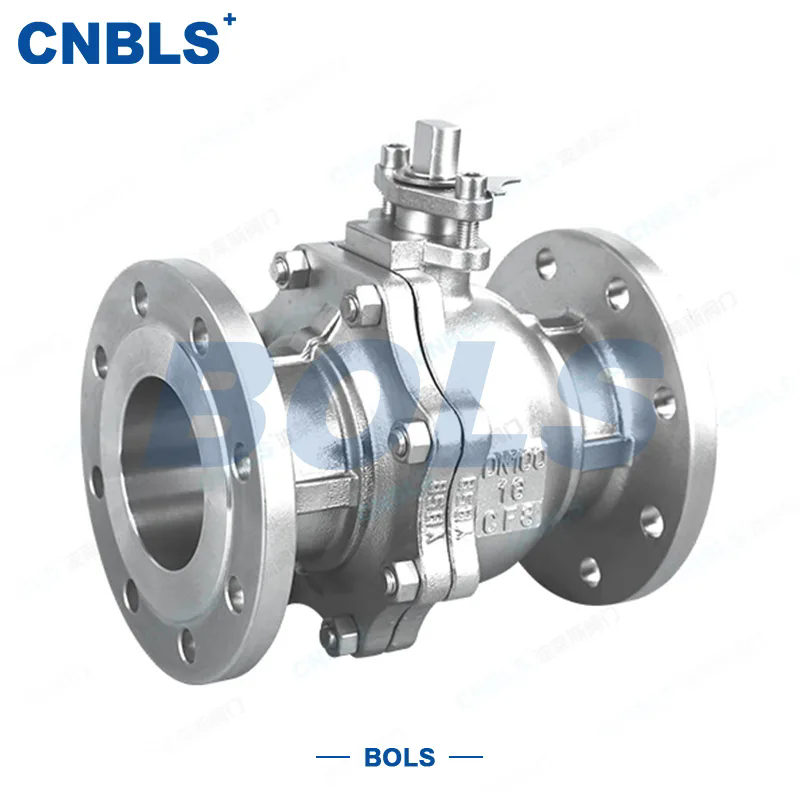

Прежде чем углубляться в особенности высокотемпературного уплотнения, важно понять принципиальную конструкцию шарового клапана. Шаровой кран — это четвертьоборотный клапан, в котором для управления потоком жидкости используется полый вращающийся шар. Шар имеет цилиндрическое отверстие (или порт) в центре. Когда ручка поворачивается в открытое положение, отверстие выравнивается с путем потока, позволяя жидкости проходить. Когда ручка поворачивается на 90 градусов, шар вращается так, что отверстие оказывается перпендикулярно пути потока, блокируя поток. Уплотнение достигается путем прижатия шара к двум седлам, обычно расположенным на входной и выходной сторонах клапана.

Ключевыми компонентами шарового крана являются:

• Тело:Внешняя оболочка клапана, в которой размещены внутренние компоненты и соединяется с трубопроводом.
• Мяч:Вращающийся сферический элемент, управляющий потоком.
• Сиденья:Уплотнительные элементы, которые прижимаются к шару, предотвращая утечку.
• Корень:Вал, соединяющий шар с приводом или ручкой.
• Уплотнения штока:Уплотнения, предотвращающие утечку вокруг штока.
• Привод/Рукоятка:Механизм вращения мяча.

Шаровые краны известны своей надежностью, простотой эксплуатации и отличными герметизирующими характеристиками. Они доступны в широком диапазоне конфигураций: от простых двухпозиционных клапанов до сложных регулирующих клапанов с шарами с V-образным пазом для дросселирования. ВЧжэцзянская компания клапанов Bolaisi, Ltd.., мы производим шаровые краны для различных отраслей промышленности, включая нефтегазовую, нефтехимическую, энергетическую и химическую переработку.

2. Какие проблемы создает высокая температура для уплотнения шарового крана?

По мере повышения температуры физические размеры компонентов шарового крана изменяются. Мяч, сиденья и корпус расширяются, но с разной скоростью. Коэффициент теплового расширения (КТР) материала седла обычно отличается от коэффициента теплового расширения шара и материалов корпуса. Это дифференциальное расширение может иметь несколько негативных последствий для характеристик уплотнения. Во-первых, если седло расширяется больше, чем шар, оно может чрезмерно сжаться, что приведет к чрезмерному износу, высокому крутящему моменту и возможному заклиниванию. Во-вторых, если седло расширяется меньше, чем шар, давление уплотнения может упасть, что приведет к утечке. В-третьих, полимерный материал седла может разрушаться при высоких температурах, теряя свою упругость и герметичность.

Помимо изменений размеров, высокие температуры могут влиять на механические свойства материалов. Твердость и модуль упругости металлов уменьшаются при повышенных температурах, что может повлиять на контактное давление и способность седла сохранять герметичность. Термическая стабильность материалов сиденья также является решающим фактором. Сиденье должно сохранять свою форму и работоспособность при рабочей температуре. Вот почему выбор правильного материала седла является решающим инженерным решением для высокотемпературного шарового крана. Понимание этих проблем является первым шагом в разработке шарового крана, который сможет сохранять герметичность в условиях высоких температур.

Представьте себе шаровой клапан, установленный в паропроводе, работающем при температуре 400°C. Корпус клапана и шар изготовлены из нержавеющей стали (КТР ≈ 17 x 10⁻⁶/°C). Седло изготовлено из армированного ПТФЭ (КТР ≈ 100 x 10⁻⁶/°C). Значительная разница в КТР означает, что седло из ПТФЭ при той же температуре расширится намного больше, чем стальной шарик. Без конструкции, допускающей такое расширение, седло будет оказывать чрезмерное давление на шар, что может привести к его заклиниванию. И наоборот, если материал седла не расширился в достаточной степени, давление уплотнения будет потеряно, что приведет к утечке. Поэтому типичная конструкция высокотемпературного шарового крана должна уравновешивать эти конкурирующие силы, чтобы обеспечить надежное уплотнение. В компании Zhejiang Bolaisi Valve Co., Ltd. наши шаровые краны разработаны с глубоким пониманием этой тепловой динамики, обеспечивая надежную работу в самых сложных высокотемпературных средах.

3. Как выбор материала седла влияет на высокотемпературное уплотнение?

Выбор материала седла, пожалуй, самое важное решение при проектировании шарового крана для применения при высоких температурах. Седло должно сохранять герметичность при рабочей температуре, противостоять химическому воздействию и обладать достаточной механической прочностью, чтобы выдерживать рабочее давление. Он также должен выдерживать дифференциальное расширение между шаром и седлом, не вызывая чрезмерного трения или утечек. Для высокотемпературных применений материалы седел можно разделить на три группы: на основе полимеров, на основе металлов и композитные материалы. Каждая категория предлагает свой набор свойств и подходит для определенных температурных диапазонов.

Материалы седел на полимерной основе, такие как ПТФЭ и его армированные варианты, широко используются в шаровых кранах при температурах примерно до 200–260 °C. Модифицированный ПТФЭ (например, с наполнителями из стекловолокна, углеродного волокна или бронзы) обеспечивает улучшенные механические свойства и износостойкость. Однако ПТФЭ имеет относительно высокий коэффициент теплового расширения, что может стать проблемой при более высоких температурах. Для температур выше 260°C полимерные материалы обычно не подходят из-за термического разложения. В этих случаях требуется шаровой клапан с металлическим седлом.

В шаровых кранах с металлическим седлом используется уплотнение металл-металл, обычно с твердым покрытием на поверхностях шара и седла. Обычные материалы седла включают нержавеющую сталь, стеллит, инконель и другие жаропрочные сплавы. Седло и шар притираются до очень гладкой поверхности, что обеспечивает герметичное уплотнение. Уплотнения «металл-металл» обладают превосходной устойчивостью к высоким температурам и подходят для применений при температуре до 600°C и выше. Однако они дороже и могут быть не полностью герметичными. Для улучшения характеристик седла можно добавить мягкое уплотнение (эластомерное или ПТФЭ). В таблице ниже представлено сравнение распространенных материалов сидений и их температурных возможностей.

Выбор материала седла должен основываться на тщательном анализе рабочей температуры, давления, химического состава жидкости и требуемой скорости утечки. Для применения в условиях высоких температур до 260°C экономически эффективным решением является шаровой кран с армированным седлом из ПТФЭ или ПЭЭК. Для температур до 600°C и выше единственным подходящим вариантом является шаровой клапан с металлическим седлом. Компания Zhejiang Bolaisi Valve Co., Ltd. предлагает широкий выбор материалов седел для удовлетворения конкретных потребностей наших клиентов. Наша команда инженеров может помочь вам выбрать оптимальный материал седла для вашего применения.

4. Какие конструкции седла компенсируют тепловое расширение?

Помимо выбора материала, решающее значение для обеспечения герметичности при высоких температурах имеет механическая конструкция седла. Несколько инновационных конструкций сидений были разработаны для компенсации эффектов теплового расширения. Распространенным подходом является использование конструкции седла с кулачком или кулачком. В этой конструкции седло установлено таким образом, что оно перемещается контролируемым образом, обычно в кулачковом пазу или клиновидном кармане. По мере увеличения температуры и расширения шара и седла седло вынуждено перемещаться по направлению к шару, поддерживая контактное давление. Это подпружиненное действие гарантирует, что седло следует за расширением шара, компенсируя разницу в расширении между седлом и корпусом.

Еще одна усовершенствованная конструкция — концепция «плавающего сиденья». В шаровом кране с плавающим седлом седла не прикреплены жестко к корпусу. Вместо этого они подпружинены и могут перемещаться в осевом направлении. Это позволяет седлу адаптироваться к изменениям температуры и давления, сохраняя постоянную силу уплотнения. Конструкция с плавающим седлом также обеспечивает компенсацию износа в течение срока службы клапана. По мере износа седла сила пружины поддерживает давление уплотнения. Это широко распространенная конструкция высокопроизводительных шаровых кранов, в том числе используемых в высокотемпературных условиях. В таблице ниже приведены различные конструкции сидений и их механизмы термокомпенсации.

Помимо конструкции седла, решающее значение для уплотнения имеет качество поверхности шара и седла. Гладкая полированная поверхность (Ra 0,2–0,4 мкм) сводит к минимуму путь утечки и снижает трение. Для шаровых кранов с металлическим седлом часто используется притертая поверхность для обеспечения герметичного уплотнения. В компании Zhejiang Bolaisi Valve Co., Ltd. мы применяем процессы точной механической обработки и притирки, чтобы гарантировать, что седла шаровых клапанов отвечают самым строгим требованиям. Наши шаровые краны имеют усовершенствованную геометрию седла и обработку поверхности, что обеспечивает надежное и долговременное уплотнение в условиях высоких температур.

5. Как пружинная нагрузка и предварительная нагрузка сохраняют силу уплотнения при температуре?

Пружинная нагрузка является важнейшим элементом конструкции, который компенсирует эффекты теплового расширения и износа. В конструкции седла с подпружиненной пружиной пружина (или набор пружин) прижимает седло к шару, поддерживая контролируемую предварительную нагрузку. Этот предварительный натяг гарантирует сохранение усилия уплотнения, даже если шар и седло расширяются или сжимаются. Без предварительного натяга давление уплотнения будет падать по мере износа седла или расширения компонентов, что приведет к утечкам. Подпружиненные седла особенно важны для высокотемпературных применений, где дифференциальное расширение является значительным.

Усилие пружины необходимо тщательно рассчитать, чтобы обеспечить достаточное уплотняющее давление, не вызывая чрезмерного трения или износа. Сила пружины также должна быть сбалансирована с давлением технологической жидкости, которая стремится оттолкнуть седло от шара. Конструкция пружины должна быть достаточно прочной, чтобы выдерживать высокие температуры и циклические нагрузки, которые может испытывать клапан. Обычно пружины изготавливаются из жаропрочных сплавов, таких как инконель или нержавеющая сталь 17-7 PH, чтобы предотвратить релаксацию при высоких температурах.

Усилие предварительной нагрузки можно регулировать в процессе производства для достижения оптимального давления уплотнения. Это тонкий баланс: слишком большая предварительная нагрузка приведет к чрезмерному трению, что потребует более высокого рабочего крутящего момента и увеличения износа. Слишком малая предварительная нагрузка приведет к утечке. Опыт нашего завода в проектировании и производстве шаровых кранов позволил оптимизировать предварительные нагрузки, которые обеспечивают герметичное уплотнение при минимальном рабочем крутящем моменте. Предварительная нагрузка также выбирается для компенсации посадочной нагрузки на шар, гарантируя, что материал седла не будет перенапряжен. Правильно нагруженный шаровой клапан сохранит свои уплотняющие свойства на протяжении всего расчетного срока службы клапана, даже при циклическом воздействии высоких температур.

В следующей таблице представлены основные соображения по конструкции подпружиненного седла высокотемпературного шарового клапана.

6. Какую роль играют уплотнения штока и пожаробезопасная конструкция?

Хотя шар и уплотнение седла являются основным уплотняющим элементом шарового крана, уплотнение штока не менее важно для предотвращения утечек. Шток проникает в корпус клапана и соединяет шар с приводом. Это проникновение создает потенциальный путь утечки. Для применения в условиях высоких температур уплотнение штока должно быть рассчитано на такие же высокие температуры, как и седло. Распространенным решением является использование многослойного уплотнения штока, состоящего из нескольких уплотнительных колец с разными функциями. Первичное уплотнение (например, графитовое или тефлоновое кольцо) обеспечивает основное уплотнение, а вторичное уплотнение (например, металлическое или волоконное кольцо) обеспечивает дополнительную защиту.

Конструкция уплотнения штока также должна учитывать расширение и сжатие штока и корпуса. В типичной конструкции используется уплотнение штока с динамической нагрузкой, где пружина или тарельчатая шайба обеспечивают постоянную предварительную нагрузку на уплотнение штока. Этот предварительный натяг гарантирует, что уплотнение останется герметичным, даже когда компоненты перемещаются из-за теплового расширения. Уплотнение штока также защищает клапан от внешних загрязнений, таких как пыль и влага. В пожаробезопасных шаровых кранах уплотнение штока спроектировано таким образом, чтобы сохранять целостность уплотнения даже в случае пожара. Обычно это включает в себя уплотнение штока, изготовленное из материала, который не горит и не плавится, например графита, и резервное уплотнение «металл-металл».

Пожаробезопасный шаровой кран разработан в соответствии с требованиями стандартов API 607 ​​или ISO 10497. Эти стандарты требуют, чтобы клапан сохранял герметичность даже после возгорания. Пожаробезопасная конструкция включает в себя функции, которые гарантируют, что клапан останется герметичным, даже если основное седло или уплотнения штока будут повреждены огнем. Это включает в себя использование седла «металл по металлу», вторичного уплотнения штока и прочной конструкции корпуса, способной противостоять тепловому удару. Многим нашим клиентам в нефтегазовой отрасли для критически важных применений требуются пожаробезопасные шаровые краны. Компания Zhejiang Bolaisi Valve Co., Ltd. производит пожаробезопасные шаровые краны, соответствующие самым строгим стандартам безопасности. Наши шаровые краны спроектированы и протестированы таким образом, чтобы гарантировать сохранение целостности уплотнения даже в самых экстремальных условиях.

В таблице ниже представлены основные характеристики конструкции пожаробезопасного шарового крана.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1. Какую максимальную температуру выдерживает стандартный шаровой кран?

Ответ: Стандартный шаровой кран с седлом из ПТФЭ выдерживает температуру примерно до 200°C (392°F). При температурах выше этой седло из ПТФЭ начнет размягчаться и терять свою герметизирующую способность. Для температур до 260°C (500°F) требуется усиленное седло из ПТФЭ или ПЭЭК. Для температур выше 260°C необходим шаровой клапан с металлическим седлом. Наш завод в Zhejiang Bolaisi Valve Co., Ltd. предлагает шаровые краны, сертифицированные для работы при высоких температурах.

Вопрос 2: Как влияет коэффициент теплового расширения на герметичность шарового крана?

Ответ: Коэффициент теплового расширения (КТР) определяет, насколько материал расширяется при нагревании. Если КТР материала седла значительно отличается от КТР материалов шара и корпуса, седло может подвергнуться чрезмерному сжатию или потерять давление уплотнения. Например, ПТФЭ имеет высокий КТР, что может привести к его расширению и оказанию чрезмерного давления на шар, что приведет к высокому крутящему моменту или заклиниванию. Шаровой кран с металлическим седлом изготовлен из материалов с низким КТР, чтобы минимизировать этот эффект. Правильная конструкция сиденья и выбор материала могут смягчить эти эффекты.

Вопрос 3: Каковы преимущества шарового крана с металлическим седлом по сравнению с шаровым краном с мягким седлом?

Ответ: Шаровой кран с металлическим седлом имеет ряд преимуществ по сравнению с шаровым краном с мягким седлом, особенно в условиях высоких температур. Металлические седла выдерживают температуру до 600°C и выше, а мягкие — до 200-260°C. Металлические седла также обеспечивают лучшую устойчивость к истиранию, эрозии и химическому воздействию, что делает их пригодными для таких сложных условий эксплуатации, как работа с шламом или паром. Однако шаровой клапан с металлическим седлом может иметь более высокую стоимость и не обеспечивать такую ​​же герметичность закрытия, как шаровой клапан с мягким седлом. Выбор зависит от конкретных требований приложения.

Вопрос 4. Как пожаробезопасная конструкция влияет на герметичность шарового крана?

Ответ: Пожаробезопасная конструкция гарантирует, что шаровой кран сохранит целостность уплотнения даже в случае пожара. Конструкция обычно включает в себя первичное седло металл-металл, вторичное графитовое или металлическое уплотнение штока, а также прочную конструкцию корпуса, способную выдерживать термический удар. Пожаробезопасная конструкция не ухудшает работу клапана в нормальных условиях эксплуатации; он обеспечивает дополнительный уровень безопасности для критически важных приложений. Наши шаровые краны доступны в пожаробезопасной конструкции, соответствующей стандартам API 607 ​​и ISO 10497.

Вопрос 5: Какое техническое обслуживание рекомендуется для высокотемпературных шаровых кранов?

Ответ: Высокотемпературный шаровой кран требует регулярного технического обслуживания для обеспечения долгосрочной надежности. Сюда входит периодическая смазка штока и шара, проверка седла и шара на износ, а также проверка крутящего момента, необходимого для работы клапана. В условиях эксплуатации при высоких температурах материал седла может со временем разрушаться, поэтому необходим регулярный осмотр. Притертые поверхности шарового крана с металлическим седлом могут быть повреждены, поэтому может потребоваться повторная притирка клапана или замена седел. Наш завод рекомендует график технического обслуживания, исходя из конкретных условий эксплуатации и рекомендаций производителя. В критически важных приложениях программа мониторинга состояния может помочь обнаружить ранние признаки износа или повреждения.

8. Заключение

Поддержание герметичности в условиях высоких температур — сложная инженерная задача, требующая глубокого понимания поведения материалов, механической конструкции и тепловой динамики. Шаровой клапан, способный выдерживать высокие температуры, должен быть спроектирован с особым вниманием к выбору материала седла, конструкции седла, нагрузке пружины, уплотнению штока и функциям пожаробезопасности. Выбор материала седла определяет максимальную температурную устойчивость клапана, а конструкция седла обеспечивает поддержание давления уплотнения, несмотря на дифференциальное расширение. Нагрузка пружины и предварительная нагрузка необходимы для поддержания усилия уплотнения на протяжении всего срока службы клапана, а уплотнения штока предотвращают утечку в месте проникновения штока. Пожаробезопасная конструкция обеспечивает дополнительный уровень защиты в случае пожара.

Компания Zhejiang Bolaisi Valve Co., Ltd. имеет большой опыт производства высокопроизводительных шаровых кранов для применения в условиях высоких температур. Наши шаровые краны разработаны с учетом самых строгих требований, обеспечивая надежное уплотнение, длительный срок службы и низкие эксплуатационные расходы. Мы предлагаем широкий ассортимент шаровых кранов с седлами из различных материалов, конструкций и пожаробезопасных вариантов, подходящих для различных применений. Наша команда инженеров всегда готова помочь вам выбрать шаровой кран, соответствующий вашим конкретным потребностям. Мы стремимся предоставлять нашим клиентам продукцию высочайшего качества и лучшую техническую поддержку.

Свяжитесь с Zhejiang Bolaisi Valve Co., Ltd. сегоднячтобы узнать больше о нашем высокотемпературном шаровом кране и узнать, как мы можем удовлетворить ваши требования.
