Фланцевый обратный клапан

Bolaisi Valve предлагает широкий ассортимент обратных клапанов, включая поворотные, подъемные, вертикальные, пластинчатые, дисковые, бесшумные и дисковые, подходящие для таких сред, как вода, пар и масло. Эти продукты предназначены для условий эксплуатации при низком, среднем и высоком давлении, а также при высоких температурах. Они поддерживают экспортную индивидуализацию, проходят полные заводские испытания под давлением, обеспечивают отсутствие утечек и высокую стабильность и широко используются в глобальных инженерных проектах.

Определение продукта

Фланцевые обратные клапаны — это автоматические защитные трубопроводные клапаны, которые работают в зависимости от перепада давления жидкости. Прямой поток толкает тарелку клапана в открытое положение, обеспечивая плавный проход; и наоборот, если возникает обратный поток, изменение давления или отрицательное давление (из-за отключения системы), диск мгновенно и автоматически закрывается, полностью блокируя обратный поток.

Работая полностью автоматически — без ручного вмешательства, внешнего потребления энергии или перемещения внешних частей — эти клапаны являются важными компонентами безопасности для предотвращения обратного потока и гидравлического удара, защиты насосов и предотвращения повреждения оборудования, вызванного обратным потоком. Они широко используются на выходе насосов, в линиях котлов, обратных линиях, отводах, муниципальных сетях и трубопроводах химических процессов, выступая в качестве критически важного типа клапанов для безопасности промышленных трубопроводов.

Классификация продукции и основные характеристики

Основная серия продуктов

1. Поворотный обратный клапан (H44): большой диаметр, большой проходной канал, низкое сопротивление потоку; подходит для магистральных трубопроводов, несущих воду, нефть или сточные воды.

2. Подъемный обратный клапан (H41): высокая точность уплотнения, отсутствие утечек; подходит для трубопроводов тонкой химической промышленности и технологических трубопроводов высокого давления.

3. Вертикальный обратный клапан (H42): предназначен для вертикальных трубопроводов; чувствительное предотвращение обратного потока.

4. Межфланцевый обратный клапан (H74): Межфланцевый обратный клапан H74 длинной конструкции: Трубопроводы большого диаметра, условия высокого давления, высокотемпературный пар, нефть и газ, а также промышленные среды с незначительными примесями.

H74 Бесфланцевый обратный клапан с тонкой конструкцией: Применение в условиях ограниченного пространства для установки или компактной компоновки трубопроводов (внутреннее оборудование, узкие шахты труб, высотное водоснабжение/дренаж).

5. Обратный клапан-бабочка (H76/H77): тонкий и легкий, низкая стоимость, быстрая установка; подходит для противопожарной защиты и систем водоснабжения/дренажа.

6. Бесшумный обратный клапан (HC41): Небольшие промышленные трубопроводы для чистой воды или слабоагрессивных жидкостей.

7. Дисковый обратный клапан (H46): Технологические трубопроводы большого диаметра для городского водоснабжения/дренажа, канализационных сетей, систем циркуляции морской воды, химических заводов, электростанций и металлургии.

8. Тихий обратный клапан (HC42): безударное закрытие, предотвращает гидравлический удар; Предназначен для высотных зданий и бюветов.

Технические характеристики

Отличия и характеристики различных обратных клапанов

1. Общий структурный состав

Общая конструкция обратного клапана проста и стабильна и состоит из пяти основных компонентов: корпуса клапана, седла клапана, диска, узла штифта/пружины и пары уплотнений.

Никаких шестерен, маховиков или приводов; конструкция имеет чрезвычайно низкий уровень отказов и практически не требует технического обслуживания.

2. Конструктивные характеристики различных обратных клапанов.

H41 Подъемный обратный клапан

Конструкция: Фланцевое соединение; диск поднимается вертикально; имеет встроенную направляющую втулку.

H42 Вертикальный обратный клапан

Конструкция: Прямоугольная конфигурация (вход/выход 90°); разработан специально для вертикальной установки.

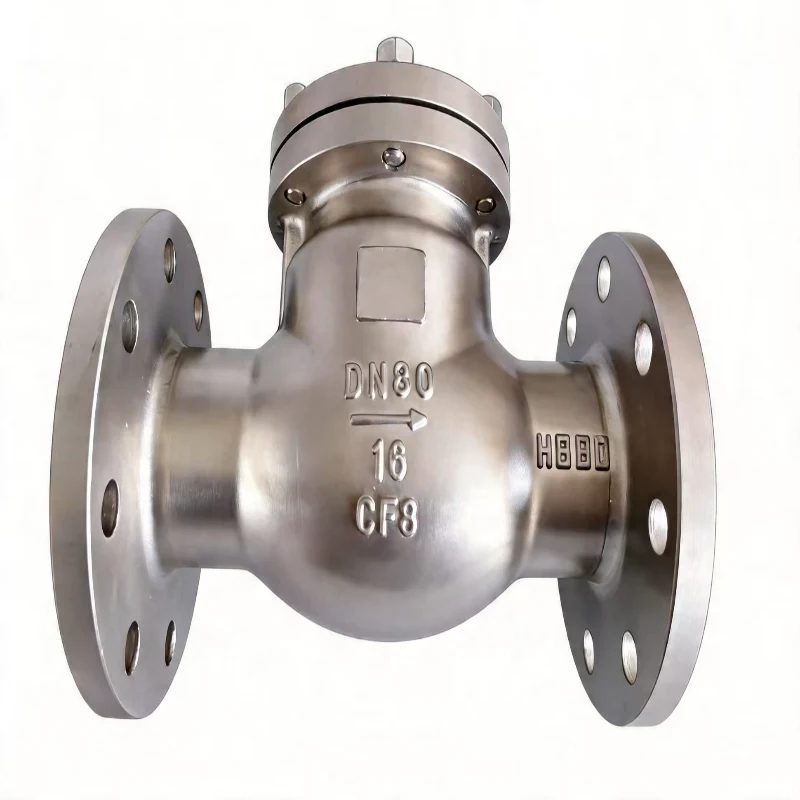

H44 Фланцевый обратный клапан

Конструкция: Фланцевое соединение; Цельный диск на поворотном рычаге открывается и закрывается поворотным движением.

H46 Обратный клапан-бабочка (двойного назначения: фланцевый/межфланцевый)

Конструкция: межфланцевый или фланцевый монтаж; имеет две половинки диска в форме бабочки, которые синхронно открываются и закрываются с помощью торсионной пружины.

Межфланцевый обратный клапан H74 (доступен в тонких/коротких и длинных сериях)

Структура: Ультратонкая однодисковая конструкция с пружиной; фиксируется зажимом между двумя фланцами.

H76 Обратный клапан-бабочка

Конструкция: монтаж вафельного типа; однорычажный поворотный механизм (по сути, пластинчатый вариант Н44).

H77 Обратный клапан типа «бабочка» (ультратонкий/короткий тип)

Структура: Компактная двухдисковая конструкция в форме пластины; более тонкий профиль, чем у H46.

Бесшумный обратный клапан HC41

Структура: Фланцевый вертикальный тип; конический диск с мощной предварительно нагруженной пружиной для быстрого закрытия.

Бесшумный обратный клапан HC42

Конструкция: Прямоугольная конфигурация с подпружиненным подъемным механизмом; бесшумная модель, предназначенная для вертикальных трубопроводов.

Области применения

1. Муниципальное водоснабжение и канализация

Сети городского водоснабжения, насосные станции вторичного водоснабжения, трубопроводы очистки сточных вод и выпускные отверстия насосных станций; предотвращает повреждение насосов обратным потоком во время остановки.

2. Системы противопожарной защиты

Магистральные линии пожаротушения, трубопроводы насосов поддержания давления и насосные агрегаты; предотвращает обратный поток воды под высоким давлением и обеспечивает стабильное давление в сети и безопасность.

3. Тепловая и энергетическая промышленность

Паропроводы теплоэлектростанций, системы циркуляции горячей воды и отводящие трубопроводы котлов; предотвращает обратный поток пара или высокотемпературной воды, вызывающий повреждение оборудования.

4. Нефтехимическая промышленность

Трубопроводы для транспортировки нефти, технологические трубопроводы для химических жидкостей и системы транспортировки кислот/щелочей; защищает реакционные сосуды, корпуса насосов и контрольно-измерительное оборудование.

5. Высотные здания и строительные проекты

Высотные стояки водоснабжения и трубопроводы повысительных насосов; предотвращает гидроудар, снижает шум, стабилизирует давление и предотвращает обратный поток.

6. Защита окружающей среды, новая энергетика и газовые системы.

Оборудование для очистки выхлопных газов, трубопроводы транспортировки природного газа и системы оборотной жидкости; обеспечивает стабильный однонаправленный поток внутри трубопровода.

Руководство по точному выбору обратного клапана

Шаг 1. Рассмотрите среду (исключается половина вариантов модели).

1. Чистая вода/чистая вода (без примесей): подходят все модели; для тихой работы → HC41; для экономии места → H74/H77

2. Сточные воды/вода с осадком или примесями: HC41/HC42/H74 запрещены; расставить приоритеты H44, H46, H76

3. Высокотемпературный пар (>120°C): Запрещены все подпружиненные модели с мягкими резиновыми уплотнениями (серия HC, H74); выберите H41 или H44 с жесткими уплотнениями «металл по металлу»

4. Коррозионные химические среды: модернизируйте корпус клапана до нержавеющей стали 304/316; расставьте приоритеты в структурах H41 или H46

Шаг 2. Продумайте место для установки

1. Чрезвычайно ограниченное пространство: расставьте приоритеты по типам пластин — H74 > H77 > H46.

2. Стандартные насосные станции/фланцевые трубопроводы (без ограничений по пространству): фланцевые модели HC41, H44, H46.

3. Фиксированная вертикальная разводка трубопроводов под прямым углом 90°: выберите H42 или HC42.

Шаг 3. Основные требования: необходимо устранить гидроудар или шум?

1. Требуется бесшумная работа и предотвращение гидроударов (жилое водоснабжение/насосные помещения под квартирами): предпочтителен HC41; H74 для ограниченного пространства; Модель HH46 с медленным закрытием для больших и мощных насосов.

2. Допустим небольшой гидроудар; акцент на пропускную способность и долговечность: H44, H46, H76

3. Технологический трубопровод высокого давления (шум не имеет значения): обратный подъемный клапан H41 с жестким уплотнением.

Шаг 4. Ограничения ориентации при установке

1. Подходит для горизонтальной или вертикальной установки: HC41, H41, H46, H74, H77.

2. Только вертикальная установка: H42, HC42.

3. Установка вертикально вниз запрещена: все клапаны поворотного типа H44/H46/H76 (закрытие под действием силы тяжести).

Ключевые преимущества обратных клапанов Bolais

1. Полностью автоматическая, не требующая обслуживания конструкция.

Отсутствие рабочих механизмов и легко изнашиваемых деталей; автоматическое предотвращение обратного потока; не требует регулярного технического обслуживания в течение всего срока службы, что значительно снижает инженерные затраты на эксплуатацию и техническое обслуживание.

2. Строгие заводские испытания.

Каждый фланцевый обратный клапан проходит испытания под давлением корпуса и испытания на уплотнение обратным давлением, чтобы исключить проблемы с обратным потоком, микроутечками и потерей давления.

3. Комплексный охват материалов и спецификаций.

Доступны варианты из углеродистой стали, нержавеющей стали и сверхнизкоуглеродистой стали 316L; точно адаптированы к любым условиям эксплуатации — без заниженных характеристик и отходов.

4. Стабильное уплотнение и высокая устойчивость к гидроударам.

Оптимизированный противовес диска и натяжение пружины обеспечивают быстрое, но плавное закрытие, исключая гидравлический удар в трубопроводе, ударный шум и вибрацию.

5. Соответствует мировым экспортным стандартам.

Доступны полные комплекты экспортной документации, отчеты о проверке товаров и отчеты о спектральном анализе материалов.

6. Прямые поставки с завода с достаточным запасом.

Большой ассортимент стандартных моделей; поддерживает срочные заказы, экспортные заказы на полные контейнеры и нестандартную настройку.

Часто задаваемые вопросы

Вопрос 1: Могут ли фланцевые обратные клапаны регулировать скорость потока?

О: Нет, они не могут регулировать поток. Единственная функция обратного клапана — обеспечить однонаправленный поток и предотвратить обратный поток; это предохранительный клапан, не обладающий возможностями дросселирования или регулирования давления.

В2: Существуют ли особые требования к направлению установки?

А: Да. На корпусе клапана имеется стрелка направления потока; установка должна соответствовать направлению потока среды. Вертикальные трубопроводы требуют специальных обратных клапанов вертикальной установки.

Вопрос 3. Могут ли обратные клапаны выйти из строя? Требуют ли они частого обслуживания?

Ответ: Обратные клапаны имеют минималистскую конструкцию без сложных компонентов трансмиссии, что обеспечивает чрезвычайно низкий уровень отказов и практически не требует технического обслуживания; они относятся к наиболее стабильным типам арматуры для промышленных трубопроводов.

В4: Можно ли использовать обратные клапаны для сточных вод или сред, содержащих ил/осадок?

А: Да. Поворотные обратные клапаны являются предпочтительным выбором; они предлагают широкий путь потока, который предотвращает засорение, что делает их пригодными для сред, содержащих следовые примеси.

В5: Какой тип обратного клапана используется для работы с высокотемпературным паром?

A: Для высокотемпературного пара мы рекомендуем обратные клапаны поворотного или подъемного типа с жестким уплотнением WCB из углеродистой стали; они обладают устойчивостью к высоким температурам, эрозионной стойкостью и стабильностью размеров.
