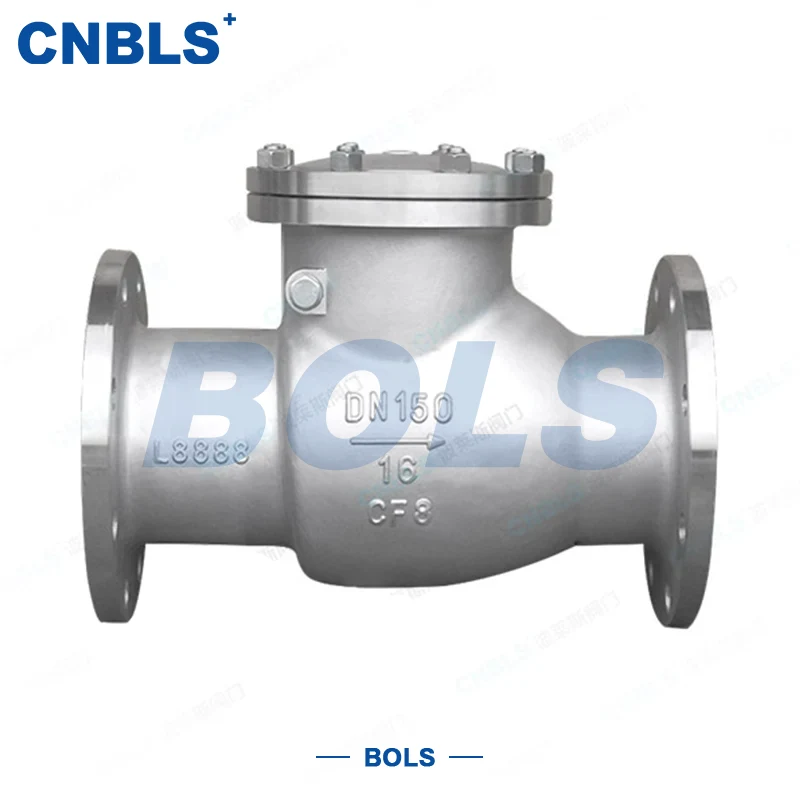

Обратные клапаны с поворотным фланцем из нержавеющей стали GB

Обратные клапаны с поворотным фланцем из нержавеющей стали GB представляют собой автоматические обратные клапаны с защитой от обратного потока, разработанные в соответствии с китайскими национальными стандартами GB. Основной корпус изготовлен из нержавеющей стали 304/316/316L, а клапан открывается и закрывается автоматически под давлением среды без внешнего источника питания.

Во время прямого потока диск поворачивается вокруг шарнира, открываясь, обеспечивая плавное прохождение среды. В случае обратного потока диск быстро закрывается под собственным весом и обратным давлением, плотно блокируя обратный поток, защищая насосы, компрессоры, теплообменники и всю систему трубопроводов от ударов и повреждений.

Материал из нержавеющей стали обеспечивает превосходную коррозионную стойкость, устойчивость к высоким температурам и эрозии, а фланцевое соединение обеспечивает простоту установки, надежность соединения и надежную герметизацию.

Обратные клапаны GB из нержавеющей стали с поворотным фланцем широко используются в трубопроводных системах стандарта GB с высокими требованиями к защите от коррозии и герметизации, например, в нефтехимической, муниципальной водоснабжении и канализации, энергетике, пищевой и фармацевтической промышленности.

Основные преимущества продукта

Стандарт GB, высокая универсальность

Размеры, фланцы, давление и конструкция разработаны в соответствии со стандартами Великобритании, что позволяет осуществлять прямую замену отечественных клапанов той же спецификации без проблем с адаптацией при установке.

Полностью нержавеющая сталь, устойчивая к коррозии и долговечная.

Подходит для различных агрессивных сред, таких как хлорированная вода, кислотно-щелочная среда, сточные воды и химические среды, со сроком службы намного дольше, чем у обычных клапанов из углеродистой стали.

Поворотная конструкция с низким сопротивлением потоку и стабильной работой.

Диск открывается поворотом, обеспечивая плавное прохождение потока, низкую потерю давления и чувствительное открытие/закрытие, что эффективно снижает воздействие гидравлического удара.

Доступны варианты двойного уплотнения

Металлическое жесткое уплотнение для условий высоких температур и содержания частиц; Мягкое уплотнение из ПТФЭ обеспечивает чистоту, низкую температуру и отсутствие утечек.

Надежное фланцевое соединение и простота обслуживания.

Легкая сборка и разборка, подходит для различных промышленных трубопроводов, насосных станций, теплообменных станций и систем водоочистки.

Основные технические параметры

Стандарты проектирования и применения

Конструкция, материалы, обработка и заводские испытания этой серии клапанов строго соответствуют системе национальных стандартов Великобритании, что обеспечивает высокую универсальность и хорошую взаимозаменяемость.

● Поворотный обратный клапан: GB/T 12236.

● Номинальное давление-температура: GB/T 12224.

● Монтажная длина: GB/T 12221.

● Стандарт фланца: GB/T 9113.

● Стандарты материалов: GB/T 1220, GB/T 13401.

● Наплавка уплотнения: GB/T 17491.

● Испытание на давление и герметичность: GB/T 13927.

● Спецификация установки: GB 50235.

Материалы компонентов

Обратные клапаны GB из нержавеющей стали с поворотным фланцем имеют корпус, полностью изготовленный из нержавеющей стали, с усиленными уплотнительными поверхностями, что обеспечивает постоянную общую устойчивость к коррозии и прочность.

● Корпус/крышка: нержавеющая сталь 304/316/316L.

● Диск: корпус из нержавеющей стали + накладка из твердого сплава стеллита или мягкое уплотнительное кольцо из ПТФЭ.

● Сиденье: основание из нержавеющей стали + накладной слой из твердого сплава.

● Шарнирный механизм: Кованая нержавеющая сталь; вал из 17-4PH или 2Cr13

● Фланцевое уплотнение: спирально-навитая прокладка из 316L.

● Болты/гайки: нержавеющая сталь 304/316, устойчивая к коррозии, соответствующая корпусу.

Руководство по выбору

1. Выбор по классу давления

● PN10/PN16: Муниципальное водоснабжение и канализация, оборотная вода.

● PN25/PN40: Общая промышленность, нефтепродукты, химическое машиностроение.

● PN63/PN100: Средне-высокое давление, высокая температура, ударные условия.

2. Выбор по конструкции диска по диаметру.

● DN15～DN50: однодисковый поворотный тип, простая конструкция.

● DN65 и выше: двух-/многодисковый тип, снижающий гидравлический удар и вибрацию.

3. Выбор типа уплотнения в зависимости от среды и температуры.

● Выше 200 ℃, частицы, высокая абразивность → Жесткое металлическое уплотнение.

● ≤200℃, чистая среда, отсутствие утечек → мягкое уплотнение из ПТФЭ.

4. Выбор материала по коррозионной активности.

● Слабая коррозия (вода, воздух) → 304

● Средняя коррозия (хлорсодержащая, слабокислотная) → 316

● Сильная коррозия, сверхнизкая температура → 316L.

5. Сопоставление торцов фланцев

Подтвердите тип фланца трубопровода: RF с выступающей поверхностью / FM с наружной и внутренней поверхностью / RJ Кольцевая поверхность для обеспечения единообразия.

Установка и обслуживаниеv

Требования к установке

● Перед установкой убедитесь, что давление, диаметр, материал и поверхность фланца соответствуют трубопроводу.

● Устанавливайте в направлении потока, указанном стрелкой.

● Предпочтительна горизонтальная установка; резервное пространство со стороны диска

● Затягивайте болты фланца диагонально и равномерно.

Регулярное техническое обслуживание

● Регулярно проверяйте фланцы и уплотнения крышки на предмет утечек.

● Очистите полость клапана от загрязнений во избежание заклинивания шарнира.

● Нанесите высокотемпературную смазку на ось шарнира.

● Изношенные уплотнительные поверхности можно отремонтировать наплавкой, что снижает эксплуатационные расходы.

Поиск неисправностей

● Неправильное закрытие: проверьте диск, петли и уплотнительные поверхности на наличие посторонних предметов или повреждений.

● Внешняя утечка: подтяните болты или замените прокладки.

● Заедание: разберите, очистите внутренние загрязнения и исправьте шарнирный механизм.

Области применения

Обладая универсальностью стандарта GB, надежной коррозионной стойкостью и стабильным уплотнением, обратные клапаны GB из нержавеющей стали с поворотным фланцем широко используются в:

● Нефтехимическая промышленность и технологические трубопроводы.

● Муниципальное водоснабжение и канализация, очистка хлорированной воды.

● Электростанция и вспомогательные системы электростанции.

● Пищевые, фармацевтические системы и системы чистых жидкостей.

● Металлургия, судостроение, трубопроводы морской воды и других агрессивных сред.
