Фланцевые обратные клапаны ANSI

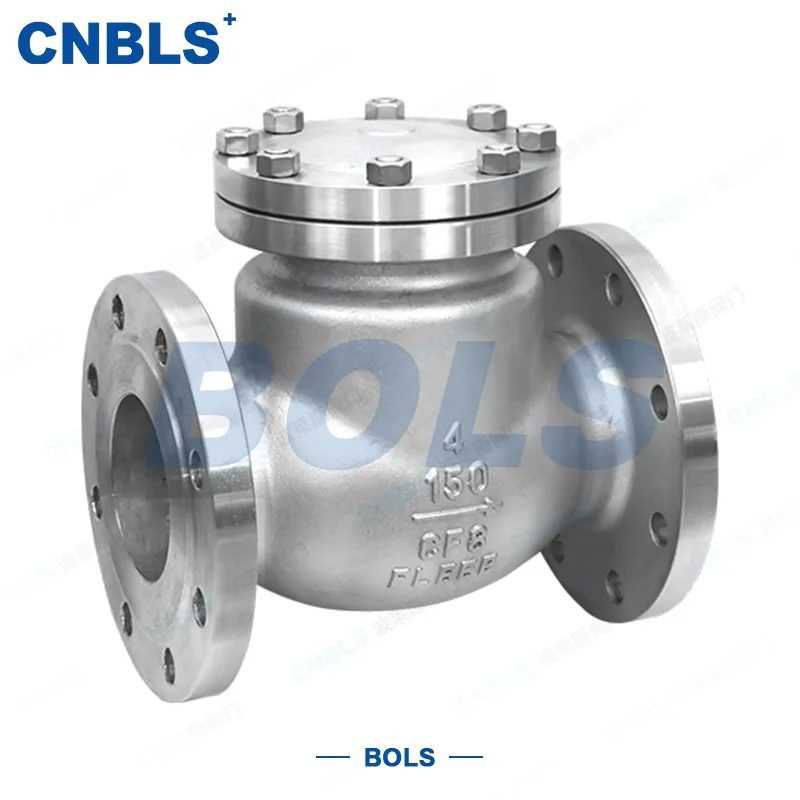

Фланцевые поворотные обратные клапаны ANSI (торговая марка: Bolaisi, модельная серия: H44W/Y-150LB/300LB/600LB/900LB) представляют собой полностью автоматические односторонние клапаны с автономным управлением без внешних приводных устройств, предназначенные для обеспечения надежной защиты от обратного потока в системах трубопроводов промышленных жидкостей. Изготовленный из высококачественной нержавеющей стали, клапан совместим с водой, маслом, паром и различными промышленными средами и может стабильно работать в длительное время при нормальном давлении. Обладая низким гидравлическим сопротивлением, высокими герметизирующими характеристиками и высокой совместимостью, он служит незаменимым базовым клапаном, обеспечивающим безопасность трубопровода и стабильную работу технологического процесса.

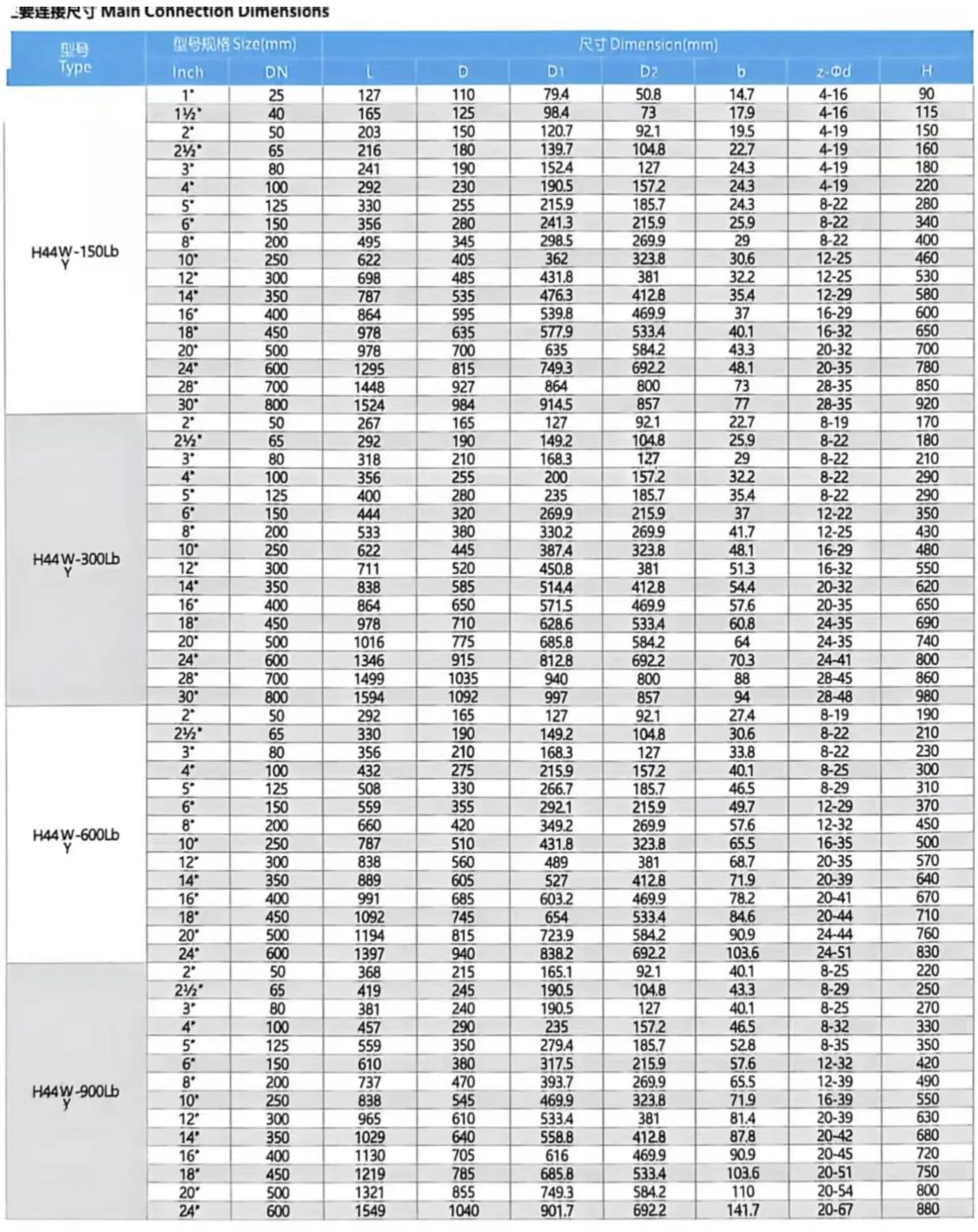

Основные технические параметры

Структурный дизайн и основные преимущества производительности

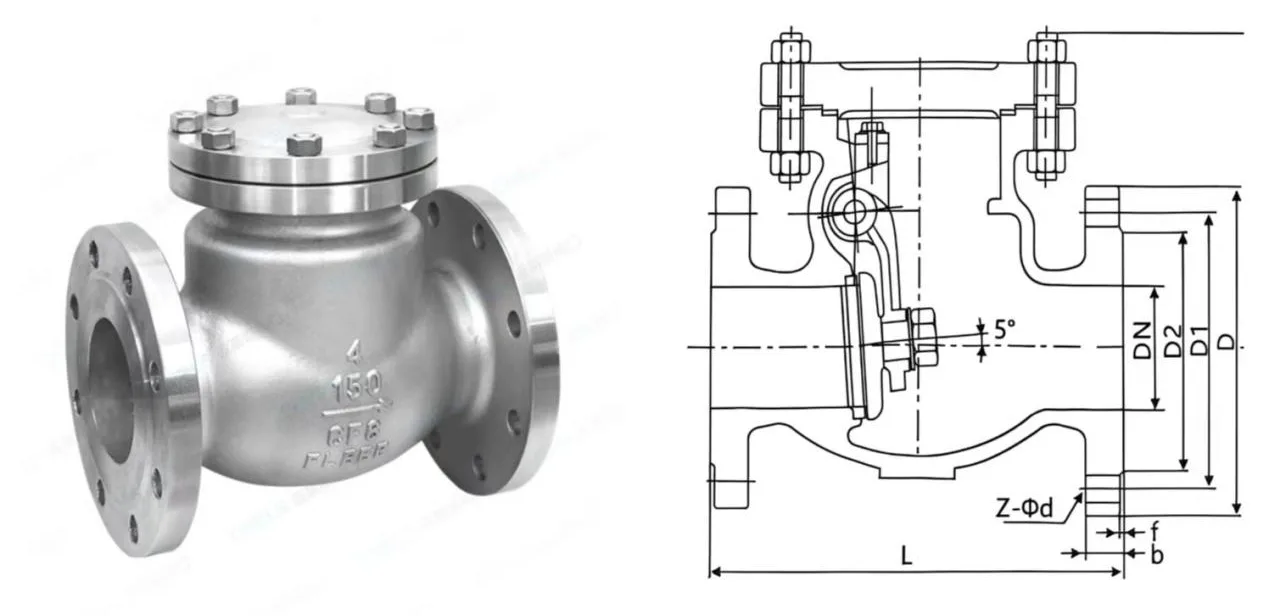

Поворотный обратный клапан с фланцем ANSI имеет точно оптимизированную конструкцию с одним поворотным диском, состоящую из высокопрочного корпуса клапана, герметичной крышки, наклонного седла клапана, поворотного диска, коромысла трансмиссии и полностью встроенного штифта. Диск клапана плавно вращается, открываясь и закрываясь вокруг шарнирного вала, при этом общая конструкция обеспечивает баланс между эксплуатационной эффективностью и надежностью безопасности.

Ключевые преимущества производительности

Сверхнизкое сопротивление потоку и высокая эффективность передачи

Благодаря прямому каналу потока и оптимизированному расположению поля потока с наклонным седлом клапана он значительно снижает турбулентность жидкости и локальные потери давления. Обладая минимальным сопротивлением при прямом течении среды, он обеспечивает высокую эффективность передачи по трубопроводу и более низкое энергопотребление при длительной эксплуатации.

Герметичная конструкция и высокий коэффициент безопасности

Оснащенный полностью встроенной конструкцией штифта, он полностью исключает точки утечки, вызванные удлиненными штоками клапанов, по сравнению с традиционными клапанами с внешним шарниром. Он хорошо подходит для летучих, легковоспламеняющихся и взрывоопасных сред, таких как масло и пар, устраняя риски для безопасности и окружающей среды, связанные с утечкой среды.

Гибкая установка и надежная совместимость

Поддерживает установку как горизонтального, так и вертикального трубопровода без особых требований к монтажу, адаптируясь к сложным схемам промышленных трубопроводов. Полнопроходная линейка охватывает диаметры от DN15 до DN800, с усиленной конструкцией для работы с большими диаметрами. Он обеспечивает плавное открытие и закрытие без заклинивания, обеспечивая превосходную совместимость по сравнению с аналогичными клапанами.

Стабильное уплотнение и быстрый отклик

Полностью склеенная конструкция уплотнения между диском и седлом клапана создает двойную силу сжатия за счет среднего давления и собственного веса диска, что обеспечивает закрытие с нулевой утечкой. Поворотная конструкция обеспечивает быструю реакцию, мгновенно отсекая трубопровод при возникновении обратного потока и полностью блокируя обратный поток жидкости.

Отсутствие внешнего привода и низкие затраты на эксплуатацию и обслуживание

Полностью автоматическое открытие и закрытие за счет средней разницы давления и собственного веса диска. Никакого внешнего питания, подачи воздуха или системы управления не требуется, ручное вмешательство не требуется. Оптимизированная конструкция обеспечивает низкий уровень отказов, что значительно снижает затраты на установку на месте, ввод в эксплуатацию и долгосрочное обслуживание.

Принцип работы

Открытие и закрытие поворотных обратных клапанов с фланцем ANSI полностью осуществляется за счет разницы давления среды в трубопроводе и собственного веса диска, не требуя внешней энергии или ручного управления. Рабочий процесс делится на открытие вперед и закрытие назад:

Открытие вперед и плавная транспортировка

Когда среда течет вперед от входа и давление на входе превышает противодавление на выходе, тяга жидкости вперед поднимает диск клапана. Диск вращается вокруг встроенного штифта посредством коромысла, полностью отделяясь от седла клапана и открывая канал потока. Среда проходит беспрепятственно с минимальной потерей давления, не влияя на нормальную эффективность передачи по трубопроводу.

Автоматическое отключение и защита от обратного потока

В случае остановки насоса, сброса давления на входе, резких изменений давления в трубопроводе и других рабочих условий противодавление на выходе быстро превысит давление на входе. Объединенная сила обратного давления среды и собственного веса диска заставляет диск вращаться назад и плотно прижиматься к седлу клапана, мгновенно перерезая канал потока и блокируя обратный поток. Это принципиально предотвращает перекрестное загрязнение материалов, нарушение технологических процессов, загрязнение среды и дисбаланс давления, а также защищает основное оборудование на входе, такое как насосы и компрессоры, от повреждений при обратном ударе.

Сценарии применения и стандарты соответствия

Обладая превосходными характеристиками защиты от обратного потока, широкой адаптируемостью к рабочим условиям и долгосрочной эксплуатационной надежностью, фланцевые обратные клапаны ANSI широко используются в основных системах промышленных жидкостей:

● Нефтехимические производства

● Магистральные нефте- и газопроводы.

● Нефтеперерабатывающие и химические перерабатывающие предприятия.

● Системы промышленной водоочистки и оборотной воды.

● Трубопроводные сети парового отопления и передачи тепловой энергии.

В вышеуказанных рабочих условиях клапан эффективно решает проблемы обратного потока в трубопроводе и устраняет производственные риски, включая смешивание материалов, нарушение процесса, загрязнение среды и дисбаланс давления, выступая в качестве незаменимого защитного компонента для промышленных трубопроводных систем.

Стандарты соответствия и контроля качества

Эта серия спроектирована и изготовлена ​​в строгом соответствии со спецификациями ANSI (Американского национального института стандартов). Размеры фланцев соответствуют ANSI B16.5, конструкция клапана и номинальные значения давления и температуры соответствуют ANSI B16.34, а также соответствуют соответствующим отраслевым требованиям API для нефтегазовой отрасли. Каждый клапан перед поставкой проходит строгие испытания на гидростатическую прочность и проверку герметичности, что полностью соответствует промышленным стандартам и требованиям эксплуатации на месте эксплуатации для стабильной долгосрочной службы в суровых промышленных условиях.
