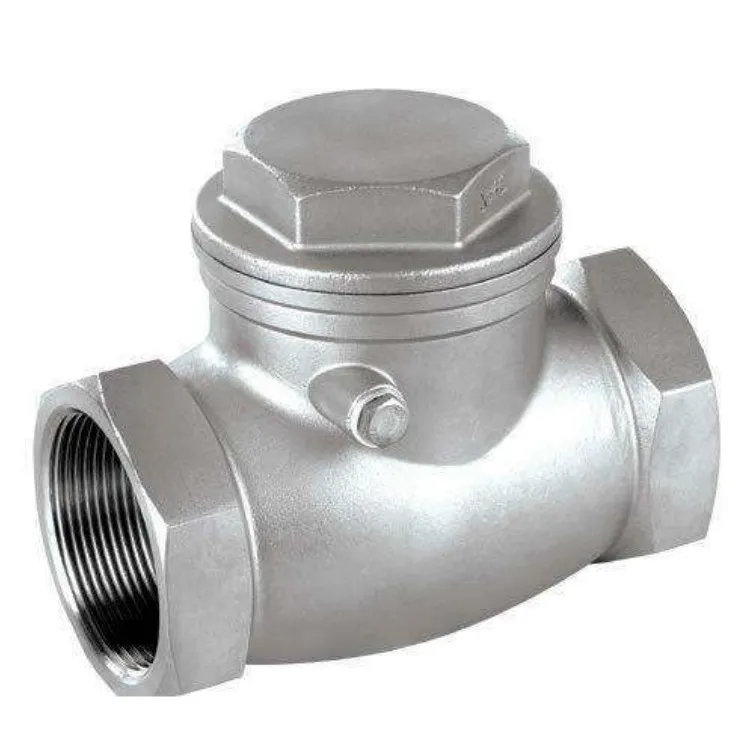

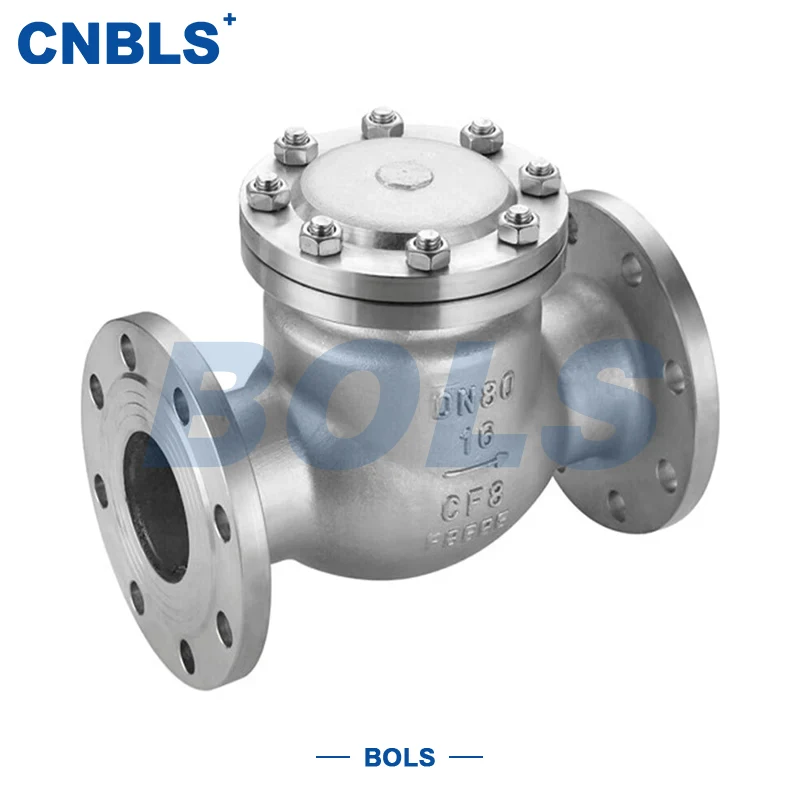

Поворотные обратные клапаны с внутренней резьбой из кованой стали из нержавеющей стали

Поворотные обратные клапаны из кованой стали с внутренней резьбой и сваркой в ​​раструбе представляют собой автоматические обратные клапаны, специально разработанные для работы в условиях малого и среднего диаметра, высокого давления и коррозийных условий. Изготовленные из кованой нержавеющей стали, они имеют как внутреннюю резьбу, так и приварные соединения, которые можно гибко выбирать в соответствии с условиями установки на месте.

Клапан открывается и закрывается автоматически в зависимости от давления среды: диск вращается вокруг шарнира и открывается во время прямого потока, обеспечивая плавное прохождение среды; В случае обратного потока диск быстро закрывается под собственным весом и обратным давлением, перекрывая обратный поток и защищая насосы, компрессоры и оборудование последующих трубопроводов.

Благодаря кованому стальному материалу и уплотнению из твердого сплава клапан обладает высокой прочностью, устойчивостью к эрозии, высокой термостойкостью и коррозионной стойкостью, что обеспечивает долгосрочную стабильную работу в суровых условиях, таких как химическая, энергетическая, фармацевтическая и прецизионная обрабатывающая промышленность.

Поворотные обратные клапаны из кованой стали с внутренней резьбой и приваркой в ​​раструб из нержавеющей стали особенно подходят для трубопроводных систем среднего-низкого и среднего-высокого давления с ограниченным пространством для установки и высокими требованиями к надежности уплотнения и прочности конструкции.

Основные технические параметры

Материалы конструкции и компонентов

Все ключевые компоненты поворотных обратных клапанов с внутренней резьбой из кованой стали и сваркой в ​​раструб из нержавеющей стали изготовлены из кованой нержавеющей стали с усиленными уплотнительными поверхностями, а общие характеристики намного превосходят характеристики обычных литых клапанов.

● Корпус/крышка: кованая нержавеющая сталь 304/316/316L, высокая плотность и прочность.

● Диск: кованая сталь из того же материала + накладка из твердого сплава стеллита.

● Сиденье: основание из кованой стали + накладка из твердого сплава, устойчивая к износу и эрозии.

● Шарнирный механизм: Кованая нержавеющая сталь; вал из дисперсионно-твердеющей нержавеющей стали 17-4PH

● Резьбовое уплотнение: прокладка из ПТФЭ.

● Муфтовое сварное уплотнение: сварочный материал из нержавеющей стали, соответствующий корпусу.

● Уплотнение крышки: спирально-навитая прокладка из 316L.

● Болты/гайки: нержавеющая сталь 304/316, устойчивая общая защита от коррозии.

Стандарты проектирования и производства

Конструкция, материалы, обработка и проверка клапанов этой серии соответствуют национальным стандартам, что обеспечивает взаимозаменяемость и безопасность.

● Поворотный обратный клапан: GB/T 12236.

● Номинальное давление-температура: GB/T 12224.

● Монтажная длина: GB/T 12221.

● Стандарт резьбы: GB/T 7306.

● Стандарт раструбной сварки: GB/T 12224.

● Стандарт ковки: GB/T 13401.

● Стандарт материала: GB/T 1220.

● Процесс наплавки: GB/T 17491.

● Испытание на давление и герметичность: GB/T 13927.

● Спецификация установки: GB 50235.

Основные преимущества продукта

Материал из кованой стали, двойная гарантия прочности и коррозионной стойкости.

Изготовлен из кованой нержавеющей стали, он более устойчив к высокому давлению, ударам и коррозии, чем обычные клапаны из литой стали, и подходит для длительной эксплуатации в тяжелых условиях работы.

Двойная структура подключения для гибкой установки

Внутренняя резьба обеспечивает быструю сборку и разборку; Сварка в раструб подходит для сценариев высокого давления, вибрации и высокого уплотнения. Поворотные обратные клапаны с внутренней резьбой из кованой стали из нержавеющей стали могут удовлетворить потребности различных пользователей при установке.

Поворотная конструкция, низкое сопротивление потоку и чувствительное действие.

Диск вращается вокруг вала для открытия, обеспечивая плавное прохождение потока, низкую потерю давления и быструю реакцию открытия/закрытия, эффективно подавляя гидравлический удар и воздействие обратного потока.

Металлическое жесткое уплотнение, высокая температура и износостойкость.

Уплотняющая поверхность покрыта твердым сплавом, подходит для пара, высокотемпературного масла и агрессивных сред, имеет длительный срок службы и низкий риск утечек.

Компактный размер, идеально подходит для ограниченного пространства

Компактная конструкция особенно подходит для приборов, технологических трубопроводов малого диаметра, согласования агрегатов, оборудования, смонтированного на раме, и других мест с ограниченным пространством.

Рекомендации по выбору

Выбор по давлению и модели

● PN16: Системы водоснабжения, дренажа и оборотного водоснабжения низкого давления.

● PN25: Общие технологические трубопроводы для нефти и химикатов.

● PN40/PN63: среднее и высокое давление, высокая температура и ударные условия.

Интерпретация модели: 1 = Внутренняя резьба, 6 = Приварная муфта, 4 = Поворотный тип, P = Нержавеющая сталь.

Выбор по средней коррозии

● Обычная вода, воздух, слабая коррозия → 304

● Хлорсодержащие, слабые кислоты/щелочи, мягкие химические вещества → 316

● Сильная коррозия, высокая температура, высокое содержание соли → 316L.

Выбор по условиям на месте

● Частое обслуживание и разборка → Внутренняя резьба.

● Высокое давление, вибрация, стационарная установка → Муфтовая сварка

Направление установки

● Горизонтальный трубопровод: применима универсальная конструкция.

● Вертикальный трубопровод: среда должна течь вверх.

Установка и обслуживание

Примечания по установке

● Перед установкой убедитесь, что модель, давление, диаметр, материал и соединение соответствуют трубопроводу.

● Очистите трубопровод от загрязнений во избежание заклинивания диска.

● Для резьбового монтажа используйте ленту из ПТФЭ или прокладки, затягивайте равномерно.

● Выполните стандартную обработку фасок, сварку и проверку раструбного сварного шва, чтобы убедиться в отсутствии утечек.

● Устанавливайте в направлении потока, указанном стрелкой на корпусе клапана.

Регулярное техническое обслуживание

● Регулярно проверяйте резьбу, сварные швы и крышку на предмет утечек.

● Регулярно очищайте полость клапана от загрязнений во избежание заклинивания шарнира.

● Нанесите высокотемпературную смазку на вал шарнира, чтобы уменьшить износ.

● Изношенные уплотнительные поверхности можно отремонтировать повторной накладкой, чтобы продлить срок службы.

Поиск неисправностей

● Неправильное закрытие: проверьте диск, шарнир и уплотнительные поверхности на наличие загрязнений и повреждений.

● Внешняя утечка: Подтянуть резьбу или заменить прокладки; ремонт сварных швов

● Заедание: разберите и очистите посторонние предметы, исправьте шарнирный механизм.

Типичные применения

Обладая высокой прочностью, высокой коррозионной стойкостью и высокими герметизирующими характеристиками, поворотные обратные клапаны с внутренней резьбой из кованой стали с раструбной сваркой широко используются в:

● Технологические трубопроводы нефтехимической и тонкой химии.

● Электростанция и вспомогательные системы электростанции.

● Системы очистки сред для фармацевтической, пищевой промышленности и производства напитков.

● Инструмент и контроль жидкости высокого давления малого диаметра.

● Трубопроводы с агрессивными средами, такими как морская вода и хлорсодержащие сточные воды.
