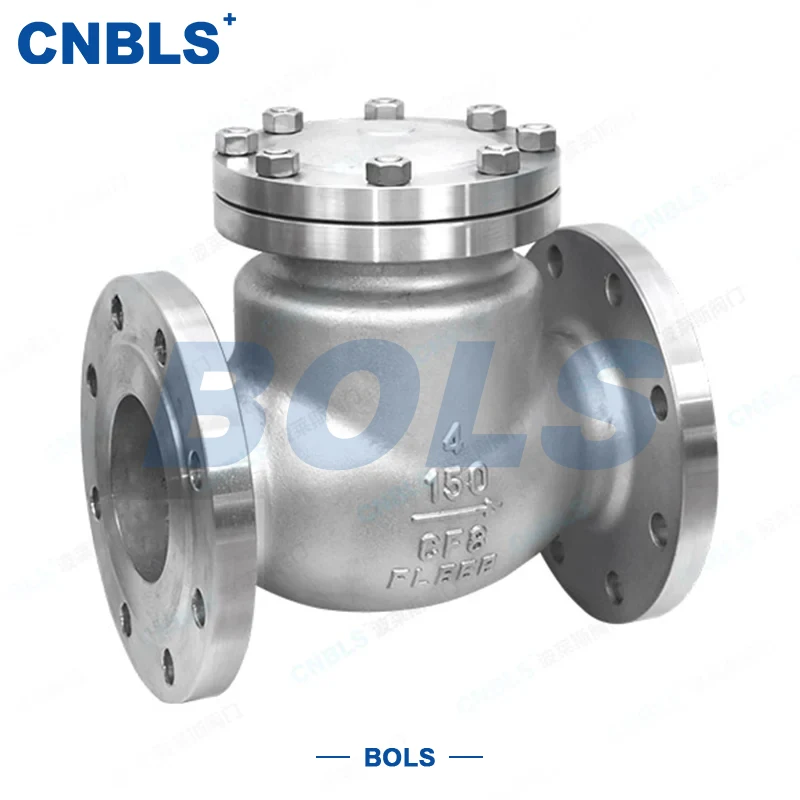

Обратные клапаны с поворотным фланцем из нержавеющей стали ANSI

Поворотные фланцевые обратные клапаны из нержавеющей стали ANSI представляют собой автоматические запорные клапаны, разработанные и изготовленные строго в соответствии со стандартами ANSI/ASME. Они сочетают в себе коррозионную стойкость нержавеющей стали с преимуществами конструкции поворотного типа, в основном состоящей из корпуса, крышки, поворотного диска, шарнирного механизма и фланцевых концов из нержавеющей стали.

Принцип работы прост и надежен: во время прямого потока среднее давление поворачивает диск вокруг шарнира, обеспечивая плавный поток. В случае обратного потока диск автоматически закрывается под собственным весом и обратным давлением, плотно предотвращая обратный поток и защищая систему трубопроводов и оборудование, расположенное ниже по потоку.

Обладая прочными и простыми в обслуживании фланцевыми соединениями, а также превосходной коррозионной стойкостью, эти клапаны широко используются в трубопроводных системах ANSI для нефтехимической, газовой, пищевой и фармацевтической промышленности, водоочистки и электростанций. Они особенно идеальны для применений со средним, низким и средним высоким давлением, требующими автоматического предотвращения обратного потока, высокой герметизации и коррозионной стойкости. Благодаря соблюдению требований и практичности обратные фланцевые клапаны из нержавеющей стали ANSI стали ключевыми компонентами, обеспечивающими однонаправленный поток в трубопроводных системах ANSI.

Основные технические параметры

Основные преимущества продукта

Соответствие стандарту ANSI, высокая адаптируемость

Разработан и изготовлен строго в соответствии с ANSI/ASME, API и другими американскими стандартами. Его можно применять непосредственно к различным системам трубопроводов ANSI без дополнительных модификаций, что снижает затраты на приобретение и установку. Обратные клапаны с поворотным фланцем из нержавеющей стали ANSI являются ключевыми компонентами для предотвращения обратного потока в трубопроводах ANSI.

Полностью нержавеющая сталь, устойчивая к коррозии и долговечная.

Изготовлен из нержавеющей стали ANSI, такой как F304/CF8, F316/CF8M, с превосходной устойчивостью к коррозии, высоким температурам и износу. Он обеспечивает стабильную долгосрочную работу в кислых, хлорированных и других агрессивных средах, сокращая частоту замены и затраты на техническое обслуживание.

Поворотная конструкция, высокая эффективность потока

Конструкция с одним, двумя или несколькими дисками подходит для разных диаметров. Плавный проход потока, низкое сопротивление и чувствительная работа. Реакция на закрытие всего за 0,5 с быстро блокирует обратный поток, эффективно защищая последующие насосы, компрессоры и оборудование от гидравлического удара.

Надежное уплотнение, широкий спектр применения.

Твердое уплотнение для условий высоких температур, загрязнений и сильного износа; мягкое уплотнение для средних и низких температур и чистых сред. Прочное фланцевое соединение соответствует стандарту API 598 класса IV с нулевой видимой утечкой и подходит для условий низкого и среднего-высокого давления.

Нет внешнего диска, простота в эксплуатации

Автоматически открывается и закрывается под действием среднего давления и силы тяжести диска, дополнительная мощность не требуется. Простая конструкция, стабильная производительность, меньшие инвестиции в оборудование и потребление энергии.

Материалы и структура компонентов

(Высокое качество, обеспечение стабильной работы)

Материалы основных компонентов

(соответствует стандарту ANSI, контроль качества)

● Корпус/крышка: ASTM A182 F304/F316 (кованый), ASTM A351 CF8/CF8M (литой), оба соответствуют стандартам материалов ANSI для различных агрессивных условий.

● Диск: тот же материал, что и корпус + накладка из стеллита (ASTM A417 для жесткого уплотнения) или нержавеющая сталь + мягкое уплотнительное кольцо из ПТФЭ (мягкое уплотнение), балансирующее уплотнение и долговечность.

● Шарнирный механизм: кованая нержавеющая сталь 316; Вал шарнира изготовлен из дисперсионно-твердеющей нержавеющей стали 17 4PH (ASTM A193 630), что значительно повышает износостойкость и прочность во избежание заклинивания.

● Уплотнения: кольцо из сплава инконель для высоких температур; ПТФЭ/перфторэфирный каучук для чистых сред средней и низкой температуры; Спирально навитая прокладка из 316L (ANSI B16.20) для фланцевого уплотнения.

● Болты/гайки: ASTM A193 B8/B8M (болты из нержавеющей стали), ASTM A194 8/8M (соответствующие гайки), соответствуют стандартам крепления высокого давления ANSI, соответствуют материалу корпуса для обеспечения постоянной коррозионной стойкости.

Конструктивные особенности

(Научное проектирование для условий ANSI)

Конструкция поворотного типа с возможностью выбора одного, двух или нескольких дисков в зависимости от диаметра. Фланцевая бесфланцевая/унитарная конструкция для различных потребностей установки. Внешний шарнир для простоты обслуживания. Конструкция с прямоточным потоком обеспечивает низкое сопротивление и чувствительную работу. Обладая научной конструкцией, обратные фланцевые поворотные клапаны из нержавеющей стали ANSI обеспечивают практичность и стабильность для различных применений на трубопроводах ANSI.

Стандарты проектирования и производства

Рекомендации по выбору

Точное соответствие классу давления ANSI.

Класс 150 (PN20) для низкого давления; Класс 300 (PN50) для среднего давления; Класс 600 (PN100) для среднего и высокого давления. Строго соблюдайте класс трубопровода, чтобы избежать избыточного давления. Обратные клапаны с поворотным фланцем из нержавеющей стали по стандарту ANSI должны выбираться соответствующим образом для обеспечения безопасной эксплуатации.

Выберите конструкцию диска по диаметру

Малый диаметр (NPS 1/2"~2"): однодисковый поворотный тип, низкое сопротивление, чувствительное действие. Большой диаметр (NPS 3" и выше): двойной/многодисковый, снижает вибрацию и риск гидроудара.

Выберите тип уплотнения в зависимости от рабочего состояния

Высокая температура (>200℃), частицы или высокий износ → металлическое жесткое уплотнение (наложение из стеллита). Средне-низкая температура (≤200 ℃), чистая среда → мягкое уплотнение (ПТФЭ/перфторэфир) для почти нулевой утечки.

Сопоставьте материал со средней коррозией

Общие неагрессивные среды → 304 (F304/CF8). Хлорированные, кислые или агрессивные среды → 316 (F316/CF8M). Сильная коррозия → перейти на специальную нержавеющую сталь для увеличения срока службы.

Соответствует спецификации фланца ANSI

Убедитесь, что тип облицовки (RF/RJ) и марка материала полностью соответствуют фланцам трубопровода, чтобы предотвратить нарушение герметичности.

Эксплуатация и обслуживание

(Продлите срок службы, обеспечьте стабильную работу)

Примечания по установке

● Перед установкой: убедитесь, что класс, материал, диаметр и поверхность фланца соответствуют системе ANSI. Проверьте корпус, диск и шарнир на наличие повреждений. Вручную проверьте движение диска на предмет плавности работы.

● Устанавливайте в соответствии со стрелкой направления потока, чтобы обеспечить открытие диска прямым потоком. Обратная установка строго запрещена.

● Оставьте достаточный зазор со стороны диска для полного открытия, избегайте препятствий со стороны труб или стен.

Регулярное техническое обслуживание

● Регулярно проверяйте уплотнения фланцев и крышки; в случае утечки затяните болты или замените прокладки.

● Периодически разбирайте для очистки внутреннего мусора, наносите высокотемпературную смазку на ось шарнира во избежание заклинивания.

● В случае применения в системах с высоким расходом или больших объемов устанавливайте устройства защиты от гидроудара после потока. Медленно закрывайте клапаны на входе, чтобы уменьшить удар.

Перезапуск после длительного выключения

Перед повторным запуском: вручную проверьте движение диска, осмотрите внутреннюю часть на наличие закупорки или повреждения уплотнения. Медленно открывайте среду и постепенно увеличивайте давление и расход, чтобы избежать заклинивания или повреждения уплотнения.

Области применения

Обладая соответствием стандарту ANSI, устойчивостью к коррозии, надежным уплотнением и чувствительным действием, обратные клапаны с поворотным фланцем из нержавеющей стали ANSI широко используются в трубопроводных системах ANSI для:

● Нефтехимия: агрессивные среды, такие как химические жидкости, серое масло, кислоты и щелочи, давление от низкого до среднего и высокого.

● Природный газ: трубопроводы природного газа и сжиженного нефтяного газа, высокая коррозионная стойкость, надежное предотвращение обратного потока.

● Пищевая и фармацевтическая промышленность: чистые трубопроводы для сред, высокоточная герметизация, гигиенический класс.

● Водоочистка: системы очистки хлорированной воды, сточных вод и агрессивных сред.

● Энергетика: вспомогательные системы электростанций и паропроводы, устойчивые к высоким температурам и износу.
