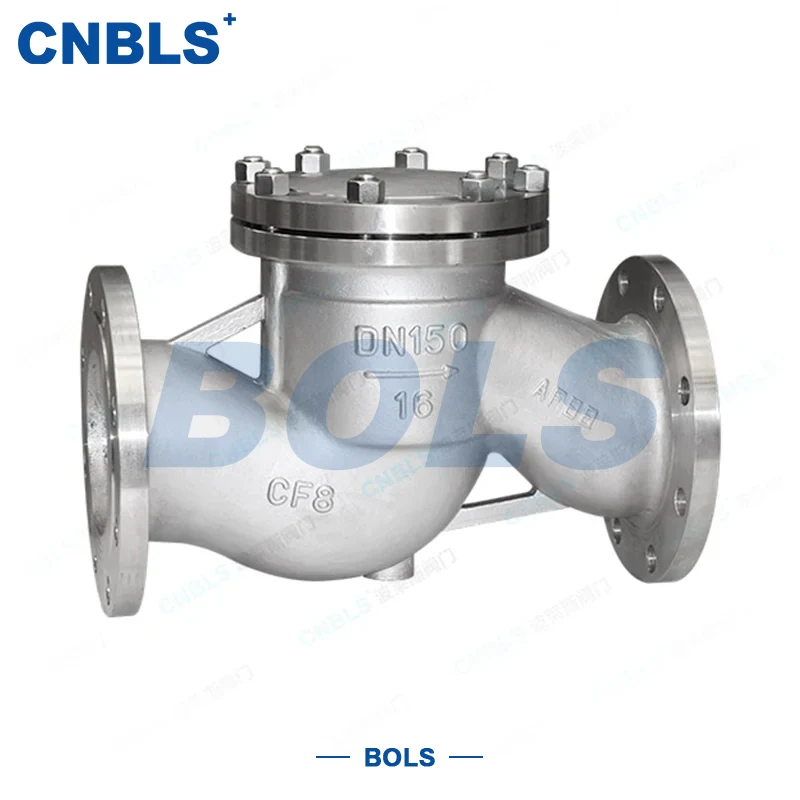

Подъемные обратные клапаны из нержавеющей стали

Подъемные обратные клапаны из нержавеющей стали (серия H41H) представляют собой автоматические обратные клапаны подъемного типа, профессионально разработанные в соответствии со стандартом GB/T 12235. Основной корпус изготовлен из нержавеющей стали 304/316/316L с металлической конструкцией с жестким уплотнением, в которой и диск, и седло покрыты карбидом вольфрама. Они специально разработаны для предотвращения обратного потока и защиты трубопроводов и оборудования.

Клапан открывается и закрывается автоматически под действием среднего давления:

● Прямой поток поднимает диск, обеспечивая плавный проход.

● Обратный поток быстро закрывает диск под действием силы тяжести и обратного давления, образуя герметичное уплотнение с нулевой утечкой.

Благодаря прямому каналу потока и вертикальному направляющему механизму клапан отличается стабильным действием, быстрым откликом и низким сопротивлением потоку. Он подходит для длительной эксплуатации в суровых условиях, таких как коррозия, высокая температура и среда, содержащая частицы.

Эти клапаны широко используются в нефтехимической, коммунальной, энергетической, пищевой и фармацевтической, металлургической и других отраслях промышленности, особенно в трубопроводах низкого и высокого давления с агрессивными средами.

Основные технические параметры

Структура и состав материала

Вся серия подъемных обратных клапанов из нержавеющей стали имеет корпус из коррозионностойкой нержавеющей стали и усиленные уплотнительные поверхности шпонок, что значительно увеличивает общий срок службы и надежность.

1. Основные компоненты и материалы.

● Корпус/крышка: нержавеющая сталь 304, 316, 316L (GB/T 1220).

● Диск: корпус из нержавеющей стали + твердая поверхность из стеллита.

● Сиденье: основание из нержавеющей стали + твердая облицовка из стеллита.

● Направляющая: кованая нержавеющая сталь, плавный подъем без заеданий.

● Прокладка: спирально-навитая прокладка 316L (GB/T 4622.1).

● Болты/гайки: нержавеющая сталь 304/316 для защиты от коррозии.

2. Конструктивные особенности

● Вертикальная подъемная направляющая, стабильное движение диска без отклонения.

● Прямой путь потока, низкие потери давления.

● Металлическое жесткое уплотнение: устойчиво к высоким температурам, эрозии и износу.

● Фланцевое соединение для простоты установки и обслуживания.

● Полностью автоматическая работа, электрическое/пневматическое управление не требуется.

Стандарты проектирования и производства

Подъемные обратные клапаны из нержавеющей стали соответствуют национальным стандартам на протяжении всего процесса, от проектирования и производства до проверки, обеспечивая взаимозаменяемость и безопасность.

● Конструкция клапана: GB/T 12235 (подъемный обратный клапан)

● Номинальное давление и температура: GB/T 12224.

● Личная встреча: GB/T 12221.

● Фланец: GB/T 9113 (РФ).

● Материал: ГБ/Т 1220, ГБ/Т 13401.

● Наплавка: GB/T 17491.

● Испытание на давление и герметичность: GB/T 13927.

● Неразрушающий контроль: JB/T 6439.

● Установка: GB 50235.

Основные преимущества

Сильная коррозионная стойкость

Корпус полностью из нержавеющей стали для длительной эксплуатации в хлорированной воде, слабых кислотах/щелочах, морской воде и химических средах.

Надежное уплотнение и длительный срок службы

Диск и седло покрыты сплавом Stellite, устойчивым к износу и высоким температурам, что значительно снижает утечки и частоту замены.

Чувствительное действие и отличная защита от обратного потока

Вертикальная подъемная конструкция быстро закрывается, эффективно защищая насосы, компрессоры и теплообменники от гидравлического удара и повреждения при обратном потоке.

Низкое сопротивление потоку и энергосбережение

Прямоточная конструкция обеспечивает плавный поток и идеально подходит для непрерывных промышленных трубопроводов.

Стандарт GB и взаимозаменяемые

Размеры, фланцы и номинальное давление соответствуют национальным стандартам и являются прямой заменой клапанов той же спецификации.

Руководство по выбору

1. Выберите по давлению и модели.

● PN16: Подача воды под нормальным давлением, циркуляционная вода.

● PN25: Общепромышленное масло, химические среды.

● PN40/63: среднее и высокое давление, высокая температура, тяжелые удары.

Значение суффикса:

● P: нержавеющая сталь 304.

● R: нержавеющая сталь 316.

2. Выбор по коррозии

● Чистая вода, воздух, слабая коррозия → 304 (П)

● Хлорид, слабая кислота/щелочь → 316 (R)

● Сильная коррозия, высокое содержание соли, высокая температура → 316L.

3. Выбор по температуре

● Нормальная температура: все нержавеющие стали.

● Высокая температура: ≤550°C: твердое уплотнение из стеллита.

● Низкая температура ≥-40°C: низкотемпературная нержавеющая сталь.

4. Важная информация по установке

● ТОЛЬКО горизонтальная установка.

● Стрелка потока должна соответствовать направлению среды.

● НЕ устанавливайте вертикально.

Установка, эксплуатация и обслуживание

1. Установка

● Перед установкой проверьте модель, давление, размер и материал.

● Очистите трубопровод, чтобы избежать застревания диска мусором.

● Затяните болты фланца крест-накрест; используйте спирально-навитые прокладки

● Выполните гидростатическое испытание после установки.

2. Плановый осмотр

● Проверьте фланцы и крышку на предмет утечек.

● Следите за необычным шумом или вибрацией.

● Увеличьте частоту проверок при работе в условиях высоких температур/коррозионной среды.

3. Техническое обслуживание

● Очистите полость и направляющую во время остановки.

● Проверьте диск и седло на предмет износа; повторное наложение, если необходимо

● Проверьте гибкость подъема диска перед повторным запуском после длительного простоя.

4. Устранение неполадок

● Утечка: проверьте уплотнительные поверхности, прокладки, момент затяжки болтов.

● Застрял диск: разберите, очистите, выровняйте направляющую.

● Плохое уплотнение: отремонтировать уплотнительные поверхности, проверить возврат диска.

Приложения и отрасли

Подъемные обратные клапаны из нержавеющей стали благодаря своей стабильной конструкции и высокой коррозионной стойкости подходят для:

● Нефтехимия: технологические трубопроводы, растворители, транспортировка нефти.

● Коммунальные услуги: водоснабжение, канализация, очистка хлорированной воды.

● Электроэнергия: вспомогательные системы, паропроводы, конденсатопроводы.

● Пищевая и фармацевтическая промышленность: чистые среды, гигиеничные трубопроводы.

● Металлургия и судостроение: высокотемпературные, агрессивные трубопроводы высокого давления.
