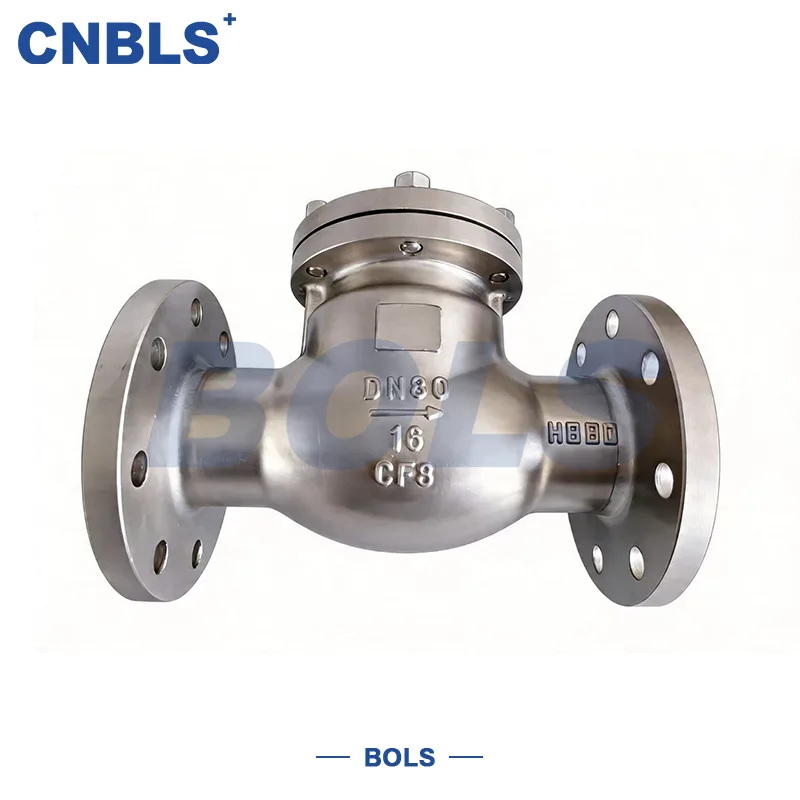

Поворотные обратные клапаны GB

Поворотные обратные клапаны GB, также известные как обратные клапаны или односторонние клапаны, представляют собой полностью автоматические защитные клапаны трубопровода, которые полностью открываются и закрываются под действием среднего давления, без необходимости ручного управления или внешнего источника питания.

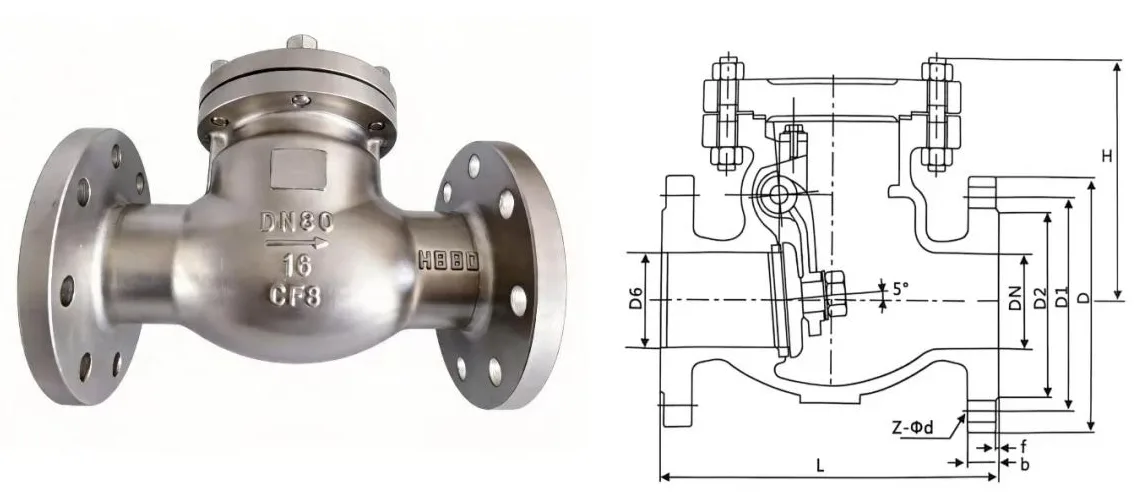

Благодаря встроенной конструкции качающегося коромысла ключевые компоненты открытия и закрытия, включая диски, штифты и коромысла, заключены внутри корпуса клапана без открытых частей трансмиссии, что эффективно снижает внешние утечки и обеспечивает превосходные характеристики уплотнения. Конструкция канала с прямым потоком снижает сопротивление потоку и потери давления, что идеально подходит для условий трубопровода с большим расходом. Поверхность уплотнения седла может быть покрыта твердым сплавом, что значительно повышает износостойкость, устойчивость к коррозии и эрозии, а также продлевает срок службы. Изготовленный в полном соответствии с национальными стандартами, он представляет собой стандартный аксессуар односторонней защиты трубопроводных систем.

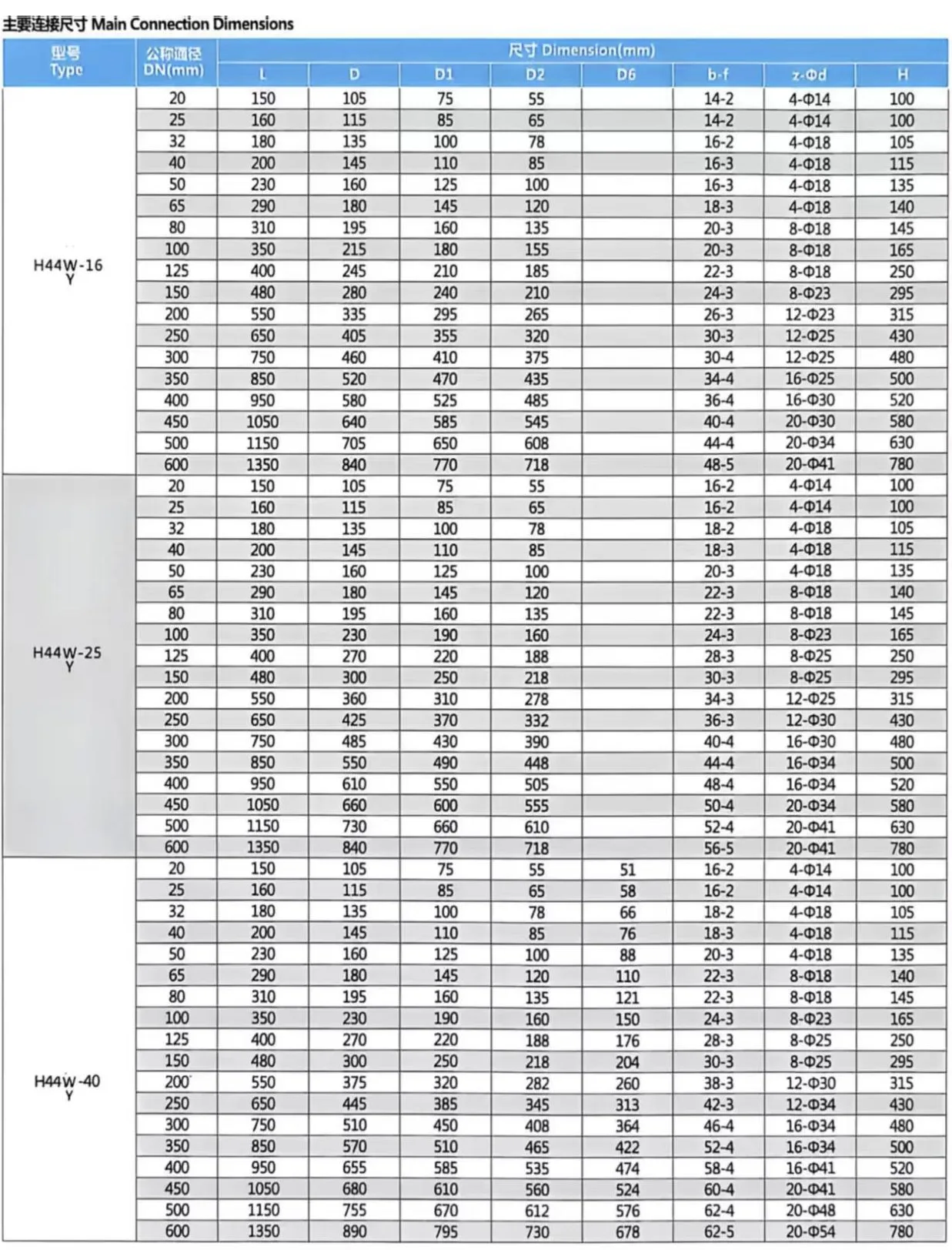

Основные параметры продукта

Эта серия поворотных обратных клапанов GB, разработанная Bolaisi, охватывает полные модели H44W/Y-16P/25P/40P. Изготовленный из высококачественной нержавеющей стали с фланцевым соединением для легкой установки, он служит основным антирефлюксным защитным клапаном для промышленных и гражданских трубопроводных систем. Он адаптируется к транспортировке жидкости в различных рабочих условиях, обеспечивая стабильную и надежную работу.

Основные сценарии применения и основные области применения

Обладая универсальной адаптируемостью, поворотные обратные клапаны GB широко применяются в системах трубопроводов для жидкостей в различных отраслях:

Муниципальное и строительное водоснабжение и канализация

Применяется в городских водопроводно-канализационных сетях, строительстве систем вторичного водоснабжения и канализации. Это предотвращает обратный поток среды во время отключения воды или остановки насоса, предотвращая загрязнение воды и дисбаланс давления в трубопроводной сети.

Нефтехимическая промышленность

Подходит для трубопроводов, транспортирующих сырую нефть, очищенную нефть и химические среды. Он предотвращает обратное вращение насоса и перекрестное загрязнение сырья, вызванное обратным потоком, обеспечивая безопасные и стабильные производственные процессы.

Энергетика и термоэлектрическая промышленность

Применяется в пароводяных системах котлов электростанций, системах оборотной охлаждающей воды и теплоэнергетических трубопроводных сетях. Он предотвращает обратный поток пара и конденсата для защиты основного оборудования, такого как паровые турбины и водяные насосы.

Системы отопления, вентиляции и кондиционирования воздуха и противопожарной защиты

Сочетается с центральным кондиционированием воды, сетями отопления, спринклерными системами пожаротушения и гидрантами. Это исключает разлад давления в системе, вызванный противотоком среды, и гарантирует надежность противопожарной работы.

Металлургическая промышленность

Широко применяется в системах оборотного водоснабжения и трубопроводах технологических жидкостей металлургических производств. Оно противостоит воздействию обратной жидкости и защищает насосы и клапаны, адаптируясь к сложным условиям работы с высокой температурой и загрязнениями.

Принцип работы

Поворотные обратные клапаны Bolaisi GB из нержавеющей стали обеспечивают полностью автоматическое открытие и закрытие в зависимости от средней разницы давления и собственного веса диска, без внешнего источника питания или ручного вмешательства, обеспечивая чувствительную реакцию и надежную защиту.

Форвардное открытие и проведение

Когда давление на входе превышает давление на выходе, тяга жидкости вперед преодолевает собственный вес диска и разность давлений в обратном направлении, толкая диск в открытое положение. Диск вращается и поднимается вокруг фиксированного внутреннего штифтового вала, чтобы полностью разблокировать трубопровод и обеспечить стабильную подачу жидкости вперед.

Автоматическое обратное закрытие (защита от обратного потока)

Когда передний водяной насос останавливается, поток жидкости прекращается или давление на выходе превышает давление на входе, совокупная сила обратного перепада давления и собственного веса диска заставляет диск быстро возвращаться в исходное положение и плотно прилегать к седлу клапана для полного закрытия. Он полностью блокирует обратный поток жидкости и автоматически предотвращает повреждение оборудования, технологические сбои и потенциальные угрозы безопасности, вызванные обратным потоком.

Часто задаваемые вопросы

Q1: Что такое стандартный обратный клапан GB? Какова его основная функция?

Стандартный поворотный обратный клапан GB — это фланцевый автоматический обратный клапан, разработанный и изготовленный в соответствии с китайскими стандартами GB. Распространенные модели включают серии H44H, H44W, H44Y и H44X.

Он использует среднее давление потока для открытия диска и автоматически закрывается, когда поток прекращается или меняет направление, предотвращая обратный поток. Широко применяется для защиты насосов, компрессоров, котлов и трубопроводных систем от противотока, гидроудара и потери давления.

Вопрос 2: Каковы общепринятые номинальные значения давления GB PN?

Номинальные значения GB PN представляют собой номинальное давление клапанов. Общие уровни давления при нормальной температуре включают:

PN10:1,0 МПа, пригоден для систем водоснабжения, водоотведения и противопожарной защиты.

PN16:1,6 МПа, наиболее часто используемая марка для промышленной воды и трубопроводов общего назначения.

Ру25:2,5 МПа, подходит для воды и технологических систем высокого давления.

Ру40:4,0 МПа, используется в химической, термической, масляной и паровой промышленности.

Ру64/Ру100:6,4 МПа/10,0 МПа, применяется в промышленных и энергетических системах высокого давления.

Применения при высоких температурах требуют проверки давления в соответствии с номинальной кривой давление-температура.

Вопрос 3. Что означают H44H, H44W, H44Y и H44X?

Х44Ч:Конструкция с жестким уплотнением подходит для пара, высокотемпературного масла и воды под высоким давлением.

Х44В:Уплотняющая конструкция из нержавеющей стали подходит для чистой воды и обычных агрессивных сред.

Х44Y:Твердое уплотнение из стеллитового сплава, обеспечивающее устойчивость к высоким температурам и износу для энергетической и нефтехимической промышленности.

Х44Х:Резиновое мягкое уплотнение с нулевой утечкой подходит для систем водоснабжения и противопожарной защиты.

Вопрос 4: Где обычно используются стандартные поворотные обратные клапаны GB?

Они широко применяются в:

• Выпускные трубопроводы насосов и насосные станции.
• Муниципальные системы водоснабжения и канализации
• Паропроводы, тепловые и нефтепроводы.
• Промышленные трубопроводы с частицами или примесями
• Технологические системы среднего и высокого давления

В5: Можно ли смешивать стандарты классов GB PN и ANSI?

№ GB Стандарты класса PN и ANSI имеют разные размеры фланцев, расположение болтов, толщину и номинальное давление. Их смешивание может вызвать проблемы при установке, нарушение герметичности и угрозу безопасности.

В трубопроводных системах GB следует использовать соответствующие стандартные клапаны и компоненты GB.
