Что делает шаровые краны предпочтительным выбором для работы в условиях высокого давления и высоких температур?

В сложных условиях нефтепереработки, химической обработки и производства электроэнергии клапаны должны работать надежно в условиях, которые могут привести к быстрому выходу из строя обычного оборудования. Давление, превышающее 100 бар, и температура, превышающая 500°C, являются обычным явлением в этих отраслях. Среди различных доступных типов клапановШаровой клапанстал предпочтительным решением для многих из этих применений при высоком давлении и высокой температуре. Его простое управление на четверть оборота, возможность герметичного уплотнения и компактная конструкция обеспечивают явные преимущества по сравнению с традиционными задвижками, запорными и пробковыми клапанами в тяжелых условиях эксплуатации.

В этой статье представлен систематический технический анализ шарового крана, в котором рассматриваются конструктивные особенности, выбор материалов и инженерные принципы, которые делают его пригодным для работы в условиях высокого давления и высоких температур. Анализ охватывает материалы седел и механизмы уплотнения, конструкцию корпуса и сдерживание давления, стратегии управления температурным режимом, а также стандарты испытаний, проверяющие производительность. Обсуждение основано на практических инженерных соображениях и включает подробные спецификации, сравнительные таблицы и критерии выбора, которые помогут инженерам и специалистам по закупкам принять обоснованные решения.

Оглавление

• 1. Принципы конструкции и рабочие характеристики шарового крана.
• 2. Материалы седла и механизмы уплотнения для работы при высоких температурах.
• 3. Сдерживание давления и конструкция кузова
• 4. Управление температурой и компенсация расширения.
• 5. Стандарты тестирования и квалификационные требования.
• 6. Критерии выбора и особенности применения
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Принципы конструкции и рабочие характеристики шарового крана.

Шаровой клапан представляет собой четвертьоборотный клапан, в котором для управления потоком жидкости используется сферический шар с цилиндрическим отверстием. Принцип работы прост и надежен: вращение шара на 90 градусов выравнивает отверстие по пути потока, обеспечивая поток (открытое положение), или позиционирует отверстие перпендикулярно пути потока, блокируя поток (закрытое положение). Уплотнение достигается путем прижатия шара к двум кольцевым седлам, расположенным на входной и выходной сторонах клапана. Уплотняющее усилие обеспечивается давлением самой жидкости (давление на входе, прижимающее шар к седлу на выходе) и, во многих конструкциях, подпружиненными седлами, которые обеспечивают предварительную нагрузку.

Шаровой кран предлагает несколько преимуществ для работы в условиях высокого давления и высоких температур:

• Герметичное уплотнение:Сферическая геометрия шара обеспечивает уплотнительную поверхность по всей окружности, что обеспечивает герметичное перекрытие даже при высоких давлениях.
• Четвертьоборотный режим:Поворот на 90 градусов обеспечивает быструю работу, необходимую для аварийного отключения или быстрой изоляции.
• Низкий крутящий момент:Когда клапан находится в полностью открытом или полностью закрытом положении, сила уплотнения в первую очередь обеспечивается перепадом давления.
• Компактный дизайн:Шаровой клапан требует значительно меньше места, чем другие типы клапанов, что уменьшает занимаемую площадь при установке.

Характерная конструкция шарового крана включает в себя шар, седла, шток и корпус. Шар обычно изготавливается из нержавеющей стали и либо полируется, либо имеет твердое покрытие. Седла могут быть изготовлены из различных материалов, включая полимеры (PTFE, PEEK) для более низких температур и металлические сплавы (стеллит, инконель) для высокотемпературного применения. Шток представляет собой соединение между приводом и шаром, и он должен быть спроектирован так, чтобы обеспечивать уплотнение от технологической жидкости, обеспечивая при этом плавное вращение шара.

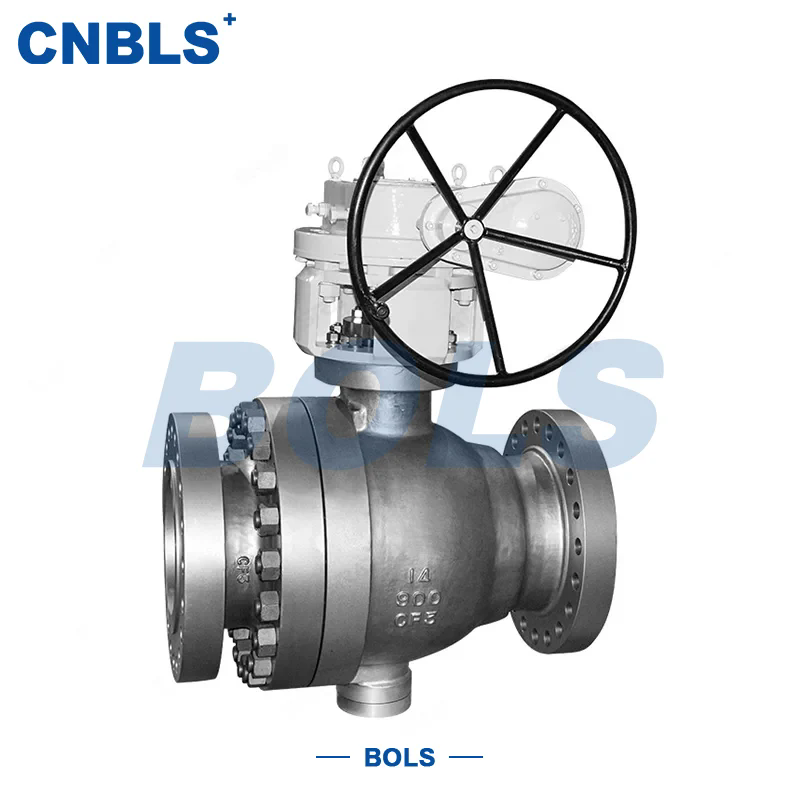

ВЧжэцзянская компания Bolaisi Valve Co., Ltd.Наша продукция шаровых кранов разработана с учетом жестких требований эксплуатации при высоком давлении и высокой температуре. Наша методология проектирования включает в себя сочетание стандартизированных компонентов, прецизионную обработку и строгие процедуры контроля для обеспечения стабильного качества и производительности. Предлагаемые нами конструкции шаровых кранов включают как конфигурации с плавающим шаром, так и конфигурации с цапфой, каждая из которых выбирается в зависимости от конкретных требований применения. В следующих разделах представлен подробный технический анализ ключевых аспектов конструкции шаровых кранов для работы в условиях высокого давления и высоких температур.

2. Материалы седла и механизмы уплотнения для работы при высоких температурах.

Выбор материалов седла является наиболее важным решением при проектировании шарового крана для работы при высоких температурах. Седло является основным уплотнительным элементом, оно должно сохранять свою целостность и обеспечивать надежное уплотнение при рабочей температуре. При температуре выше 200°C большинство полимерных материалов становятся непригодными, что приводит к необходимости использования шаровых кранов с металлическим седлом или седел из полимерно-металлического композита. В шаровых кранах с металлическим седлом используется уплотнение металл-металл, обычно с твердым покрытием на поверхностях шара и седла. Твердосплавные материалы выбираются с учетом их износостойкости и коррозионной стойкости, а также способности образовывать герметичное уплотнение.

Основные материалы, используемые для седел шаровых клапанов при высоких температурах, показаны в следующей таблице.

Механизм уплотнения шарового клапана с металлическим седлом отличается от механизма уплотнения клапана с мягким седлом. Уплотнение основано на деформации металлических поверхностей под давлением, при этом шар и седло притираются до очень гладкой поверхности. Усилие уплотнения обычно выше у клапана с металлическим седлом, поэтому требуется более прочный привод. Скорость утечки также может быть выше, чем у клапана с мягким седлом, но клапан с металлическим седлом может обеспечить уплотнение, отвечающее требованиям большинства промышленных применений, включая требования к герметичному закрытию класса VI (пузыронепроницаемость) для клапанов с мягким седлом и гораздо более строгого класса V для клапанов с металлическим седлом.

В некоторых высокотемпературных применениях используется конструкция седла, включающая комбинацию металлического седла и полимерного или графитового уплотнения. Эта конструкция известна как «пожаробезопасное» или «мягкое/металлическое» сиденье. Металлическое кольцо обеспечивает первичное уплотнение, а мягкое уплотнение обеспечивает герметичность при более низких температурах. При более высоких температурах мягкое уплотнение может разрушиться, но металлическое кольцо продолжит обеспечивать уплотнение, предотвращая утечку. Компания Zhejiang Bolaisi Valve Co., Ltd. предлагает шаровые краны с различными материалами и конструкциями седел, что позволяет клиентам выбирать оптимальную конфигурацию для своих конкретных требований к температуре и давлению.

3. Сдерживание давления и конструкция кузова

Корпус шарового крана должен быть спроектирован так, чтобы удерживать технологическую жидкость при требуемом давлении и температуре. Для применений с высоким давлением корпус должен быть достаточно прочным, чтобы выдерживать внутреннее давление без остаточной деформации или утечек. При проектировании корпуса также необходимо учитывать силы, создаваемые давлением, такие как расширение шара и седел, а также силы, действующие на шток. Корпус обычно изготавливается из литой или кованой стали, при этом конкретный материал выбирается с учетом температуры, давления и коррозионной активности технологической жидкости. Конструкция кузова также должна обеспечивать доступ для сборки, обслуживания и осмотра.

Двумя наиболее распространенными конфигурациями корпуса шаровых кранов являются разъемный корпус и цельный (моноблочный) корпус. Разъемный корпус, как следует из названия, разделен на две или более частей, скрепленных между собой болтами. Такая конструкция обеспечивает легкий доступ к внутренним компонентам для обслуживания и ремонта. Разъемный корпус также более гибок с точки зрения выбора материалов и производства. Цельный корпус представляет собой единую цельную отливку или поковку. Это обеспечивает более прочную оболочку, выдерживающую давление, и исключает болтовые соединения, которые являются потенциальными путями утечки. Однако цельный корпус сложнее изготовить и, как правило, дороже.

Для применений с высоким давлением и высокой температурой конструкция корпуса должна быть тщательно спроектирована, чтобы выдерживать термические напряжения, возникающие в результате разницы температур между технологической жидкостью и окружающей средой. Корпус должен быть спроектирован так, чтобы обеспечить тепловое расширение, не вызывая деформации внутренних компонентов и не создавая чрезмерной нагрузки на болтовые соединения. Конструкция также должна обеспечивать достаточную поддержку мяча и сидений.

В следующей таблице сравниваются две распространенные конструкции корпуса шарового крана, предназначенные для работы в условиях высокого давления и высоких температур.

Компания Zhejiang Bolaisi Valve Co., Ltd. производит шаровые краны как с разъемным, так и с цельным корпусом, в зависимости от требований применения. Для работы при высоком давлении и высоких температурах в нашей стандартной конструкции используется цельный кованый корпус, который обеспечивает высочайший уровень герметичности и термической стабильности. Корпус имеет достаточную толщину стенок, усиленные фланцы и дополнительные дренажные отверстия для обслуживания и испытаний. Геометрия корпуса оптимизирована для работы при высоких температурах, имеет большие радиусы и плавные переходы для минимизации концентрации напряжений.

4. Управление температурой и компенсация расширения.

При эксплуатации при высоких температурах шаровой кран подвергается значительному тепловому расширению. Шар, седла и корпус расширяются с разной скоростью, что потенциально может вызвать деформацию, заедание или утечку. Конструкция шарового крана должна включать в себя функции, компенсирующие это дифференциальное расширение. Наиболее распространенными методами тепловой компенсации являются использование подпружиненных седел, выбор материалов с совместимыми коэффициентами теплового расширения, а также конструкция шара и геометрии седла, обеспечивающая относительное перемещение.

Подпружиненные сиденья являются одним из наиболее эффективных методов термокомпенсации. Набор пружин, обычно расположенных за седлом, обеспечивает предварительную нагрузку, которая поддерживает силу уплотнения даже при расширении или сжатии компонентов. Пружины рассчитаны на работу во всем температурном диапазоне клапана, поддерживая постоянное усилие уплотнения. Усилие пружины должно быть достаточным для обеспечения уплотнения при рабочем давлении и температуре, но не настолько высоким, чтобы вызвать чрезмерное трение или износ. Материал пружины также имеет решающее значение; он должен быть устойчив к высокотемпературной релаксации и коррозии.

Другой подход заключается в использовании конструкции седла, включающей гибкий элемент, например металлический сильфон или гофрированную диафрагму. Этот гибкий элемент обеспечивает уплотнение, позволяя седлу перемещаться в осевом направлении вместе с шаром. Гибкий элемент обычно изготавливается из жаростойкого сплава, такого как инконель или хастеллой, и рассчитан на то, чтобы выдерживать циклические изменения температуры и давления клапана. Гибкая конструкция седла более сложна и дорога, чем подпружиненное седло, но обеспечивает превосходные характеристики уплотнения в сложных условиях эксплуатации.

Необходимо также учитывать тепловое расширение самого шара. Шар обычно изготавливается из того же материала, что и корпус, поэтому его тепловое расширение соответствует тепловому расширению корпуса. Однако геометрия шара может повлиять на посадку сидений. Шарик, который слишком плотно сидит в отверстии, может вызвать заедание, а слишком свободный шар может вызвать утечку. Диаметр шара и диаметр отверстия седла тщательно подобраны, чтобы обеспечить правильный зазор при рабочей температуре.

В компании Zhejiang Bolaisi Valve Co., Ltd. мы используем комбинацию подпружиненных седел и подбор материалов для управления тепловым расширением в наших шаровых кранах. Материал пружины выбирается с учетом высоких температур, а предварительная нагрузка пружины рассчитывается таким образом, чтобы поддерживать силу уплотнения во всем диапазоне температур. Геометрия шара и седла спроектирована таким образом, чтобы обеспечить относительное перемещение без создания концентрации напряжений.

5. Стандарты тестирования и квалификационные требования.

Шаровой кран, предназначенный для работы при высоком давлении и высокой температуре, должен пройти строгие испытания для проверки его работоспособности и обеспечения соответствия указанным требованиям. Испытания проводятся в соответствии с международными стандартами, включая API 6D (Спецификация для трубопроводной арматуры), API 607 ​​(Испытание на огнестойкость четвертьоборотных клапанов с мягким седлом) и ISO 10497 (Требования к испытаниям на огнестойкость). Испытания предназначены для проверки способности клапана удерживать давление, скорости утечки и эксплуатационных характеристик в моделируемых условиях эксплуатации.

В следующей таблице представлено краткое описание основных испытаний, проведенных на шаровом клапане для работы при высоком давлении и высокой температуре.

Испытание на огнестойкость является особенно важным испытанием шарового крана, эксплуатируемого в условиях высоких температур, поскольку оно имитирует поведение клапана во время пожара. Клапан подвергается воздействию огня заданной продолжительности и температуры и измеряется утечка. Испытание гарантирует, что клапан обеспечивает герметичность даже после того, как мягкие седла были повреждены огнем. Это требование известно как «пожаробезопасная» конструкция.

В компании Zhejiang Bolaisi Valve Co., Ltd. продукция шаровых кранов разработана в соответствии с требованиями API 6D, API 607 ​​и ISO 10497. Мы проводим необходимые испытания для каждого типа клапанов и ведем полный архив отчетов об испытаниях для наших клиентов. Наши шаровые краны также доступны с полным спектром проверочных испытаний, включая типовые испытания и испытания прототипов, чтобы убедиться, что они соответствуют конкретным требованиям заказчика.

6. Критерии выбора и особенности применения

Выбор правильного шарового крана для работы при высоком давлении и высокой температуре требует систематической оценки условий эксплуатации, характеристик жидкости и требований к производительности. В процессе выбора следует учитывать следующие факторы:

• Температура жидкости:Рабочая температура определяет соответствующий материал седла и корпуса. При температурах ниже 200°C можно использовать клапан с мягким седлом. При температуре выше 200°C требуется клапан с металлическим седлом. Следует учитывать максимальную температуру, а также диапазон и частоту температурных циклов.
• Давление жидкости:Рабочее давление определяет необходимый класс давления и толщину корпуса. Номинальное давление шарового клапана должно быть равно максимальному рабочему давлению или превышать его. Давление следует учитывать в сочетании с температурой, поскольку номинальное давление клапана обычно снижается при более высоких температурах.
• Химическая совместимость жидкости:Жидкость должна быть совместима со смачиваемыми материалами клапана, включая шар, седла и корпус. Необходимо проверить данные о химической совместимости, чтобы гарантировать, что материалы не будут подвергаться коррозии, разложению или реакции с технологической жидкостью.
• Требования к уровню утечки:Допустимая скорость утечки клапана определяется применением. Для герметичного перекрытия требуется клапан с мягким седлом из ПТФЭ или ПЭЭК. В тех случаях, когда допустима некоторая утечка, можно использовать клапан с металлическим седлом.
• Требования к приводу:Крутящий момент, необходимый для работы шарового крана, зависит от размера, материала седла и давления. Привод должен быть выбран так, чтобы обеспечить требуемый крутящий момент, а крутящий момент должен быть рассчитан при рабочей температуре и давлении.

В следующей таблице представлена ​​матрица решений для выбора подходящего типа шарового крана в зависимости от условий температуры и давления.

Наша команда инженеров компании Zhejiang Bolaisi Valve Co., Ltd. готова помочь с выбором подходящего шарового крана для вашего конкретного применения. Мы предоставляем подробные технические данные, таблицы совместимости материалов и результаты проверочных испытаний, чтобы гарантировать, что выбранный шаровой клапан соответствует всем требованиям. Наши шаровые краны разработаны и изготовлены в соответствии с самыми высокими стандартами, обеспечивая надежную работу в самых сложных условиях высокого давления и высоких температур.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1: Какова максимальная температура шарового крана с мягким седлом?

Ответ: Максимальная температура непрерывной эксплуатации шарового крана с мягким седлом зависит от материала седла. Седла из ПТФЭ обычно рассчитаны на температуру 200°C (392°F), а усиленные седла из ПТФЭ и ПЭЭК могут работать до 260°C (500°F). При температуре выше 260°C требуется шаровой клапан с металлическим седлом. Конкретный предел температуры следует уточнить у производителя, поскольку он может варьироваться в зависимости от давления и конкретной конструкции седла.

Вопрос 2: В чем разница между плавающим шаром и шаровым краном на цапфе?

Ответ: В конструкции с плавающим шаром шар не прикреплен к корпусу клапана; он «плавает» между сиденьями. Давление выше по потоку прижимает шар к седлу ниже по потоку, создавая уплотнение. Эта конструкция подходит для клапанов меньшего размера и более низкого давления. В конструкции с цапфой шар закреплен на валу (цапфе), который поддерживает шар и предотвращает его перемещение вниз по потоку. Такая конструкция снижает рабочий крутящий момент и подходит для клапанов большего размера и более высокого давления. Выбор зависит от размера, давления и температурных требований.

Вопрос 3: Можно ли использовать шаровой кран для регулирования расхода или он предназначен исключительно для включения/выключения?

Ответ: Шаровые краны в первую очередь предназначены для работы в режиме включения/выключения (изоляции). Однако некоторые конструкции шаровых кранов, такие как шаровые краны с V-образным пазом, специально разработаны для регулирования расхода. Эти клапаны оснащены шаром с V-образным вырезом, который обеспечивает более линейную характеристику потока. Для дросселирования обычно выбирают шаровой клапан с V-образным пазом.

Вопрос 4: Какой крутящий момент необходим для работы шарового крана высокого давления?

Ответ: Крутящий момент, необходимый для работы шарового крана, зависит от размера, материала седла, давления и температуры. Требуемый крутящий момент обычно рассчитывается производителем клапана и указывается в технических характеристиках клапана. Крутящий момент обычно увеличивается с увеличением давления и размера клапана. Для применений с высоким давлением часто требуется пневматический или электрический привод.

Вопрос 5: В чем разница между пожаробезопасным и непожаробезопасным шаровым краном?

Ответ: Пожаробезопасный шаровой кран предназначен для сохранения герметичности даже в случае повреждения мягких седел пожаром. Пожаробезопасная конструкция обычно включает в себя седло металл-металл, обеспечивающее резервное уплотнение в случае пожара. Пожаробезопасный клапан тестируется на соответствие API 607 ​​или ISO 10497 для проверки его работоспособности. Непожаробезопасный шаровой клапан не имеет этого резервного уплотнения и может протечь в случае пожара. Пожаробезопасные шаровые краны требуются во многих сферах применения, в том числе на нефтеперерабатывающих и химических заводах.

8. Заключение

Шаровые краны стали предпочтительным выбором для работы в условиях высокого давления и высоких температур благодаря их прочной конструкции, надежным уплотнительным характеристикам и универсальности. Выбор подходящего шарового крана для конкретного применения требует тщательной оценки условий эксплуатации, характеристик жидкости и требований к производительности. Ключевые элементы конструкции — материал седла, конструкция корпуса, функции термокомпенсации и пожаробезопасная конструкция — все это способствует пригодности клапана для работы при высоком давлении и высокой температуре. Понимая эти элементы конструкции и связанные с ними технические соображения, инженеры и специалисты по закупкам могут выбрать шаровые краны, которые обеспечивают надежную и безопасную работу в течение всего срока службы оборудования.

Компания Zhejiang Bolaisi Valve Co., Ltd. стремится предоставлять высококачественную продукцию шаровых кранов, отвечающую строгим требованиям применения при высоком давлении и высоких температурах. Наши шаровые краны изготовлены из современных материалов, прецизионной обработки и строгих испытаний, чтобы обеспечить оптимальную производительность и длительный срок службы. Мы предлагаем широкий спектр конфигураций шаровых кранов, включая конструкции с мягким и металлическим седлом, пожаробезопасные и негорючие варианты, а также плавающие конструкции и конструкции с цапфой.

Свяжитесь с компанией Чжэцзянская компания Bolaisi Valve Co., Ltd.за техническую помощь в выборе подходящего шарового крана для вашего применения при высоком давлении и высокой температуре.
