Вафельно-ножевые задвижки со звездочкой из нержавеющей стали

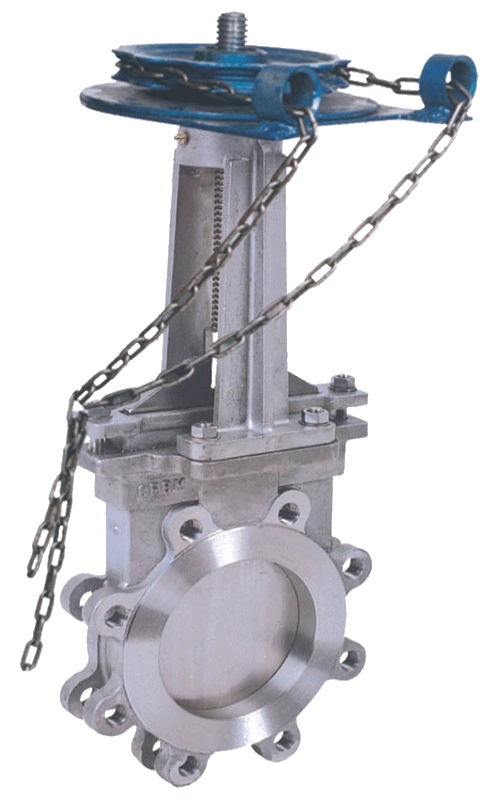

PZL73H Вафельно-ножевая задвижка со звездочкой из нержавеющей стали представляет собой запорный клапан, специально разработанный для транспортировки сред, содержащих примеси. Он имеет конструкцию с приводом от звездочки и острым ножевым затвором. Вращая звездочку для подъема или опускания штока клапана, она может эффективно отсекать твердые частицы и волокнистые примеси в среде в закрытом состоянии, что принципиально предотвращает засорение трубопровода.

Клапан полностью изготовлен из нержавеющей стали 304/316 с превосходной коррозионной стойкостью, подходит для работы при низком и среднем давлении и в агрессивных рабочих условиях, включая среды с высокой вязкостью и примесями. Он имеет компактную конструкцию, легкий вес и экономит трудозатраты, что делает его особенно идеальным для узких мест установки и сценариев, требующих высокого крутящего момента при ручном управлении.

Он широко используется в средних и крупных трубопроводах в таких отраслях, как очистка сточных вод, хвостохранилище, бумажная целлюлоза, порошок строительных материалов и т. д. Благодаря надежной работе вафельно-ножевая задвижка PZL73H из нержавеющей стали с звездочкой стала предпочтительным запорным оборудованием для трубопроводов с средами, содержащими примеси, в различных отраслях промышленности.

Основные технические параметры

Основные атрибуты

● Тип конструкции: ножевидный запорный диск, внешний винт и хомут, короткая монтажная конструкция, экономия места для установки и подходит для работы в узких условиях.

● Тип соединения: межфланцевое соединение, строго соответствует стандарту GB/T 12221 для установки межфланцевого клапана, легко устанавливается, не занимает много места, что снижает стоимость строительства трубопровода.

● Тип уплотнения: металлическое твердое уплотнение, накладка из твердого сплава на уплотнительные поверхности диска и седла затвора, стабильные характеристики уплотнения, устойчивость к эрозии под воздействием сред с твердыми частицами, увеличенный срок службы.

● Тип операции: звездчатый привод, крутящий момент усиливается цепной передачей, трудоемкое ручное управление, устраняющее трудности ручного управления клапанами большого диаметра.

● Материал корпуса: нержавеющая сталь (304/316), отличная коррозионная стойкость, подходит для сред с различной степенью коррозии и длительного использования в условиях высокой коррозии.

● Характеристики канала потока: полнопроходной прямой канал, отсутствие сопротивления дросселированию, плавный поток среды, сильная защита от засорения, предотвращение накопления примесей, влияющих на работу клапана.

Интерпретация модели

Каждая буква и цифра в модели PZL73H имеют четкое значение, помогая покупателям быстро определить технические характеристики и точно соответствовать требованиям:

● P: Выпуск шлака / Ножевая конструкция, четко обозначенная как ножевая задвижка, специально разработанная для сред, содержащих примеси.

● Z: Задвижка, определяет категорию основного клапана.

● L: звездочка, указывает режим работы, подчеркивая преимущество в экономии труда.

● 7: Беспроводное соединение. Определяет тип установочного соединения для обычной бесфланцевой установки.

● 3: Внешний винт и хомут обозначают тип конструкции для удобства обслуживания после установки.

● H: Лицевая поверхность седла покрыта твердым сплавом, показывает процесс уплотнения поверхности, подчеркивая надежность уплотнения.

Материалы компонентов

Основные компоненты вафельно-ножевых задвижек со звездочкой из нержавеющей стали строго отбираются на предмет коррозионной стойкости, износостойкости и срока службы:

● Корпус клапана/рама пластины клапана: нержавеющая сталь 304/316, высокая прочность и устойчивость к коррозии, опционально в зависимости от средней коррозионной активности.

● Ножевой затворный диск: основа из нержавеющей стали + накладка из стеллита, твердость кромки ≥ 55 HRC, высокая острота для эффективного удаления твердых примесей, износостойкость и стойкость к эрозии.

● Седло клапана: нержавеющая сталь с накладкой из твердого сплава, специально для сред с твердыми частицами, износостойкая уплотнительная поверхность, обеспечивающая долговременное стабильное уплотнение.

● Стержень клапана: нержавеющая сталь 304, хромированная поверхность, повышенная устойчивость к износу и коррозии, предотвращает появление ржавчины и заклинивания при длительном использовании.

● Сальниковая набивка: гибкая графитовая набивка, устойчивая к высоким температурам и коррозии, отличная герметизация для предотвращения утечек.

● Цепное колесо/цепь: нержавеющая сталь, подходит для длительного использования в агрессивных условиях, не подвержена ржавчине или повреждениям, обеспечивает стабильную передачу.

Стандарты проектирования и производства

Все производство соответствует национальным и отраслевым стандартам со строгим контролем качества:

● Общая конструкция ножевых задвижек: JB/T 8528, CJ/T 282.

● Размеры межфланцевого соединения: GB/T 12221.

● Детали звездочки: GB/T 1243.

● Номинальные значения давления и температуры: GB/T 12224.

● Испытание и проверка клапана: GB/T 13927, JB/T 9092.

● Материал нержавеющей стали: ASTM A182.

Точки выбора, установки и обслуживания

Точки выбора

● Для высококоррозионных сред (кислотно-щелочной раствор) предпочтительнее использовать нержавеющую сталь 316; Нержавеющую сталь 304 можно использовать для сред общего назначения, содержащих частицы, для снижения затрат и обеспечения стабильности.

● Для клапанов большого диаметра (DN ≥ 500) рекомендуется использовать звездочку с высоким передаточным числом 1:10, чтобы еще больше снизить затраты на ручное управление.

Точки установки

● Соблюдайте соосность с фланцами трубопровода, затягивайте болты симметрично и равномерно во избежание деформации корпуса и утечек.

● Оставьте достаточно места для вращения со стороны привода звездочки для обеспечения плавного движения.

● Перед монтажом очистите трубопровод от загрязнений и сварочного шлака; установите фильтры выше и ниже по потоку для лучшей защиты.

Точки обслуживания

● Регулярно смазывайте звездочку и цепь, чтобы предотвратить появление ржавчины и заклинивание.

● Периодически открывайте и закрывайте клапан при наличии загрязнений, чтобы очистить накопившийся шлак между диском и седлом, сохраняя герметичность и гибкость работы.

Преимущество продукта

Задвижки-ножи с пластинчатой ​​звездочкой PZL73H из нержавеющей стали имеют конструкцию, полностью выполненную из нержавеющей стали, высокоэффективную ножевую задвижку и экономичный звездчатый привод, идеально подходящий для применений, содержащих примеси и вызывающих сильную коррозию. Компактные, простые в установке и обслуживании, они эффективно решают такие проблемные ситуации в отрасли, как засорение трубопровода, затруднения в эксплуатации и утечки через уплотнения. Они широко используются в средних и крупных трубопроводах различных отраслей промышленности и служат надежным запорным решением для систем, содержащих примеси.
