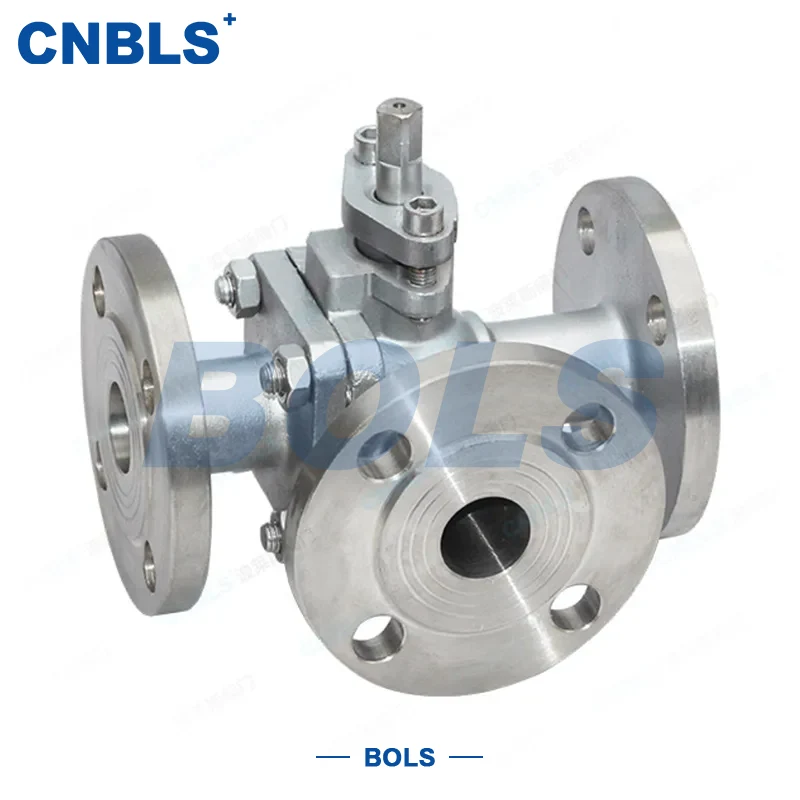

Трехходовые фланцевые шаровые краны из нержавеющей стали

Трехходовые фланцевые шаровые краны из нержавеющей стали представляют собой многоходовой регулирующий клапан, изготовленный из материалов из нержавеющей стали, таких как 304, 316, 304L и 316L, с фланцевыми торцевыми соединениями. Клапан имеет цельную шаро-стержневую конструкцию и доступен с Т-образным или L-образным расположением потока, что позволяет смешивать, отводить или переключать направления потока среды.

Благодаря сочетанию коррозионностойкой нержавеющей стали и надежного фланцевого уплотнения клапан обеспечивает стабильную работу в сложных промышленных условиях. Он подходит для систем, требующих надежной целостности соединения и длительного срока службы.

Структура и принцип работы

Клапан работает за счет вращения шара через шток, переключая пути потока между различными портами.

Т-образный порт: используется для смешивания или отклонения потока.

L-порт: используется для направленного переключения между двумя линиями.

Фланцевые концы: обеспечивают точное выравнивание и надежное уплотнение.

Обтекаемый внутренний путь потока помогает снизить потери давления при сохранении компактных габаритных размеров.

Ключевые особенности

Интегральная высокопрочная конструкция

Шар и шток изготовлены как единое целое, что снижает допуски при сборке и повышает эксплуатационную стабильность и срок службы.

Отличная коррозионная стойкость

Доступны различные марки нержавеющей стали для работы с кислотами, щелочами, хлоридосодержащими средами и обычными агрессивными жидкостями.

Надежное фланцевое уплотнение

Фланцы соответствуют стандартам GB/T 9113 и ANSI B16.5, обеспечивая удобную установку и проверенные характеристики уплотнения.

Гибкие варианты сидений

Доступны мягкие и металлические седла, отвечающие различным требованиям к температуре и давлению.

Совместимость с автоматизацией

Клапан может быть оснащен ручными, червячными, пневматическими или электрическими приводами для легкой интеграции в автоматизированные системы.

Технические характеристики

Основные варианты материалов

Корпус и фланец

Сиденье

Типичные применения

Трехходовые фланцевые шаровые краны из нержавеющей стали подходят для промышленных систем, требующих отклонения или переключения потока, в том числе:

Нефтяные и нефтехимические заводы

Тонкая химическая обработка

Системы очистки воды

Пищевые и фармацевтические трубопроводы

Энергетические и паровые системы

Транспортировка природного газа

Он хорошо работает в системах управления несколькими портами, где надежность уплотнения имеет решающее значение.

Рекомендации по выбору

Подбор материалов

304/304L для общей коррозии

316/316L для хлоридов и более агрессивных сред.

Дуплекс 2205 для суровых условий эксплуатации при высоком давлении

Выбор порта

Т-образный порт для смешивания или отвода

L-порт для переключения направления

Согласование температуры

Мягкое сиденье для нормальной температуры

Металлическое седло для работы при высоких температурах

Фланец Стандартный

Выберите системы фланцев GB или ANSI в соответствии со спецификациями трубопровода и подтвердите расположение RF или RTJ.

Выбор срабатывания

Пневматические или электрические приводы рекомендуются для частого или дистанционного управления.

Установка и обслуживание

Примечания по эксплуатации

Перед установкой проверьте модель клапана, номинальное давление и стандарт фланца.

Управляйте клапаном медленно, чтобы избежать гидравлического удара.

Обеспечьте стабильную подачу воздуха или электропитания для автоматических клапанов.

После длительных простоев промойте трубопровод перед повторным открытием.

Примечания по техническому обслуживанию

Проверяйте фланец и уплотнение сальника еженедельно.

Смазывайте шток и детали трансмиссии ежеквартально.

В случае утечки незамедлительно замените уплотнительные компоненты.

Болты фланца затягивайте равномерно крест-накрест.

Правильное техническое обслуживание помогает продлить срок службы трехходовых фланцевых шаровых кранов из нержавеющей стали и поддерживать стабильные характеристики уплотнения.
