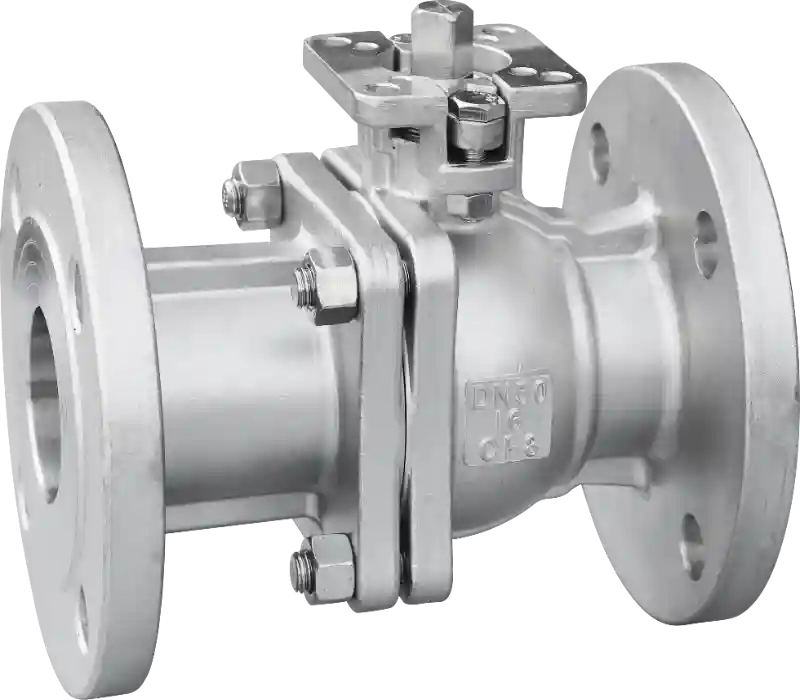

Двухкомпонентный фланцевый шаровой клапан с высокой платформой

Компания Zhejiang Bolaisi Valve Co., Ltd. является опытным поставщиком промышленных клапанов с полной системой производства, обработки, контроля и контроля качества. Компания строго соблюдает стандарты производства и качества, применяя передовые производственные технологии и прецизионное оборудование. Каждый клапан, такой как двухкомпонентный фланцевый шаровой кран с высокой платформой, подвергается множеству процессов, включая механическую обработку, сборку, испытания под давлением и окончательную проверку перед отправкой, что обеспечивает стабильную работу и надежное качество для промышленного применения.

Тестирование производительности в реальных рабочих условиях

Многосценарные испытания трубопроводов

Тестирование приложений:

· Трубопроводы химической переработки

· Муниципальные системы водоснабжения и водоотведения

· Газопроводы

· Электростанция, системы отопления, вентиляции и кондиционирования и трубопроводы отопления

Совместимые носители:

· Чистая вода

· Нефтепродукты

· Природный газ

· Высокотемпературный пар

· Слабокоррозионные жидкости

Вывод теста:

Для промышленных запорных клапанов ключевыми требованиями к производительности являются надежность уплотнения и совместимость с системами автоматизации. Основными целями проектирования этого двухкомпонентного фланцевого шарового крана с высокой платформой являются низкое сопротивление потоку, быстрое открытие и закрытие, а также стабильные характеристики уплотнения в различных условиях эксплуатации.

Сравнение характеристик конструкции уплотнения с плавающим шаром

Обычный двухкомпонентный фланцевый шаровой клапан

· Утечка штока клапана может возникнуть после длительного воздействия высокотемпературной среды.

· Без стандартной монтажной платформы для установки привода потребуются дополнительные кронштейны.

· Операции по техническому обслуживанию и замене относительно сложны.

Двухкомпонентный шаровой кран Bolaisi с высокой платформой

· Конструкция уплотнения штока клапана сальникового типа обеспечивает чрезвычайно низкий уровень утечек.

· Характеристики уплотнения остаются стабильными после циклических испытаний при высоких и низких температурах.

· Высокая платформа ISO5211 позволяет осуществлять прямую установку электрических или пневматических приводов.

· Удобное обслуживание на месте и более простая интеграция оборудования.

Ключевые преимущества структурного проектирования

Разъемный корпус клапана, состоящий из двух частей

Двухсекционный корпус клапана отличается высокой точностью литья и одинаковыми размерами обработки. Разъемная конструкция упрощает осмотр и техническое обслуживание без демонтажа всей трубопроводной системы.

Сальниковое уплотнение штока клапана сальникового типа

Многослойное сжатие уплотнения эффективно предотвращает внешние утечки вдоль штока клапана. Набивку можно заменить отдельно во время технического обслуживания, что сокращает время простоя и затраты на обслуживание.

Стандартная высокая монтажная платформа ISO5211

Встроенная конструкция с высокой платформой обеспечивает точное позиционирование и позволяет осуществлять непосредственный монтаж пневматических или электрических приводов без дополнительных переходных кронштейнов.

Двунаправленное уплотнение с плавающим шаром

Конструкция с плавающим шариком обеспечивает двунаправленное уплотнение под давлением. Среднее давление автоматически прижимает шар к седлу клапана, обеспечивая стабильную герметичность.

Испытания на герметичность при температуре и среде

Клапан был протестирован в двух типичных условиях эксплуатации: в среде с нормальной температурой жидкости и в среде с высокотемпературным паром.

Испытание мягкого уплотнения (седла из ПТФЭ)

Условия тестирования:

· Температура: ≤150 ℃

· Испытания непрерывной циркуляции воды, газа и масла

Результаты испытаний:

· Нет очевидного износа сиденья

· Нулевая утечка во время испытаний под давлением воздуха

· Подходит для применения с чистой водой, газом и маслом при нормальной температуре.

Испытание металлического жесткого уплотнения

Условия тестирования:

· Температура: ≤280 ℃

· Непрерывная работа с высокотемпературным паром и средами с небольшим содержанием частиц

Результаты испытаний:

· Отличная устойчивость к высокотемпературной эрозии

· Высокая износостойкость и устойчивость к ударам частиц

· Отсутствие внутренних или внешних утечек в условиях высоких температур.

Конструкция с двойным уплотнением позволяет этому двухкомпонентному фланцевому шаровому крану с высокой платформой охватывать широкий спектр применений с промышленными жидкостями. Пользователи могут выбирать подходящие уплотнительные материалы в соответствии с реальными условиями работы, что снижает затраты на складские запасы и одновременно улучшает адаптируемость оборудования.

Области применения

Муниципальное водоснабжение и канализация

Подходит для:

· Городские сети водоснабжения

· Системы вторичного водоснабжения

· Трубопроводы для отсечки сточных вод

Клапан может быть оснащен приводами для дистанционного управления расходом воды.

Трубопроводы химической переработки

Подходит для:

· Нефтепродукты

· Слабоагрессивные жидкости

·Трубопроводы высокотемпературного пара

Версия с металлическим жестким уплотнением обеспечивает превосходную стойкость к теплу и эрозии частиц.

Газопроводные станции

Подходит для:

· Жилые газопроводы

· Системы отключения на входе АЗС

Двунаправленная уплотнительная конструкция помогает предотвратить утечку газа.

Системы отопления и котельные электростанций

Подходит для:

· Паропроводы котлов

· Системы циркуляции отопления

Совместим с пневматическими и электрическими приводами для дистанционного управления.

Приложения, поддерживающие оборудование

Подходит для:

· Системы циркуляции охлаждения

· Системы транспортировки нефти

Варианты мягкого и жесткого уплотнения можно выбрать в соответствии с требованиями различных сред.

Заводские системы отопления, вентиляции и кондиционирования воздуха и масляные системы теплопередачи

Подходит для:

· Трубопроводы охлаждающей воды цеха

· Системы циркуляции масла-теплоносителя

Разъемная конструкция корпуса клапана упрощает обслуживание и замену.

Параметры выбора продукта

Преимущества продукта

Проверенная производительность с надежными данными

Все испытания характеристик уплотнения, устойчивости к высоким температурам и совместимости приводов основаны на реальном моделировании работы трубопровода, что обеспечивает надежные параметры продукта.

Варианты двойного уплотнения для различных условий работы

Версия с мягким уплотнением подходит для чистых сред с нормальной температурой, а версия с металлическим жестким уплотнением поддерживает высокотемпературный пар и жидкости, содержащие частицы, до 280 ℃.

Высокая платформа ISO5211 для легкой автоматизации

Встроенная монтажная платформа ISO5211 позволяет быстро устанавливать электрические и пневматические приводы без дополнительных адаптеров, обеспечивая автоматическое управление трубопроводом.

Конструкция штока клапана сальникового типа для снижения затрат на техническое обслуживание

Сменное уплотнение штока клапана сокращает время технического обслуживания и позволяет избежать ненужной разборки трубопровода.

Широкий диапазон размеров и совместимость с национальными стандартами

Доступны от DN15 до DN200, с совместимостью с требованиями к фланцам различных национальных стандартов.

Строгий заводской контроль стабильного качества

Перед поставкой каждый клапан проходит механическую проверку, проверку сборки и испытания под давлением, чтобы минимизировать риски утечек.

Почему стоит выбрать компанию Zhejiang Bolaisi Valve Co., Ltd.

Ищете надежный фланцевый шаровой кран, который поддерживает работу при высоких и низких температурах, установку привода и удобное обслуживание?

Выберите двухкомпонентный фланцевый шаровой кран Bolaisi с высокой платформой.

Благодаря отработанной технологии производства клапанов из нержавеющей стали, испытаниям трубопроводов в различных условиях и полным процедурам контроля качества компания Bolaisi предлагает стабильные решения в области промышленных клапанов для различных приложений управления жидкостями.

Как профессиональный производитель клапанов, компания объединяет производство корпусов клапанов и поставку уплотнительных компонентов, предлагая комплексные решения по продуктам DN15-DN200 для промышленных трубопроводов.

От надежного отключения до более простого обслуживания и интеграции автоматизации — Bolaisi помогает клиентам добиться более безопасного, эффективного и стабильного управления трубопроводом.
