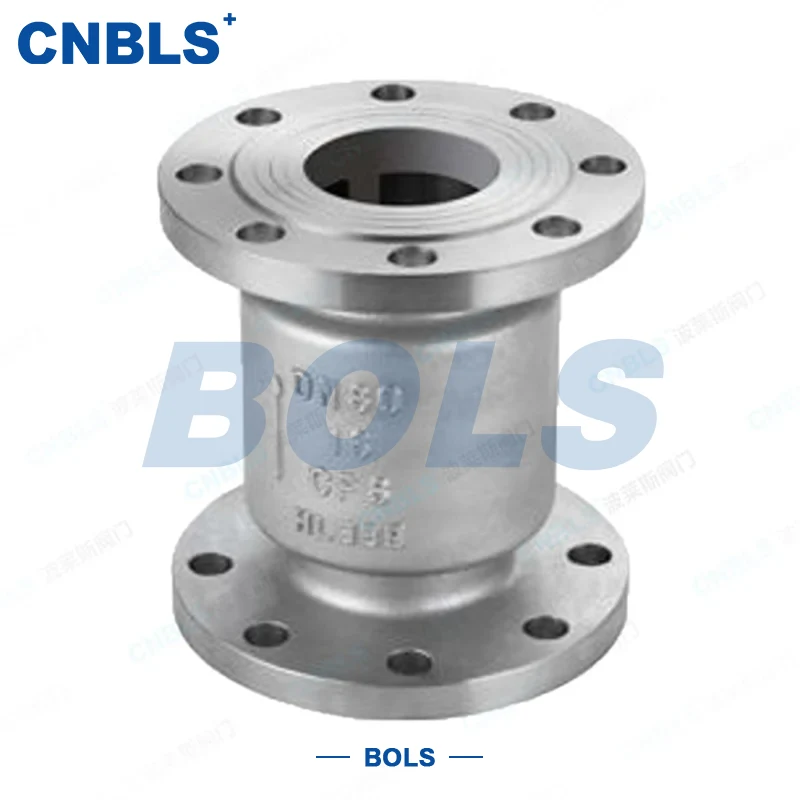

Вертикальные обратные клапаны из нержавеющей стали

Вертикальные обратные клапаны из нержавеющей стали — это автоматические запорные клапаны, специально разработанные для вертикальных трубопроводных систем. Они в основном состоят из корпуса, диска, направляющего механизма и дополнительной пружины из нержавеющей стали без дополнительных приводных устройств. Клапаны открываются и закрываются автоматически в зависимости от среднего давления и силы тяжести (или силы пружины).

Его основная конструкция соответствует требованиям вертикального трубопровода: среда должна течь вертикально вверх. Во время прямого потока давление среды преодолевает силу тяжести диска (или предварительную нагрузку пружины), толкая диск вверх вдоль направляющего механизма, обеспечивая плавное прохождение среды. В случае обратного потока диск быстро и точно опускается обратно для уплотнения под совместным действием собственного веса, давления обратного потока (и силы пружины), блокируя обратный поток.

Благодаря компактной конструкции, низкому сопротивлению потоку и надежному уплотнению, эти клапаны широко используются в муниципальном водоснабжении и водоотведении, системах отопления, вентиляции и кондиционирования воздуха в высотных зданиях, нефтехимической, энергетической, пищевой и фармацевтической промышленности с высокими требованиями к коррозионной стойкости. Они являются ключевыми компонентами, обеспечивающими однонаправленный стабильный поток агрессивных сред в вертикальных трубопроводах. Обладая превосходными характеристиками, вертикальные обратные клапаны из нержавеющей стали стали предпочтительными компонентами для предотвращения обратного потока в вертикальных трубопроводах.

Основные технические параметры

Основные преимущества продукта

Вертикальный специальный дизайн, сильная адаптируемость

Специально разработан для вертикальных трубопроводов с вертикальным путем потока и направлением установки, решает трудности с установкой в ​​узких пространствах, особенно подходит для высотных зданий, мезонинов с оборудованием и других сценариев с ограниченным пространством. Вертикальные обратные клапаны из нержавеющей стали могут быть напрямую совместимы с различными вертикальными системами трубопроводов.

Полностью материал из нержавеющей стали, устойчивый к коррозии и прочный.

Изготовлен из нержавеющей стали 304/316/316L и соответствующих материалов ANSI, обладающих коррозионной стойкостью, устойчивостью к высоким температурам и износостойкостью. Он может стабильно работать в течение длительного времени в агрессивных средах, таких как хлорированная вода, кислота и щелочь, без частой замены, что снижает затраты на техническое обслуживание.

Чувствительное открытие и закрытие, надежное предотвращение обратного потока

Встроенный точный направляющий механизм обеспечивает подъем диска без отклонения. Реакция на закрытие может достигать 0,2 с, быстро блокируя обратный поток среды, эффективно защищая насосы, компрессоры и другое последующее оборудование от гидроудара и предотвращая повреждение оборудования.

Совместимость с двумя стандартами, широкая универсальность

Соответствует стандартам GB (серия GB/T) и ANSI (API 594, серия ANSI), гибко адаптируясь к трубопроводным системам GB и ANSI без дополнительных модификаций, что снижает затраты на закупку и установку.

Доступно несколько спецификаций для различных условий работы.

Диаметр варьируется от DN15 до DN300 с полным номинальным давлением. Тип уплотнения и соединение можно выбрать по мере необходимости. Подпружиненный тип подходит для условий низкого расхода; Непружинный тип более энергосберегающий и отвечает требованиям различных сценариев.

Материалы и структура компонентов

Материалы основных компонентов

● Корпус/крышка: GB 304/316/316L (GB/T 1220), соответствующие материалы ANSI ASTM A182/A351, выбранные в соответствии со средней интенсивностью коррозии.

● Диск: тот же материал, что и корпус + накладка из стеллитового сплава (жесткое уплотнение) или нержавеющая сталь + мягкое уплотнительное кольцо из ПТФЭ (мягкое уплотнение), обеспечивающее баланс между герметизирующими характеристиками и долговечностью.

● Направляющий механизм: кованая нержавеющая сталь, такая же, как корпус; направляющая втулка изготовлена ​​из твердого сплава на основе нержавеющей стали, устойчива к износу и коррозии, обеспечивает точное открытие/закрытие без отклонений.

● Пружина (опция): пружинная сталь из нержавеющей стали 304/316/316L со стабильной эластичностью, подходящая для различных агрессивных условий и температур.

● Уплотнения: металлическое кольцо из сплава инконель для высоких температур; Кольцо из PTFE/перфторэфира для средних и низких температур; спирально-навитая прокладка для фланцевого уплотнения, обеспечивающая надежное уплотнение.

● Болты/гайки: нержавеющая сталь, такая же, как корпус, соответствующая стандартам GB/ANSI, обеспечивающая общую коррозионную стойкость и прочность соединения.

Конструктивные особенности

Вертикальная подъемная конструкция, прямой вертикальный путь потока, встроенный точный направляющий механизм. Дополнительное пружинное закрытие для условий низкого расхода. Двойное соединение: фланцевое / внутренняя резьба, легкая сборка и разборка. Компактная общая конструкция с небольшим занимаемым пространством. Благодаря научному структурному дизайну вертикальные обратные клапаны из нержавеющей стали сочетают в себе практичность и стабильность.

Стандарты проектирования и производства

Рекомендации по выбору

Подтвердите установку и направление потока

Обеспечьте вертикальную установку трубопровода, при которой среда течет вертикально вверх. Горизонтальная или наклонная установка строго запрещена, в противном случае это приведет к выходу из строя диска и утечке уплотнения. Вертикальные обратные клапаны из нержавеющей стали подходят только для вертикальных условий.

Соответствует стандарту и классу давления

Выберите соответствующий PN/класс в соответствии с трубопроводной системой GB или ANSI (например, GB PN16, ANSI Class150). Убедитесь, что номинальное давление соответствует расчетному давлению трубопровода, чтобы избежать работы с избыточным давлением.

Выбор типа уплотнения

Металлическое жесткое уплотнение для высокотемпературных (>200℃), содержащих частицы или быстроизнашивающихся сред. Мягкое уплотнение для средних и низких температур (≤200℃) и чистых сред, обеспечивающее почти нулевую утечку для соответствия различным характеристикам сред.

Точное соответствие материалов

Нержавеющая сталь 304 для обычных агрессивных сред (слабая кислота и щелочь, хлорированная вода). Нержавеющая сталь 316 для сильных агрессивных сред (концентрированная кислота и щелочь, серо/хлорсодержащие среды). Нержавеющая сталь 316L для сверхнизких температур или условий сильной коррозии для обеспечения срока службы.

Выбор пружинного и непружинного типа

Подпружиненный тип для условий низкого расхода и низкого давления (недостаточное минимальное давление открытия), усиленный пружиной для большей надежности. Непружинный тип для нормального расхода и давления, открытие/закрытие под действием среднего давления и силы тяжести, более энергосберегающее.

Примечания по эксплуатации и техническому обслуживанию

1 Примечания по установке

● Устанавливайте строго вертикально, убедитесь, что направление потока среды соответствует отметке «стрелка вверх» на корпусе. Горизонтальная или наклонная установка запрещена.

● Перед установкой убедитесь, что модель клапана, класс давления, материал и диаметр соответствуют трубопроводу. Проверьте корпус, диск и направляющий механизм на наличие повреждений. Вручную нажмите на диск, чтобы убедиться в гибкости подъема без заедания.

● Оставьте пространство для технического обслуживания над клапаном для последующего демонтажа крышки, снятия диска и направляющего механизма.

2 Регулярное техническое обслуживание

● Регулярно проверяйте соединения и уплотнения крышки во время работы; в случае утечки затяните болты или замените уплотнения.

● Периодически разбирайте и очищайте клапан от загрязнений и загрязнений, проверяйте гибкость направляющего механизма. Проверьте эластичность пружины подпружиненного типа и своевременно замените ее, если она ослаблена.

● Медленно работайте с клапаном на входе, чтобы постепенно увеличивать давление среды и поток, избегая мгновенного воздействия высокого давления на диск во избежание повреждения компонентов.

3 Перезапуск после длительного выключения

Перед перезапуском вручную нажмите на диск, чтобы подтвердить гибкое открытие/закрытие. Проверьте, нет ли засора внутри клапана. После подтверждения вводите среду медленно, чтобы избежать заклинивания компонентов, вызывающего нарушение герметичности или неисправности открытия/закрытия.

Области применения

Обладая высокой коррозионной стойкостью, компактной конструкцией и чувствительным открытием/закрытием, вертикальные обратные клапаны из нержавеющей стали широко используются в вертикальных трубопроводных системах в следующих отраслях:

● Муниципальное водоснабжение и канализация: трубопроводы для агрессивных сред, таких как хлорированная вода и сточные воды, особенно вертикальные водопроводы в высотных зданиях.

● HVAC в высотных зданиях: вертикальные трубопроводы для систем кондиционирования и отопления, легко адаптируемые к узким помещениям.

● Нефтехимическая промышленность: коррозионно-активные трубопроводы для химических сред, серо/хлорсодержащие среды, подходящие для условий низкого и среднего-высокого давления.

● Энергетика: вспомогательные системы электростанций, паропроводы, устойчивые к высоким температурам, износостойкие и стабильные в эксплуатации.

● Пищевая и фармацевтическая промышленность: чистые трубопроводы с агрессивными средами, отвечающие гигиеническим требованиям, с надежной герметизацией и отсутствием утечек.
